供稿人:趙珅，連芩 發布日期：2017-09-13
三維印刷塑料件在工程應用中面臨的一個關鍵障礙是連續的長絲痕跡之間的薄弱焊接，這往往導致脫層和機械故障，是使用熱塑性增材制造的主要障礙。對于典型的三維印刷零件，擠出長絲痕跡的拉伸性能類似于注塑樣品在打印（X）的方向（圖1a）。然而，長絲跡線與y和z方向成直角，使得這些方向的拉伸性能受到長絲的界面結合強度的限制。

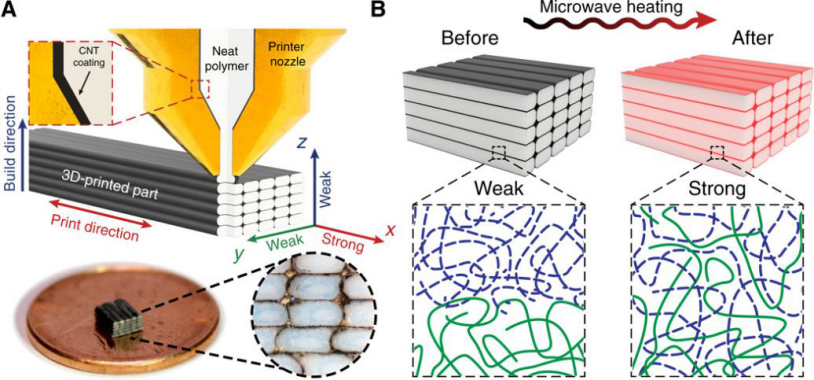

圖1 打印零件在不同方向上的拉伸性能
因此，雖然增材制造具有功能性多和速度快的優點，但3D打印零件的機械性能目前仍落后于傳統制造的零件。這種限制的原因是因?yàn)榫酆衔锏慕缑鏀U(kuò)散和纖維鍵合只發生在超過臨界燒結溫度以上的聚合物上。由于在這些高溫下的時間有限，傳統方法只能產生長絲間不完全的連接線和連接點。以前的努力的方向是增加加熱時間來確保長絲間緊密的連接，但隨之而來的問題是破壞了使用加熱的空氣噴嘴的形態，特別是在小樣本中尤為明顯。這將創建一個關鍵處理的權衡，在均勻加熱不產生扭曲結構的同時，保證其良好的焊接加熱效果。這一加工困難引出了一個更根本的科學問題，即長絲如何在沒有大體積加熱和結構變形的情況下熱粘合。
解決這個問題的方法是將熱能聚集在尺度比融絲微量尺寸小得多的聚合物的界面，類似于傳統的宏觀金屬焊接。故而可以想到通過在長絲間彌補添加劑的方法達到目的。也就是說，可以用碳納米管的微波加熱在熱塑性界面之間實現堅固的焊接。
這種技術被稱為本地誘導的RF（LIRF）焊接，是利用多壁碳納米管的局部加熱性能使材料強度增加的添加劑制造技術（專利申請中）。在熱塑性長絲外包覆碳納米管的聚合物膜（圖2A），這種特別的細絲如果用宏觀結構的3D打印，僅局限在多壁碳納米管之間的界面追蹤。在暴露于微波輻射（圖2b），這些碳納米管選擇性發熱，從而促進該處聚合物的流動。LIRF技術解決了上述問題，通過創建負載納米界面反應來微波加熱元件。

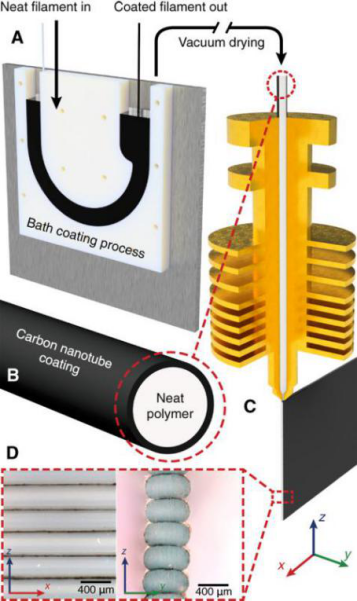

圖2 熱塑性長絲外包覆碳納米管的聚合物膜

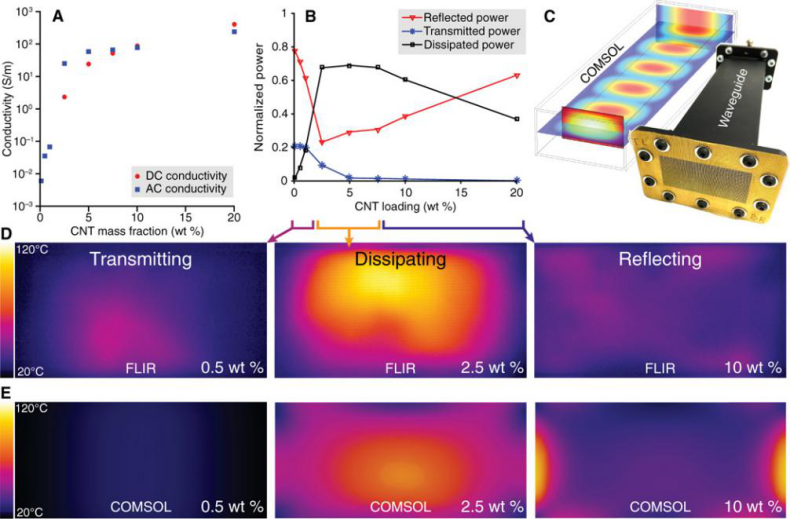

圖3 碳納米管負載聚乳酸薄膜的介電性能和微波加熱響應
這項技術依賴于涂層的精密成分和微波響應性。必須保證涂層中的特定的碳納米管含量和涂層的相對厚度的選擇允許微波加熱甚至在印刷過程中可降低涂層厚度。因此研究碳納米管負載聚乳酸薄膜的介電性能和微波加熱響應。圖3（a）觀察到這些納米管網絡的經典滲流行為。（b）滲流與耗散功率顯著增加有關，但在高負荷下，導電網絡變成反射。（c）利用原位紅外成像捕捉納米填充薄膜的加熱響應，觀察到相同的兩個相變。這一趨勢與圖3（E）所顯示的射頻加熱和傳熱COMSOL有限元模擬結果一致。
研究者觀察到的電滲流和薄膜的加熱響應之間有很強的相關性，加熱速率高于滲濾閾值（12）。這意味著有一個最小的多壁碳納米管負載膜實現了快速加熱反應。相反，加熱反應后減?。▓D3c）和更高的多壁碳納米管負載變得不均勻。這一令人驚訝的結果是因?yàn)樵谳^高的負荷下，薄膜變得更具反射性，因而對入射微波吸收較少（圖3b）。在有限的載荷范圍內，電磁場和復合材料之間有很強的耦合，這是最大化加熱速率和均勻性的必要條件。
為了確定在3D打印接口LIRF焊接過程的強化作用，進行了III型抗撕裂強度（“褲形撕裂”）塑料薄片試驗（ASTM d1938），測試衡量3D打印接口的斷裂強度。圖4顯示被撕裂的試樣上，斷裂沿著一條Z向焊縫傳播。LIRF熱壓薄膜顯示出明顯的頸縮和開裂（significant necking and crazing），而一般的3D打印膜是脆性破裂。
圖4 光學顯微鏡和掃描電子顯微鏡（SEM）的斷裂表面
很明顯，在撕裂過程中，大塊的熱壓聚乳酸樣品發生了明顯的塑性變形。在一般的3D打印膜上塑性變形和開裂是不存在的；相反，能看到一個干凈、光滑的斷裂表面。純PLA印刷樣品中輕微的表面裂紋在大倍率下可見；然而，任何肉眼可見的大塑性變形不足確定脆性斷裂。與之形成鮮明對比的是LIRF焊接的樣品斷裂面表現出具有體積塑性變形沿撕裂路徑。LIRF斷口焊接試樣的相似體熱壓PLA薄膜。這一證據顯示LIRF樣品的強度和延展性都得到了恢復，LIRF焊接過程是加強3D打印部件的接口的有效的技術。

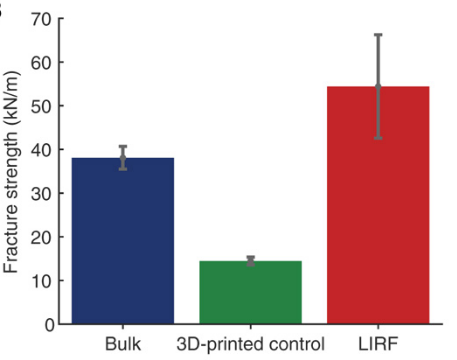

圖5 斷裂強度增加超過基線的三維打印部件275%。
