供稿人：張智航、連芩 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2024-01-01
生物3D打印技術和內窺鏡機器人都是目前醫療領域非?；馃嵫芯糠较?。其中，生物3D打印技術已經對醫療和制藥產生了革命性影響，未來有望用于制造或修復人體缺損組織與器官，即通過人體組織與器官3D打印技術有望為目前許多的不治之癥帶來希望。內窺鏡手術機器人是未來內科治療外科化的一種重要工具。利用內窺鏡手術機器人，越來越多的消化道疾病通過經口或者經肛門進行治療，不需要通過開腹或者開胸這樣大創傷外科手術治療。內窺鏡軟體機器人有望改變這種局面，讓消化內科醫像外科醫生一樣切除消化道病變組織，不用擔心出血、穿孔。
新南威爾士大學的研究團隊就開發出一款具有生物3D打印功能的內窺鏡機器人---F3DB[1]，將生物3D打印技術和內窺鏡機器人兩大熱門技術聯合在一起時候，形成了更具有想象力的內窺鏡治療方法，如圖1所示。該技術具有高自由度打印頭和柔軟的機械臂，安裝在長而靈活的蛇形身體上。該裝置可以通過小的皮膚切口或人類自然孔（例如，口腔，肛門）進入生物體內狹窄和難以到達的區域。新的F3DB有望克服現有3D生物打印技術的幾個主要障礙，通過i）消除在手術植入前對活材料進行體外孵育以成熟的需求，ii）避免打印生物材料和目標表面之間的界面不匹配，以及iii）提供較小的打印設備占地面積。

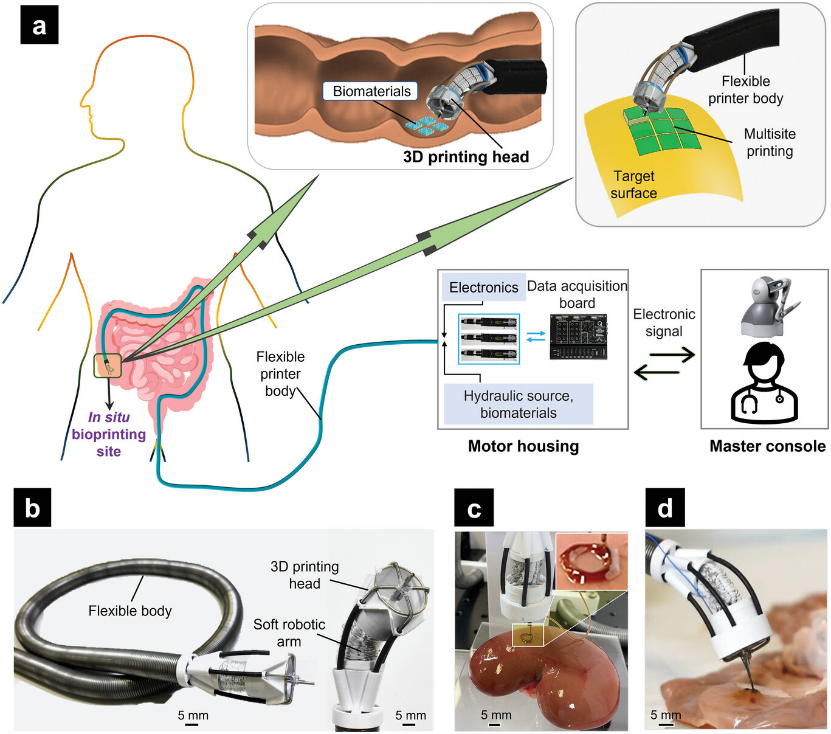

圖1 靈活的3D生物打印機（F3DB）系統。a） F3DB機器人的工作示意圖，可以在多個位置對內部器官和組織（如腸、胃或心臟）的表面進行原位生物打印。整個系統由柔軟的人造肌肉通過外部液壓源（電機外殼）驅動，用戶通過主控制臺操縱打印頭。b） F3DB機器人原型，具有靈活的機構、3D打印頭和機械臂。c）對新鮮豬腎的離體原位3D打印。d） 使用打印噴嘴作為電外科刀對新鮮豬結腸進行組織解剖。
具有三個彎曲和伸展運動自由度的軟體機械臂是使用軟體液壓執行器中的高級功能開發的，而具有三個運動自由度的3D打印頭安裝在軟體機械臂上，形成一個完整的生物3D打印機。該設備使用柔軟的人造肌肉完全驅動，并由運動學反轉模型、新的非線性滯后模型和基于機器學習的控制器控制。F3DB 的工作空間、頻率響應、耐久性和力生成都經過實驗驗證。F3DB進行內窺鏡手術的能力在新鮮豬組織中得到進一步證明。新系統有望填補原位生物打印領域的空白，并支持先進內窺鏡手術機器人的未來發展。
