供稿人：張晨蕊、王玲、李滌塵 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2024-01-04
提出了新型的多組分微球（MCMs），具有共封裝和時空藥物釋放能力，用于肝癌術后的治療和肝再生。MCMs通過逐步微流控平臺制備，由海藻酸鈉（ALG）殼和甲基丙烯酸明膠（GelMA）芯組成。得益于“顆粒中顆?！苯Y(jié)構，mcm提供了分別將阿奇霉素（DOX）和肝再生增強劑（ALR）加載到殼和核的可能性。此外，MCMs使DOX快速釋放，ALR更持續釋放。因此，雙載藥MCMs具有顯著的術后殺傷腫瘤和促進肝再生的作用。
圖1介紹了多層載藥凝膠微球的制造過程，GelMA微球首先通過液滴微流控技術生成，并懸浮在海藻酸鈉溶液中。然后將溶液進行電噴霧，通過氯化鈣誘導的交聯生成ALG微粒，并將GelMA微球嵌入在中?？鼓[瘤藥物DOX和肝再生增強劑（ALR）分別加入ALG和GelMA。由于“粒子中粒子”結構，MCMs使DOX的初始快速釋放和隨后的ALR連續釋放。

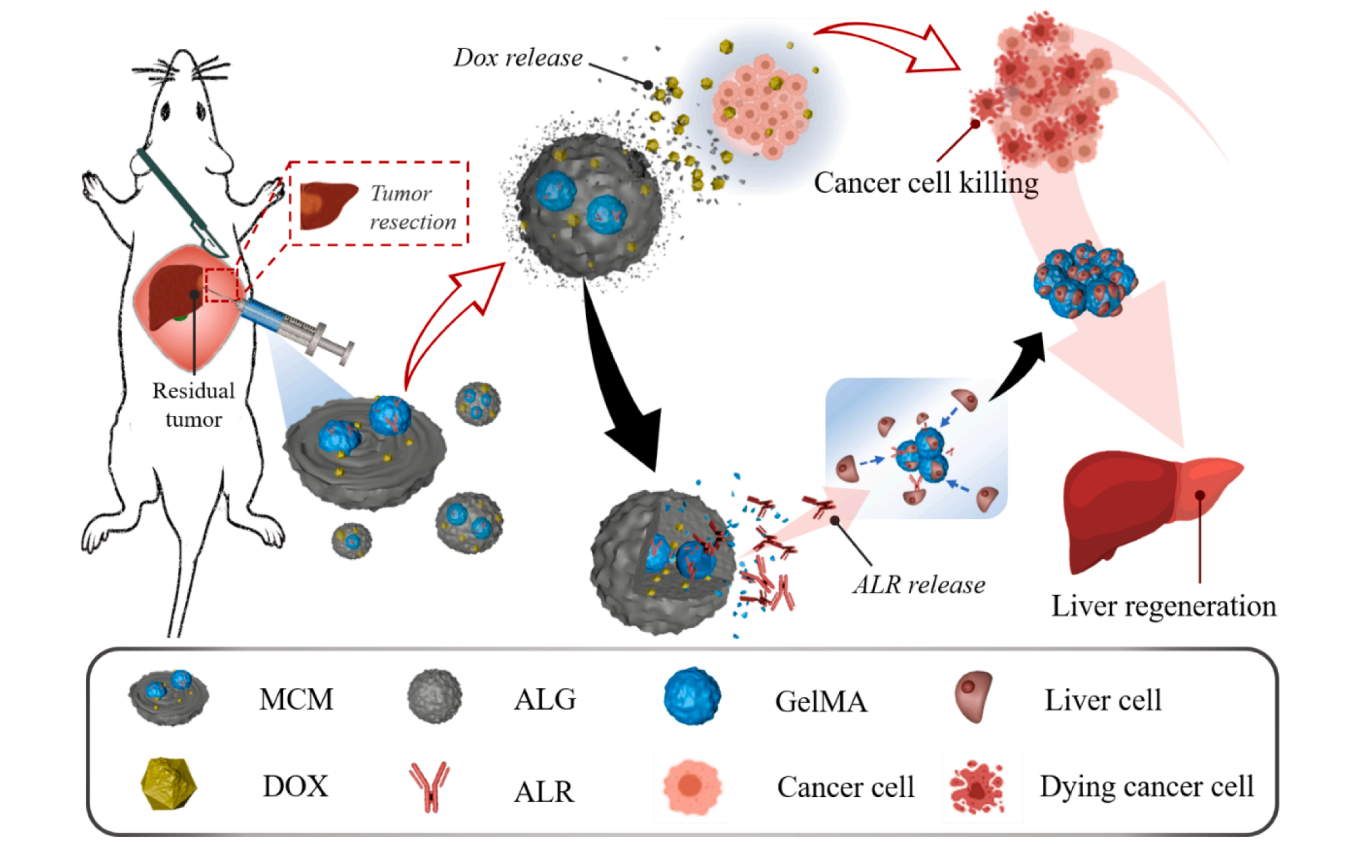

圖1 由DOX負載ALG殼和ALR負載GelMA核組成的多組分微球示意圖
圖2介紹了MCMs的制造示意圖，并對制造出的水凝膠微球的尺寸及大小進行了表征。首先MCMs是通過雙步微流控工藝制備的，制備了一個用玻璃毛細管構建的微流控裝置來生成GelMA微球。該裝置由兩個玻璃毛細管組成，錐形尖端從相反的方向插入一個較大的方形毛細管。在該裝置中制備了油中水（W/O）單個乳化液滴。內相流體為流過注射管的GelMA預凝膠溶液（10 wt%），外相流體為蓖麻油，流過注射管與方形毛細管之間的空隙。用一個裝滿相同油溶液的容器來收集液滴。然后，將得到的液滴暴露在紫外（UV）光下，通過光聚合生成GelMA微球。然后，將GelMA微球與海藻酸鈉溶液（1 wt%）混合，并進行電噴霧，這種海藻酸鹽溶液是通過一個由單一的錐形圓柱形毛細管組成的電噴霧微流控裝置注入的，在典型電壓為6 kV的電場下形成液滴。內部含有GelMA微球的ALG微滴落入一個裝滿氯化鈣溶液的容器中。ALG和Ca2+之間的快速離子交聯導致了固體ALG微粒的形成，GelMA微球嵌入在內部，即MCMs。所制備的mcm具有獨特的顆粒間結構。此外，通過調節微流控電噴霧參數，可以控制嵌入的GelMA微球的數量。通過改變GLG溶液中GelMA微球的體積比、電壓和流量，可以調節捕獲的GelMA微球的數量。隨著GelMA微球在ALG溶液中的體積比的增加，ALG液滴中含有更多的GelMA微球，因此最終的MCMs能夠封裝更多的GelMA巖芯。此外，隨著流量的增加或電壓的降低，液滴的體積增加，從而使更多的GelMA巖芯可以封裝在MCMs中。
圖2 (a)MCMs生成過程示意圖；（b-d）分別嵌入單、(c)雙和三重GelMA微球的MCMs的光學顯微圖像
所制備的MCMs具有獨特的顆粒間結構。為了證實這一點，作者分別將DOX和BSA-FITC分別裝入ALG和GelMA微球中，在熒光顯微鏡下顯示出紅色和綠色熒光。通過熒光強度，以判斷藥物釋放的時間及隨時間變化藥物釋放規律。

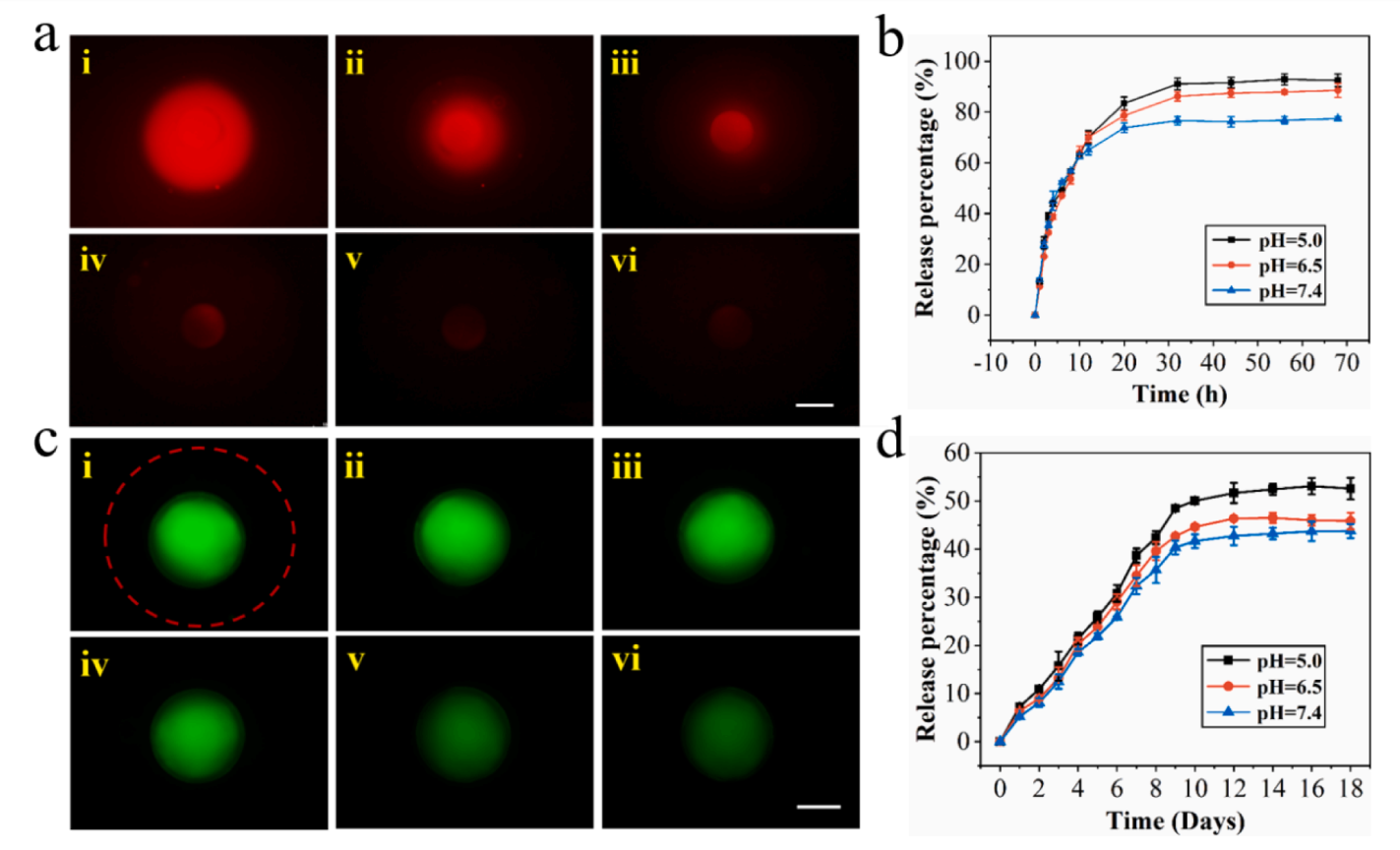

圖3 DOX和BSA-FITC的體外釋放譜。(a)熒光圖像顯示 0 h、（ii）1 h、（iii）2 h、（iv）3h、(v) 5 h、(i)7h后加載DOX的MCMs；不同pH值的PBS累積釋放曲線；(c)熒光圖像顯示加載BSA-FITC的GelMA微球 0 h、（ii）12 h、（iii）、1d、（iv）2 d、（v）4d后的MCM；不同pH值的MCMs的BSA-FITC的累積釋放曲線
為了研究MCMs在術后治療中體內抗腫瘤的作用，構建了小鼠H22原位肝癌模型。兩周后，我們切除90 %的腫瘤，切除部分鄰近肝組織，建立不完全腫瘤切除模型（圖4a）。此外，為了保證術后腫瘤體積的相對同質性，將小鼠隨機分為對照、ALG、DOX、DOX-ALG和DOX/ALR MCMs組，如圖4所示，各組間切除腫瘤的重量和體積無明顯差異。記錄每組小鼠腫瘤體積，分析不同治療的結果。值得注意的是，DOX的治療明顯抑制了復發的肝腫瘤。其中DOX-ALG和DOX/ALR-MCMs組殘瘤體積明顯小于游離DOX組，兩者間無統計學性差異，如圖4b、4c所示。然后，對反映腫瘤增殖情況的Ki67和增殖細胞核抗原（PCNA）進行免疫組化（IHC）染色，評價腫瘤細胞的增殖情況。如圖4d所示，DOX-ALG組和DOX/ALR-MCMs組腫瘤細胞Ki67和PCNA的表達明顯較低，說明腫瘤細胞增殖受到抑制。此外， HE結果顯示，治療后各組小鼠的主要器官均無明顯損傷。這些結果表明，載藥MCMs為術后腫瘤復發提供了一個實用的解決方法。
圖4 (a)小鼠原位H22肝癌模型構建及腫瘤切除后MCMs治療示意圖；(b)術后給藥后14天3組平行實驗小鼠殘留腫瘤組織體積；(c) TUNEL凋亡試驗統計；(d)免疫熒光圖像和Ki67、PCNA免疫染色圖像評價；（e-g）Ki67、PCNA、TUNEL陽性染色的腫瘤細胞定量統計。（比例尺為50 μm。* p < 0.05, ** p < 0.01, ***p < 0.001）
一般來說，術后化療可能存在增加肝損傷和導致肝功能衰竭的風險。為了克服這一困境，我們將MCMs設計為同時加載DOX和ALR，從而在抗腫瘤治療和促進肝再生中發揮雙重作用。為了確認ALR負載MCMs切除后對小鼠的肝再生能力，我們將小鼠分為對照組、GelMA、A-ALR、ALR-GelMA和DOX/ALR-MCMs組，結果發現，裝載ALR的GelMA微球和DOX/ALR的MCMs處理小鼠血清反映肝損傷的ALT和AST水平顯著降低（圖5b，5c），對肝損傷有修復作用。此外，IHC結果顯示，在ALR-GelMA組和DOX/ALR-MCMs組中，PCNA和Ki67的表達增加（圖5a）。這些結果表明，DOX/alr負載的MCMs對肝損傷有保護作用。
圖5 (a)Ki67和PCNA免疫染色圖像，用于分析各組肝細胞增殖活性；（b,c）Ki67和PCNA染色陽性的肝細胞定量分析結果；（d,e）部分肝切除后48 h不同治療小鼠血清；(d) ALT和AST水平。（比例尺為50 μm。* p < 0.05, ** p < 0.01, ***p < 0.001）
綜上所述，本文開發了新型多組分微球，由DOX負載的ALG殼和ALR負載的GelMA核組成，實現腫瘤殺傷和肝再生的多功能，用于術后腫瘤治療。這些微球表現出獨特的“顆粒中顆?！睒?gòu)型，以及其他優點，包括其尺寸均勻、結構穩定性和生物相容性。受益于這些優勢，微球使DOX快速釋放和ALR持續釋放，從而支持最初的抗腫瘤治療和持續促進肝再生。在此基礎上，構建了腫瘤不完全切除合并肝部分切除的模型，證實了殘余腫瘤的生長明顯受到抑制，并促進了肝再生。此外，該微球具有藥物的時空釋放能力，可作為將兩種抗腫瘤藥物共封裝、實現協同和梯度抗腫瘤作用的良好平臺。
