增材制造（AM）也被稱為3D打印，在過去十年中受到了學術界和工業界的高度關注，為未來數字化工業開辟了新的機遇。還原光聚合3D打印依賴于光照下樹脂配方的局部固化，可分為兩種：立體光刻SLA和數字光處理DLP，其通過一次打印一層來制造結構。DLP技術現已比較成熟，但通常僅限于單一材料的打印。面對日益增長的高功能性和模仿生物結構的需求，近年來開始研究多材料打印領域，這種技術可以使具有不同化學、機械、 光學等特性的材料集中到一個對象中，充分利用材料并發揮材料的性能。但通過DLP制造多材料零件的一個突出問題是材料屬性只能沿著Z軸改變，而不能在X、Y軸上進行改變，且在打印過程中需要進行材料的更換、打印零件的清洗等步驟，耗費時間較長且打印難度較高。
研究發現，光致變色染料的可逆吸收特性可以用于局部激活或滅活不同波長的光反應，通過使用兩個正交光交聯反應，可以控制空間中軟疇（丙烯酸酯單體在530nm的自由基固化）和硬疇（樹脂在470nm的自由基和陽離子同時固化形成互穿網絡）的形成。將這種技術應用于DLP 3D打印中，便可實現同種原材料打印出局部具有不同特性的零件。
樹脂配方由低分子量丙烯酸酯、Irgacure 819作為可見光吸收自由基光引發劑、3,4-環氧環己基甲基-3,4-環氧環己烷羧酸鹽和三苯磺酸鹽作為可見光區透明的陽離子光引發劑組成。然后使用自制的DLP設備進行多材料結構的打印，該設備包含兩個對齊的投影儀，可在可見光和紫外線下工作，包含兩個光引擎，工作在405nm和365 nm，光強度為8 mW/cm2。通過可見光照射，選擇性地固化丙烯酸酯樹脂，而在紫外線照射下，固化丙烯酸酯和環氧單體，獲得具有更高交聯密度和相關剛度的互穿網絡。

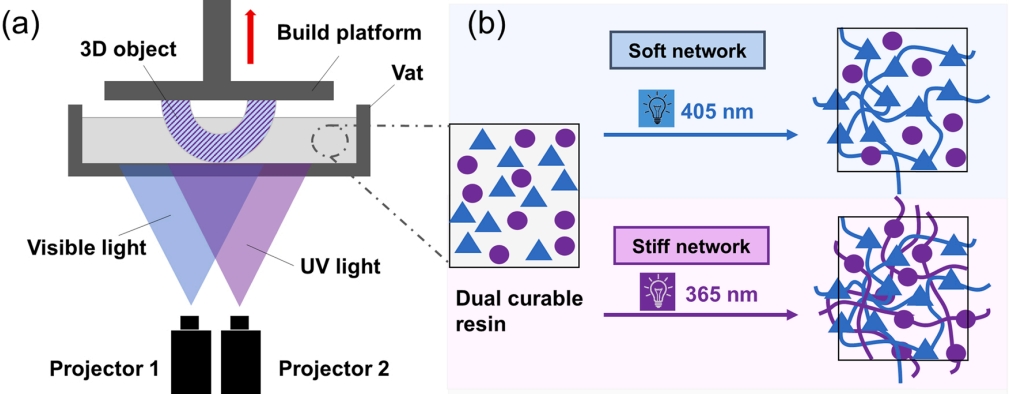

圖1 打印原理

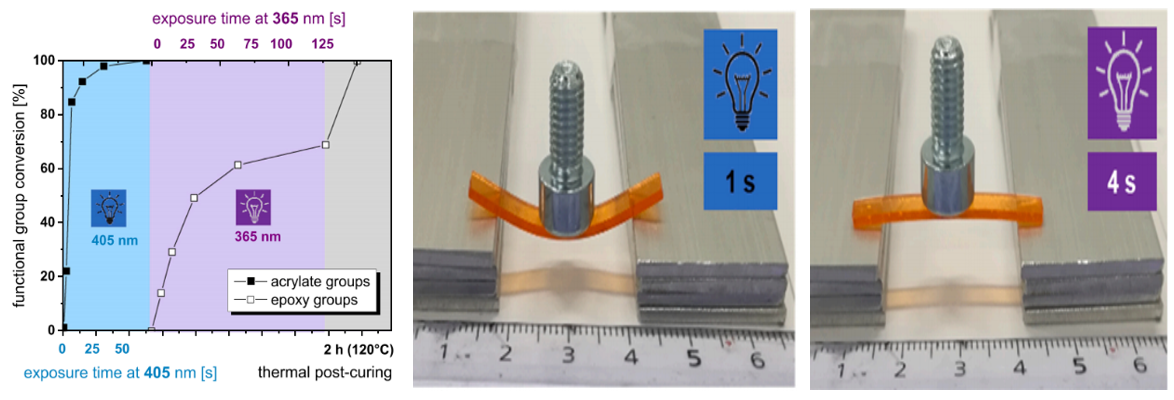

圖2所示為官能團的轉換隨波長和照射時間的變化。在兩種光源不同時的照射下，發生不同的反應，且兩者之間幾乎不產生任何反應干涉。通過雙波長打印制作的測試樣件在120℃下烘烤兩小時后，試件在同負載下的彎曲行為（6g金屬螺釘）。
圖2 官能團的轉換隨波長和照射時間的變化
這種技術便于引入軟致動器或者軟機器人系統（如抓手、軟機器人運動），可用于制造功能型矯形器或假肢，包括于人體接觸的軟區和確保設備結構堅固性的硬區，可以進行一個雙固化樹脂配方庫，以涵蓋廣泛的材料特性。
圖3 試樣打印
