供稿人：鄭譽、連芩 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2024-01-31
設計和打印具有可定制架構的超材料能夠超越其組成材料，實現前所未有的機械行為。然而，由于多設計目標、非線性行為和工藝相關制造誤差的挑戰，現有的超材料逆設計方法尚未成熟，無法獲得全部的期望行為。弗吉尼亞理工大學Chan等[1]開發了一種快速逆設計方法，利用生成式機器學習和增材制造方法，可以創建幾乎所有可能的單軸壓應力——應變曲線，打印出具有定制機械特性的超材料。

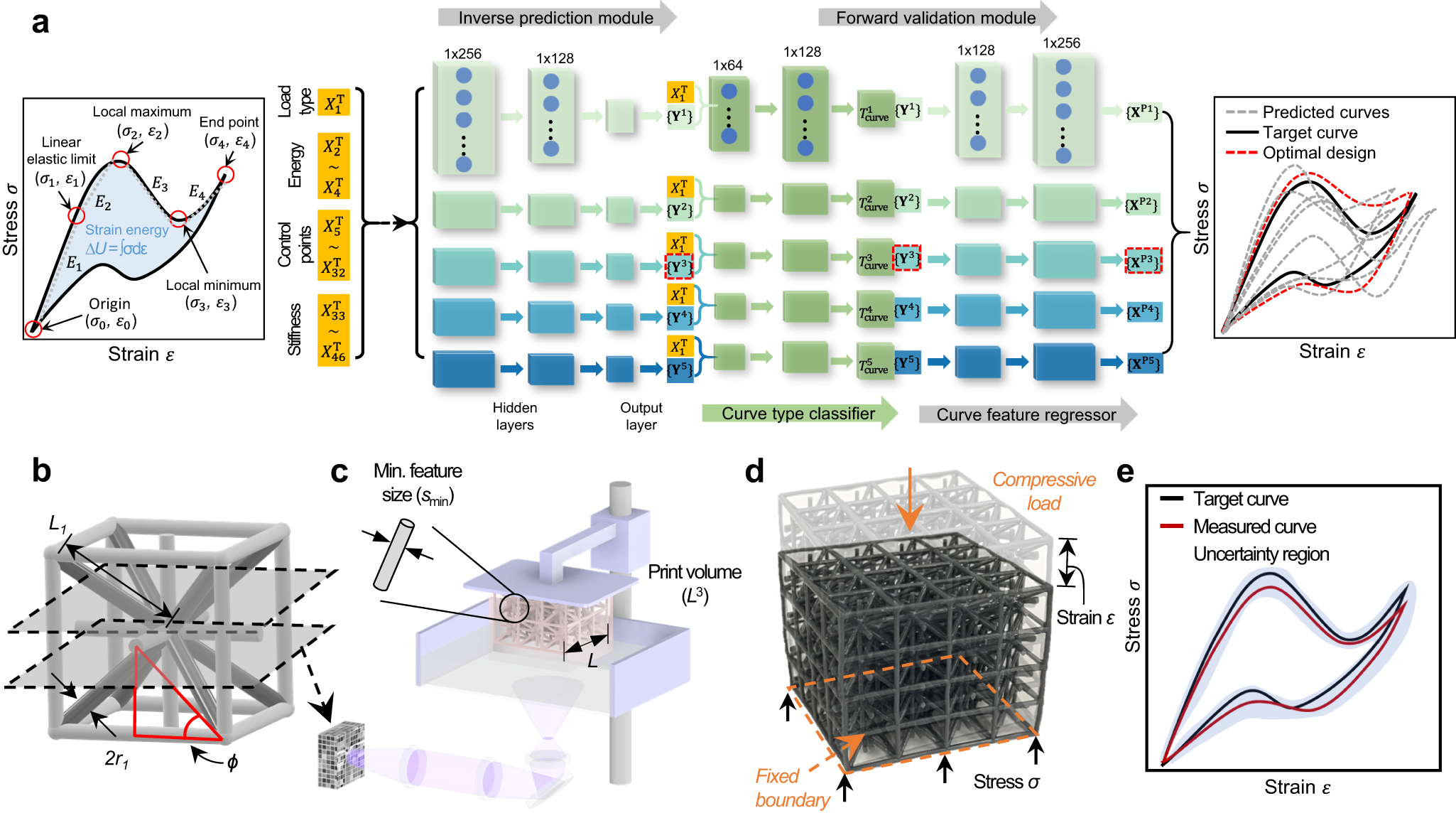

該快速逆設計方法的原理如圖1所示：利用逆向和代理正向神經網絡（NN）模型，輸入用戶自定義的單軸壓縮應力——應變曲線和制造參數，輸出一組最佳設計參數來描述一個晶格設計。為實現這一目標，該團隊開發了一系列晶格單元，能夠在單調和循環壓縮載荷下捕獲不同的曲線形狀，涵蓋了晶格的廣泛力學行為。這些單元作為構建塊，用于創建兩種不同（柔性和脆性）聚合物基礎材料區分的訓練數據集。機器學習管道從中學習各種機械行為、拓?fù)浣Y(jié)構和工藝相關制造誤差之間的關系，并生成復制目標應力——應變曲線的可打印晶格。這種方法允許創建具有完全可定制的機械性能的材料，同時考慮了制造過程誤差和非線性行為。
圖1 基于機器學習的快速逆設計方法
圖2 設計空間、可繪制的應力——應變曲線路徑和結構單元及實驗設計驗證
為了證明設計過程的可定制性，該團隊通過圖形化剪裁從商業中底測量的應力——應變曲線來反向設計鞋中底，以提高運動性能。中底在不同的載荷水平下被劃分為四個部分，并通過裁剪基線曲線來創建每個部分的目標應力——應變曲線，以最大限度地提高運行推進力和緩沖。量身定制的中底包括堅硬但舒適的腳趾部分，更堅固和更高的推進前足部分，以及更硬但能量耗散的后跟部分。根據基材應變率與力學性能的尺度關系對目標曲線進行縮放，利用準靜態訓練數據對運行場景下的動態響應進行反設計。該鞋中底結構逆設計如圖3所示。
圖3 一種鞋中底結構逆設計證明應力——應變曲線的可剪裁性
該團隊的快速逆設計方法代表了逆向設計滿足規定但具有復雜性為材料的起點，該方法有可能繞過迭代的設計制造周期，為可定制機械特性的超材料開發開創了道路。
