供稿人：雷沁霖、高琳 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2024-03-10
近年來已經開發了許多用于醫療保健應用的軟電子設備，它們提供了一系列功能，包括生物信號檢測、健康監測、神經刺激、腦機接口，神經肌肉連接和半機械人組織。該系統通常依靠傳統的制造方法在彈性體基材上刻印導電材料。為了實現可拉伸性，電路和互連是通過將剛性導電材料制成蛇形幾何形狀或使用本質上可拉伸的導體來制造的。然而，彈性體的機械和化學性能與生物組織的不匹配問題，可能導致?lián)p害電子設備功能的生物組織免疫反應。此外，大多數現有的軟電子產品受到現有材料和制造策略的限制，只能采用平面或二維半結構，這降低了它們與幾何敏感的生物和生物啟發應用的兼容性。
在現有的材料和制造方法下，將復雜的三維電路封裝在水凝膠矩陣中是具有挑戰性的。為了解決這一難題，西湖大學的周南嘉研究團隊開發了一種水凝膠電路的三維打印方法，使用可固化的水凝膠基支撐基質和可拉伸的銀水凝膠墨水。支撐基質具有屈服應力流體特性，因此由移動打印機噴嘴產生的剪切力會產生暫時的流體狀狀態，從而允許在銀水凝膠墨水電路和電子元件的基質中精確放置。

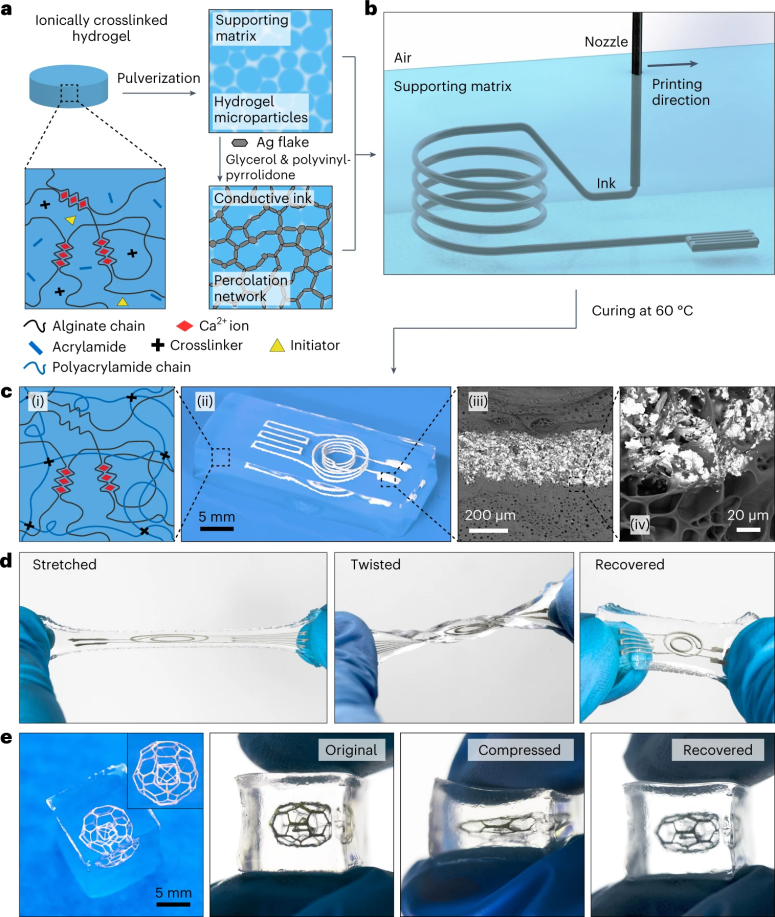

圖1 通過嵌入式 3D 打印制造水凝膠電子器件
首先，通過將支撐基質(用于粉末狀水凝膠樣品)或非交聯前體溶液(用于非粉末狀凝膠樣品)澆注到3D打印的聚乳酸模具中，并在60°C下加熱1小時，誘導海藻酸鹽-聚丙烯酰胺的聚合反應，制備試樣。接下來，使用定制的三軸高分辨率直接噴墨打印平臺進行導電墨水的3D打印。打印路徑由G代碼生成。打印完成后，將水凝膠浴液覆蓋在玻璃蓋片上，以最小化氧氣對聚合反應的影響，并為器件創建一個光滑的表面。最后，在濕潤的環境中以60°C加熱1小時。
為了說明嵌入式 3D 打印技術的多功能性，研究人員制造了一系列不同的水凝膠電子器件：電阻傳感器、配備曲率傳感器的致動器、電感器和生物醫學電極。打印的器件表現出優異的機械穩定性和電氣性能。與現有的水凝膠電子器件制造方法相比，這樣的制造工藝和方法表現出了高精度、高可設計性和自動化的特點。因此，該方法應該為診斷和治療設備的柔性、可定制、3D水凝膠電子器件的制造開辟新的可能性。
