供稿人：馬偉剛、連芩 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2024-03-13
超聲換能器的性能在很大程度上取決于其活性元件的壓電特性和幾何形狀。由于壓電陶瓷的脆性，現有的壓電元件加工工具只能實現簡單的幾何形狀，包括扁平的圓盤、圓柱體、立方體和圓環。雖然3D打印技術的進步促進了壓電陶瓷的自由成型制造，但由此產生的換能器存在高孔隙率、弱壓電響應和有限的幾何柔韌性的問題。
美國加州大學伯克利分校材料科學與工程系的研究人員提出了一種基于SLA的增材制造方法，該方法優化了燒結工藝，可用于打印高度致密的鋯鈦酸鉛(PZT)壓電元件和具有微尺度特征和高壓電響應的壓電超聲換能器。
圖1 微型超聲換能器的設計、3D打印高固相PZT復合材料及其液相燒結示意圖
該工藝從高分辨率投影微立體光刻(PμSL)出發，結合流延成型重涂工藝，以確保準確控制綠色部件的特征。受液相燒結(LPS)的啟發，在燒結過程中加入液相燒結添加劑硝酸鉛(Pb(NO3)2)以促進晶粒生長并改善陶瓷的燒結性能，并實施了一種液體密封方法來抑制鉛在高溫下的揮發，從而減少了燒結元件的孔隙率和鉛的損失，如圖1所示。制備的PZT陶瓷的壓電系數d33高達583 pC/N，相當于原始材料的92.5%，優于目前可打印的壓電材料。
此外，研究人員還開發了可打印的包裝材料托盤，其中包括襯底層，阻抗匹配層和具有大范圍可定制阻抗和衰減系數的物理外殼，以確保針對目標應用的最佳目標性能。為了演示該研究的方法的可應用性，研究人員打印了一個具有微尺度聚焦功能的小型化超聲換能器，它能夠在直徑低至2.5 mm的血管中產生高和局部聲壓，從而實現局部空化觸發，增強藥物輸送，以及超聲調節細胞活動，如圖2所示。

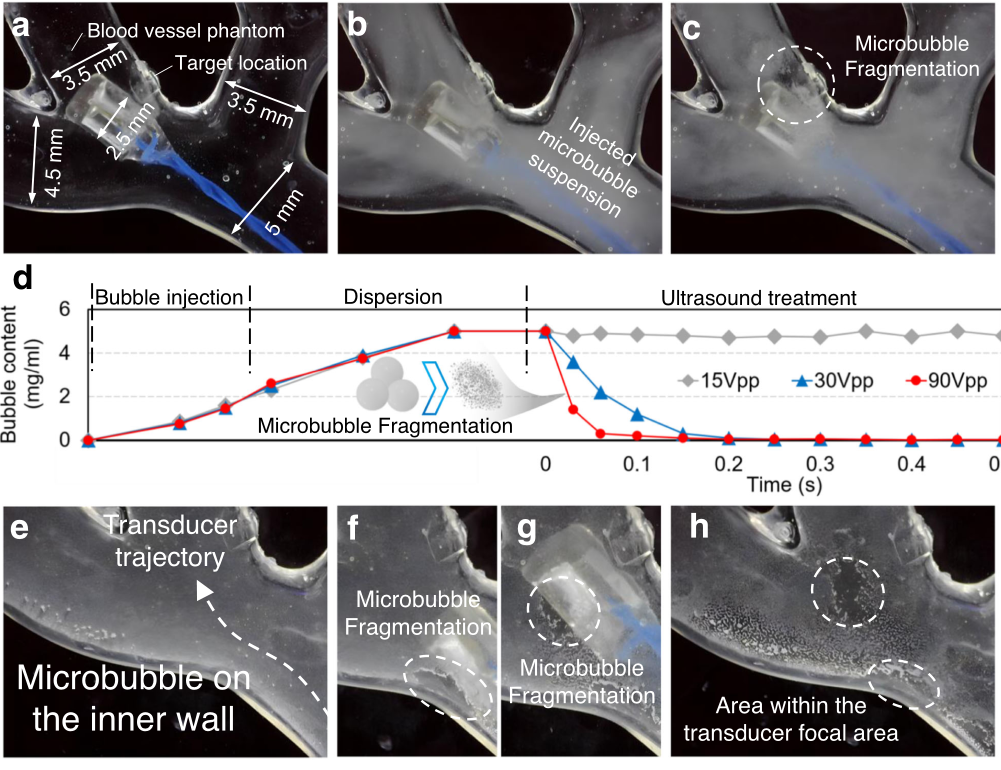

圖2 微型化超聲換能器誘導血管幻影局部空化示意圖
這項研究成功利用3D打印技術制備出了具有高壓電性能及復雜結構的PZT壓電元件，制備的微型換能器能夠在毫米尺寸的通道內進行聲聚焦和局部空化，極大的拓展了超聲換能器在生物醫療領域的應用。
