供稿人:王紫辰、苗愷 供稿單位:西安交通大學機械制造系統工程國家重點實驗室 發布日期:2024-04-20
陶瓷由于具有高強度等優勢,在航空航天、生物醫學工程和其他領域得到了廣泛應用。然而,受限于陶瓷材料固有硬脆性,傳統的工藝難以實現復雜零部件的精密快速制造。增材制造技術提高了陶瓷的設計自由度,為高性能陶瓷材料的制造提供了革命性的動力。盡管立體光刻、數字光處理等成熟的工藝可以制造出分辨率、生產率更高的陶瓷零部件,但仍存在一些挑戰。比如由于重力的作用,如果不使用額外的支撐結構,很難通過增材制造技術直接生產具有大跨度或異形結構的陶瓷零部件。因此,江南大學劉仁教授團隊提出了一種新的陶瓷增材制造技術,將直接墨水書寫與近紅外光誘導轉換粒子輔助光聚合相結合,實現了無支撐多尺度、大跨度陶瓷的3D打印,如圖1所示。

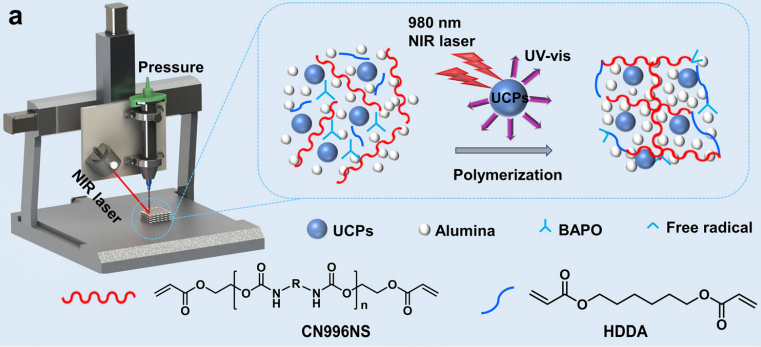

圖1 NIR輔助直接墨水書寫的示意圖和光敏漿料的性能
現有紫外線或可見光在固體含量較高的陶瓷漿料中穿透力有限、固化效率低,并且光敏漿料中大量懸浮的陶瓷顆粒引入了額外的光散射、折射,阻礙了光聚合過程。與紫外光相比,近紅外光由于其在各種介質中的散射率低、吸收率高,因此具有更強的穿透能力。在圖2d中發現,發現漿料對紫外光的衰減明顯大于對近紅外光的衰減。如圖2a所示,在相同參數條件下進行打印實驗,發現近紅外光打印效果更好,結構的中心位置實現了完全固化。研究人員在近紅外光強度為225 W/cm2的條件下,通過直徑為0.6 mm的噴嘴,以5 mm/s的打印速度進行了原位固化和后固化的對比打印實驗。發現后固化打印結構會發生收縮變形,從而引發相鄰未固化區域的變形(圖2b)。與固化后相比,實時固化后的細絲(圖2c)粘結牢固,形成了非常均勻的方形孔隙結構。

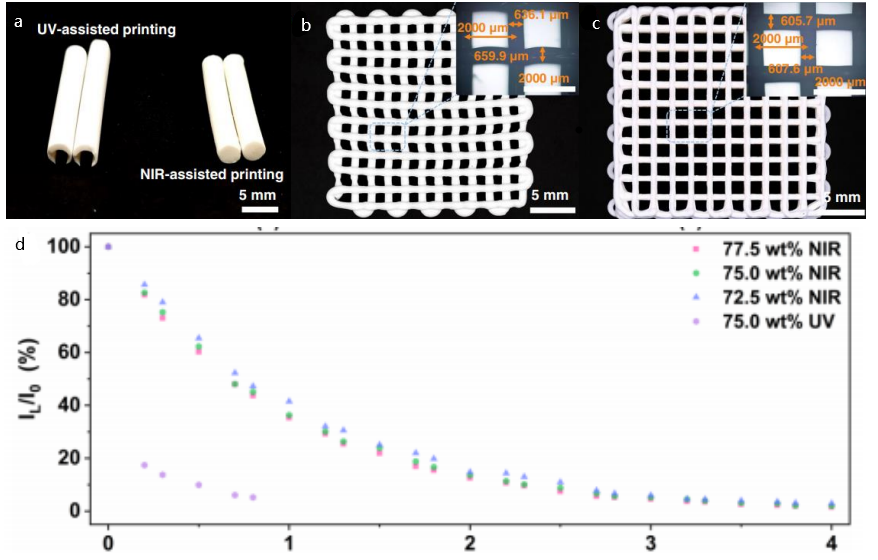

圖2 不同光聚合條件之間的差異
如圖3,分析了UCPs含量對光聚合過程的影響,并利用不同的近紅外光強度在3s照射下測試了漿料的固化厚度,可以看出這種由光固化聚合物和陶瓷粉末組成的漿料可以在近紅外光下快速聚合,從而使擠出的細絲在原位固化,并確定了UCPs最佳含量的范圍,為之后該技術的應用提供了參考。

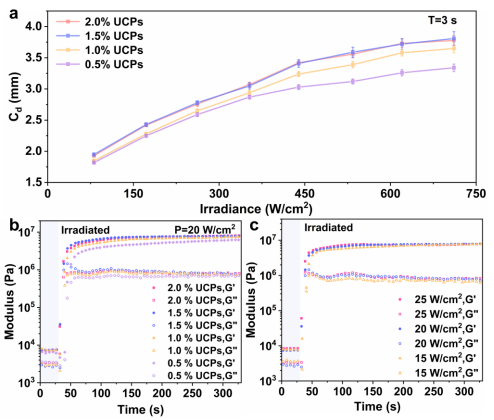

圖3 UCPs含量對漿料性能的影響
最后,如圖4所示,研究人員制作了幾個具有挑戰性的獨立物體,這些結果表明,一些獨立的結構也可以在沒有任何支撐材料的情況下打印出來,使用NIR-DIW快速打印具有大規模線條特征和多尺度調節靈活性的陶瓷結構是可行的。

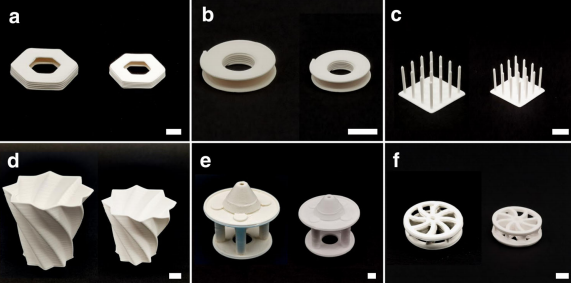

圖4 通過NIR-DIW對打印件的結構穩定性和保真度進行了評估
