供稿人：高爽、苗愷 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2024-04-23
由于聚合物之前在聚合物泡沫生產中的應用，以及他們的市場可用性、易加工性和強度重量比優勢顯著，聚合物迅速融入到這種結構的生產中。市場中的聚合物泡沫大多數是開孔泡沫結構，傳統的制造技術很難制造出復雜的細胞結構，伴隨著熱膨脹微球、納米顆粒填充的長絲的發展，采用3D打印方式制備發泡材料成為重要研究課題。通過FFF工藝制備泡沫結構難以在微觀水平上精確控制細胞形態，研究團隊旨在通過使用FFF工藝的新型發泡長絲通過控制打印溫度實現對泡沫結構的控制。采用熱塑性彈性體和熱膨脹微球復合材料制成適于生產發泡零件的可發泡長絲，研究了材料打印參數對其性能的影響。
文中使用的發泡長絲為NFE長絲，由TPE-A與未發生膨脹的熱膨脹微球（TEM）復合制成。

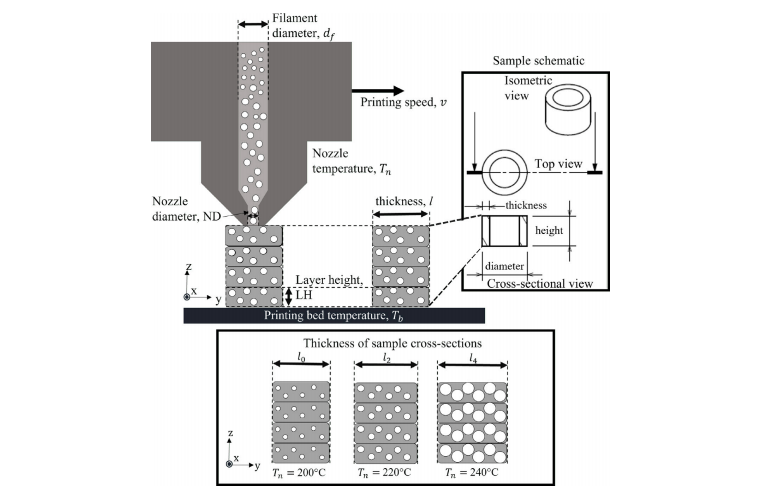

圖1 FFF工藝制備樣品流程

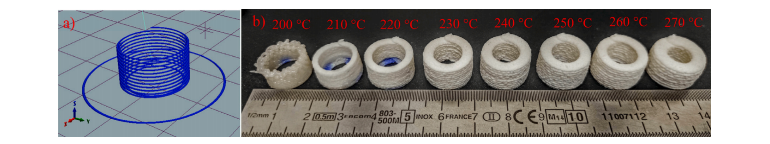

圖2 不同噴嘴溫度下的打印試樣
綜合差示掃描量熱法（DSC）、掃描電子顯微鏡（SEM）等實驗結果最終得到該類熱膨脹微球（TEM）的膨脹曲線。NFE長絲的DSC分析表明，長絲的軟化與熔化溫度低于TEM的開始膨脹溫度，且在一個溫度范圍內，材料將保持無泡沫、開始產生泡沫與最終崩潰三個階段的變化。

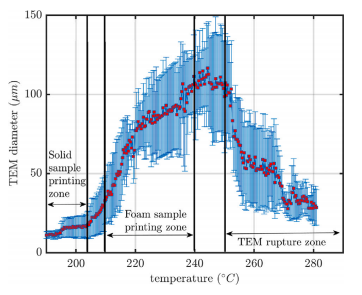

圖3 TEM膨脹曲線
這項研究涉及到新型發泡長絲的物理特性及通過FFF工藝在微觀水平上精確產生閉細胞形態的能力。在FFF過程中，TEM的膨脹降低了樣品的密度，增加了樣品的尺寸，同時減小了沉積線和層之間的空隙。因此可以通過調整FFF工藝參數來控制多孔部件的樣品密度。實驗結果表明，3D打印樣品的密度降低主要通過提高打印機噴嘴溫度進行控制，并且可以用Gompertz函數用來預測密度降低關于溫度的函數。一系列的結果證明這種發泡長絲能夠在較低打印溫度下生產具有較高拉伸強度的樣品，并且可以通過密度預測函數調整最終樣件密度。這使得發泡長絲在制造梯度結構方面具有應用潛力。
