福建醫科大學基礎醫學院客座教授黃文華團隊在用于治療退行性腰椎疾病3D打印椎間融合器方面取得進展，所撰寫論文Anisotropic biomimetic trabecular porous three-dimensional-printed Ti-6Al-4V cage for lumbar interbody fusion[1]（用于治療退行性腰椎疾病的一種新型3D打印各向異性仿生骨小梁多孔Ti-6Al-4V椎間融合器）在Top期刊Materials & Design（《材料與設計》）以研究長文（Research Article）形式在線發表，該期刊2023年影響因子為8.4。
下腰痛(LBP)是一種常見的臨床癥狀，通常由椎間盤退變引起，大約60%-80%的人在一生中經歷過下腰痛，嚴重影響生活質量。椎間融合術是一種治療腰椎疾病的外科手術，通過椎間融合器植入物替換受損的椎間盤來恢復脊柱的穩定性和功能。然而，傳統的椎間融合器在生物相容性、成骨誘導性和力學性能等方面存在局限性，可能會影響融合效果，并導致椎間融合器松動、下沉和不融合等并發癥。因此，迫切需要研發一種新型椎間融合器來克服現有融合器的不足。

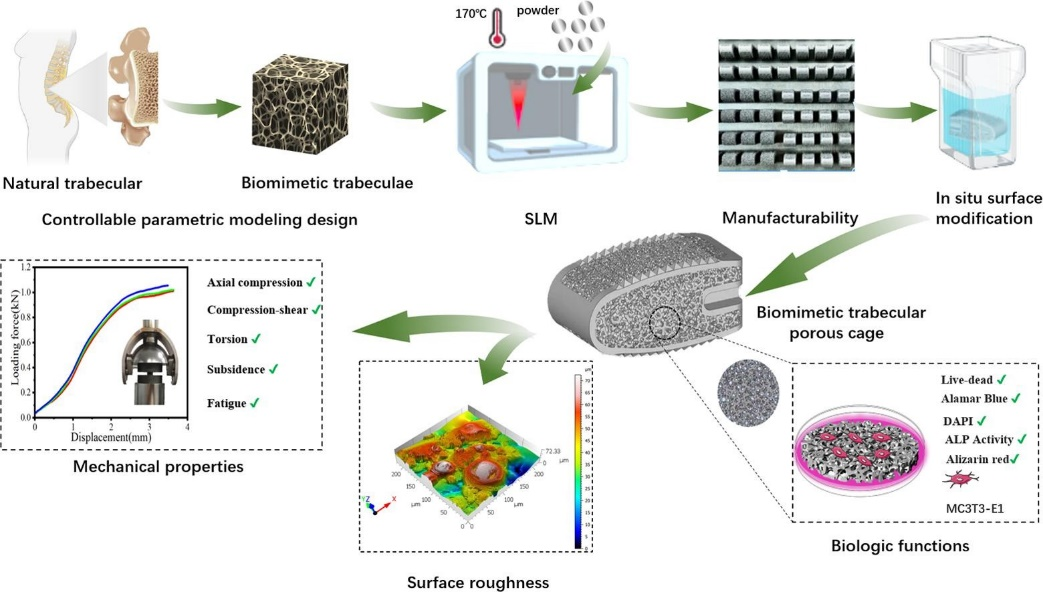

如圖1所示，黃文華教授團隊利用可控參數建模技術，根據人體骨小梁的形態和結構特征開發了一種無需植骨融合的3D打印各向異性仿生骨小梁多孔Ti-6Al-4V椎間融合器，并對其表面進行原位修飾，形成微納米粗糙度，模擬天然骨組織的宏-微觀結構，以改善現有椎間融合器的不足，降低術后并發癥的發生率。
圖1 圖形摘要
本研究首先基于Voronoi方法，通過參數化設計構建了各向異性仿生小梁的可控多孔結構，其在形態上模仿健康成人腰椎骨的松質小梁，具有出色機械和生物學性能。最終設計了孔徑為600μm、孔隙率為65%、70%、75%、80%、85%和90%的各向異性仿生小梁多孔結構，并結合仿生小梁多孔結構優化了框架固體結構。在設計完成后采用選擇性激光熔化（SLM）技術進行打印制造，再制造完成并進行后處理之后，使用電解等離子拋光機對樣品進行表面原位改性。由圖2可以看出，仿生多孔Ti6Al4V融合器表面的微納米粗糙度Ra值為48μm，具有這種微納米粗糙度的表面形貌增加了各向異性仿生小梁多孔融合器的功能，為后續的生物學功能研究提供了重要的生物物理特征。
圖2 65%-85%孔隙率的3D打印Ti6Al4V多孔融合器表面三維形貌平均Ra的測繪圖顯示了孔隙率為65%-85%的3D打印多孔融合器的微納米粗糙度
之后根據ASTM F2077和ASTM F2267-04脊柱植入物標準，采用靜態軸向壓縮、剪切、扭轉、下沉和動態軸向壓縮試驗等方法，對所設計的不同孔隙率的帶有增強框架的椎間融合器（3DPPF）以及相同尺寸的PEEK椎間融合器（PEEK）和全多孔的Ti6Al4V融合器（3DPP）的力學性能進行了綜合測試和比較。最終結果表明，隨著孔隙率增加，3DPP和3DPPF融合器的壓縮屈服載荷和剛度、剪切屈服載荷和剛度以及扭轉力矩和剛度均隨孔隙率的增加而減小。

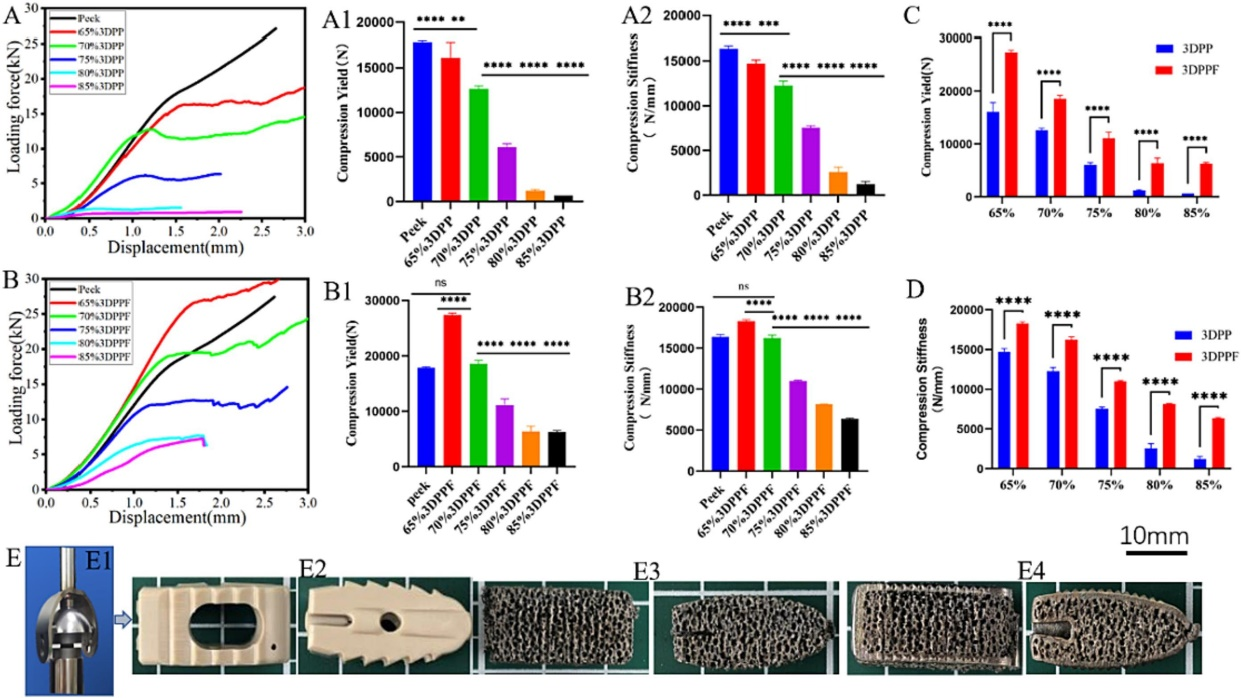

圖3為軸向壓縮測試結果。PEEK融合器因其與人體骨組織相似的剛度而廣泛用于臨床實踐。軸向壓縮測試結果顯示，70%孔隙率的3DPPF融合器剛度與PEEK融合器相對應，70%孔隙率的3DPPF融合器的屈服載荷為18573±634.12 N，高于PEEK融合器的17857.94±178.94 N，表明70%孔隙率的3DPPF融合器的承載能力優于PEEK融合器。70%3DPPF融合器的屈服載荷是正常人體內部負荷的9倍以上，遠超機體正常的生理復合需求。
圖3 軸向壓縮測試結果

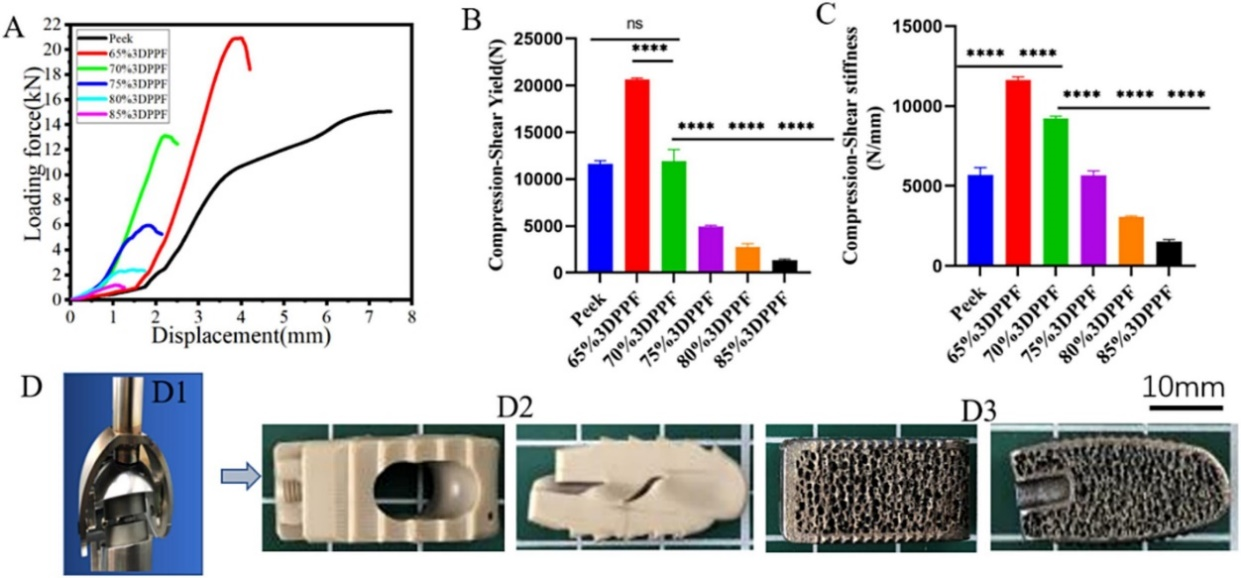

圖4為剪切測試結果。剪切測試結果顯示，70%孔隙率的3DPPF融合器在剪切作用下的力學性能與PEEK融合器相當，PEEK和70% 孔隙率3DPPF融合器的剪切屈服載荷分別為11623.68 N（±345.64）和11897.28 N（±1260.09），超過正常人的生理活動負荷124倍以上。
圖4 剪切測試結果
圖5為扭轉測試結果。扭轉測試結果顯示， 65%-75%孔隙率的3DPPF融合器的扭矩力和剛度值大于PEEK融合器。相反，80%-85%孔隙率 3DPPF融合器的扭矩力和剛度小于PEEK融合器。 70% 3DPPF 融合器的屈服扭矩力約為 FDA 匯總數據的第 95 個百分位數 (28.6 N/m)，扭轉剛度在第 75 個百分位數 (4.8 N/m/deg) 和第 95 個百分位數 (10.0 N/m/deg）。因此，它表現出超強的承受腰椎扭轉載荷和抗扭轉變形的能力。
圖5 扭轉測試結果

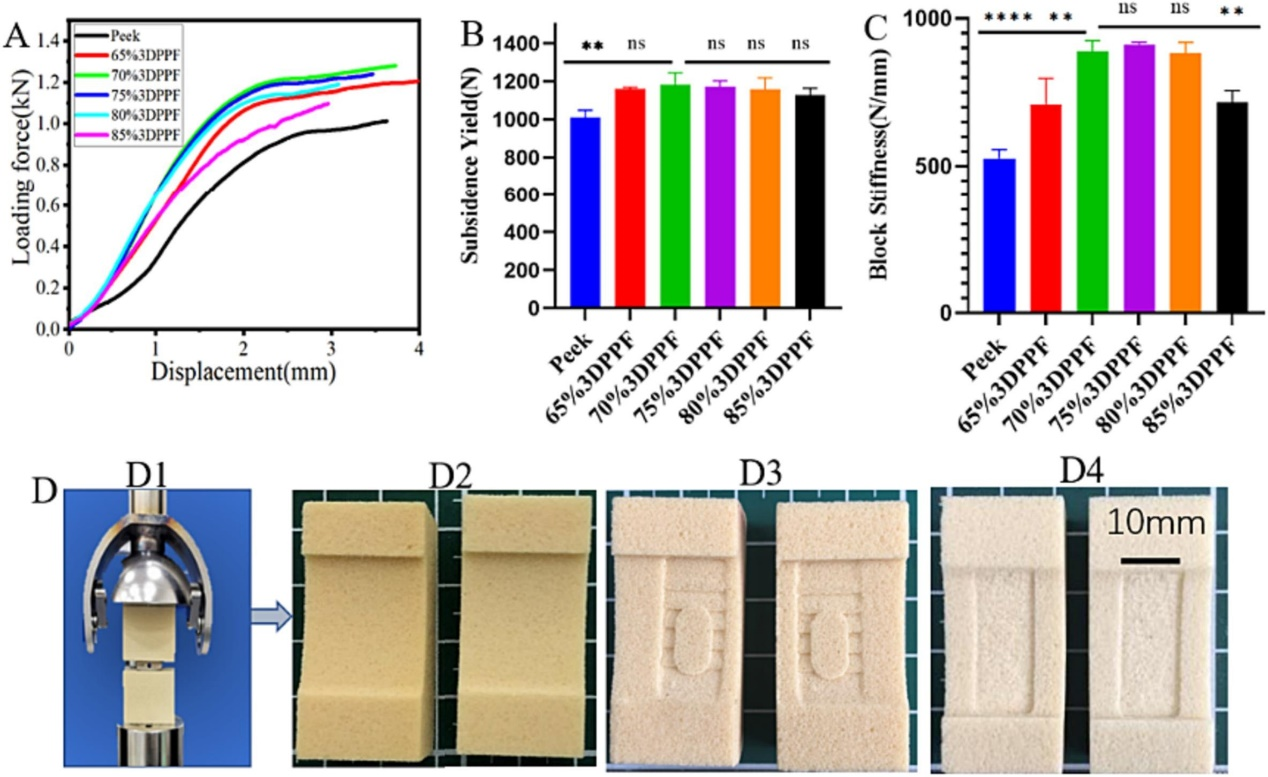

圖6為沉降測試結果。沉降測試結果顯示，70%孔隙率3DPPF融合器的最大沉降屈服荷載為1190.80 N（±57.04），比PEEK融合器的最小沉降屈服荷載19.7 N（±994.68）高27.93%。此外，70%孔隙率的 3DPPF融合器中聚氨酯泡沫砌塊的剛度比PEEK融合器高68.8%，大于FDA匯總聚氨酯泡沫砌塊剛度數據的第95個百分位數（694 N/mm）。因此，仿生小梁的多孔結構顯著降低了融合器沉降的風險。這是由植入物的結構引起的，因?yàn)楸３旨艿南鲁潦苤踩胛锱c骨接觸區的應力分布的影響。仿生小梁多孔融合器具有多孔結構，與PEEK融合器相比，增加了上下表面與椎體的接觸面積。這改善了應力分布并降低了熔融沉降的風險。
圖6 沉降測試結果
最終根據靜態軸向壓縮、剪切、扭轉和沉降試驗結果，70%孔隙率的3DPPF融合器表現出最佳的力學性能。
脊柱多孔融合器應該能夠?qū)λ拗鹘M織產生良好的骨誘導作用。多孔結構植入物必須能夠誘導成骨細胞附著、增殖和分化以及成骨，已實現對骨組織的最佳骨誘導作用。
圖7為生物測試結果。本研究的生物測試結果表明，所設計的3DPPF融合器細胞存活率很高，沒有觀察到明顯的細胞死亡，具有多孔結構的融合器比PEEK和Ti6Al4V實心的融合器產生了更多的活細胞，這表明仿生小梁多孔結構提高了細胞存活能力。特別是在70%-75%孔隙率的多孔融合器中細胞廣泛擴散，具有突出的偽足。同時，早期ALP成骨實驗后期茜素紅染色半定量分析也表明仿生小梁多孔結構具有改善的成骨能力。在這項研究中，仿生小梁多孔結構和粗糙微米級和納米級表面的引入可以為成骨提供微環境，促進 ALP 表達和細胞外基質礦化。體外生物學效應表明，所有支架材料均具有良好的細胞相容性，其中仿生小梁多孔結構更有利于細胞粘附、生長、增殖和成骨分化作用，為組織再生奠定基礎。
圖7 生物測試結果
本研究表明，具有適當孔隙率和微納米粗糙度表面的3D打印各向異性仿生小梁Ti-6Al-4V融合器具有某些有利的脊柱植入物特性，具有良好的臨床應用潛力。
