供稿人：姚思琦、王玲 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2024-05-05
生物電子器件在生理環境中實現類組織機械順應性和保持高導電性是電子材料在長期體內植入和功能化過程中與生物組織和器官對接的關鍵。鑒于導電聚合物水凝膠獨特的柔性、導電性和生物相容性，可最大限度的減少組織-生物電子的界面力學和電化學失配，對醫療保健監測、診斷及治療具有廣泛的意義。然而常規的制造手段難以制造具有高分辨率和復雜結構的生物電子器件，無法滿足復雜生物環境對高性能生物電子的需求。
近期，南方科技大學劉吉教授團隊與江西科技師范大學盧寶陽教授團隊合作開發了一種基于聚(3,4-乙烯二氧噻吩):聚苯乙烯磺酸鹽(PEDOT:PSS)的可3D打印水凝膠（圖1），具有優越的直接墨水書寫能力、類組織機械柔性（彈性模量≈650 kPa）以及高度可調的電學性能（大于9 S/m）。導電墨水由PEDOT:PSS分散顆粒(4 wt%)、PVA (4 wt%)、PAA-NHS (16 wt%)、CTS (0.4 wt%)和GA (0.01 wt%)組成，此外通過調整器件結構和不同功能層的化學組分設計，可進行多材料直接墨水書寫打印包括基底層、傳感層和絕緣封裝層的流線型水凝膠電子器件，使得分層材料具有相似的楊氏模量(≈600 kPa)和含水量（75%），同時界面化學相互作用可以實現堅固的界面鍵合而不發生界面分層現象。

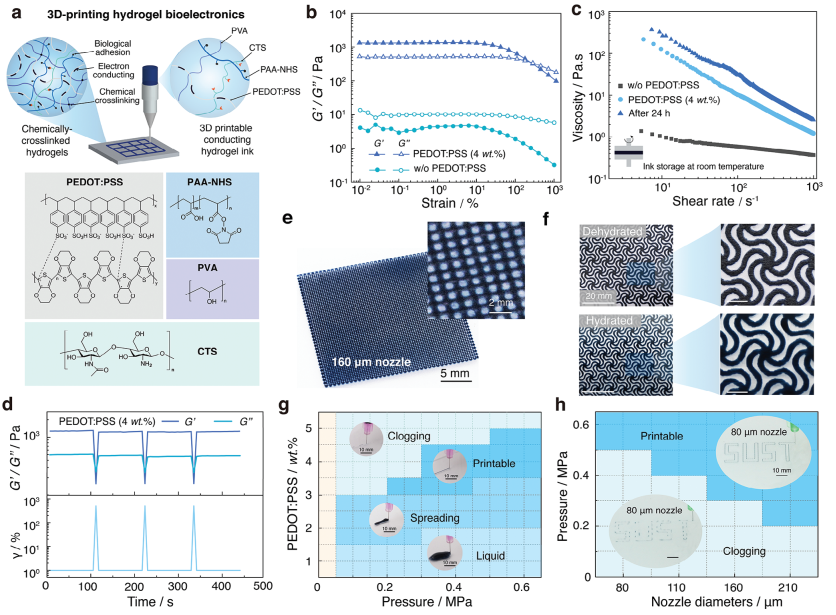

圖1 可3D打印導電墨水的設計與配方
進一步的，研究人員通過多材料墨水直寫打印具備16通道的電極陣列，并將其分別應用至大鼠離體和在體心臟表面，相比商用心臟貼片電極，導電聚合物水凝膠電極陣列可以在動態移動的生物組織和器官上實現保形和緊密錨固，極大的提高了記錄信噪比和信號保真度，能夠?qū)w外灌注心臟模型和體內大鼠心臟模型的心外膜電生理信號進行時空映射（圖2）。并成功監測出患病大鼠（心梗模型）的異常心電信號，通過電生理信號的時空映射可精確定位出異常心電傳導區域，并給予電刺激治療，實現病變區域的精準電學調控。
圖2 用于心電監測的3D打印水凝膠生物電子
該研究提出了一種具有優越墨水直寫能力的高導電油墨，并利用多材料3D打印技術制造高分辨率和復雜精細結構的生物電子器件，實現組織-電子界面穩定的機械耦合及高效的電學交互。3D打印水凝膠生物電子學可能為未來先進的植入式生物電子學開辟新的機會，也可作為下一代生物電子技術用于醫療監測、診斷和醫療治療的基礎。
