近年來，柔性電子器件在可穿戴技術、人造皮膚、運動監測、能量收集和存儲系統、人機交互等廣泛應用。目前，大多數柔性電子產品都是通過使用彈性體基板與剛性導電填料相結合來制造的。水凝膠由于優異的機械性能以及與導電填料的高度相容性，被認為是制造集成電路最有前途的材料。
隨著柔性電子器件的不斷進步，不僅要滿足導電性和機械性能的要求，還要具備快速3D打印和耐蒸發性等能力。目前大多數基于擠出打印的水凝膠研究只能完成簡單的平面空心結構，無法實現復雜的晶格結構。還原光聚合技術的出現將克服了這些難題，但是仍然存在諸多挑戰：首先，光引發劑的選擇是一個關鍵因素。此外，還原光聚合3D打印水凝膠通常表現出較低的機械強度，導致打印過程中脫落或破損并最終損壞。
為了克服水凝膠在還原光聚合中的使用挑戰，華南理工大學的研究團隊開發了一種UV固化水凝膠，實現了快速3D打印。在該設計中，基于頂點單元的晶格結構顯著提高了基于水凝膠的電阻傳感器的壓力靈敏度。此外，高彈性水凝膠可以替代電容式傳感器介電層中的傳統彈性體。

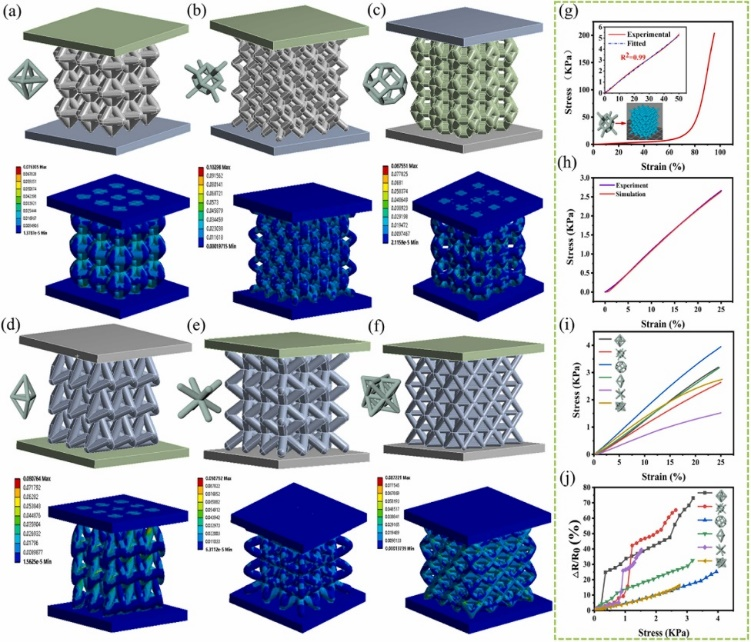

圖1 各種晶格結構的壓力傳感模擬
與傳統固體結構相比，晶格結構的密度大大降低，但其比強度和剛度較高，在低密度結構中具有顯著的力學性能優勢。因此，設計并采用了各種晶格結構進行壓縮應變傳感。晶格結構的多孔特性使水凝膠具有很強的可壓縮性。即使在超過90%的壓縮應變下，水凝膠也表現出快速的可恢復性。水凝膠表現出穩定、直觀和可重復的信號輸出，無論應變是在微應變范圍內（<10%）還是在高達70%的大應變壓縮期間，水凝膠的每個壓縮應變都對應于不同的傳感特性。此外，具有多孔晶格結構的水凝膠在500%應變下經歷了50次壓縮循環，相對電阻變化沒有明顯的漂移，表明該傳感器器件具有出色的抗疲勞性和高可靠性。

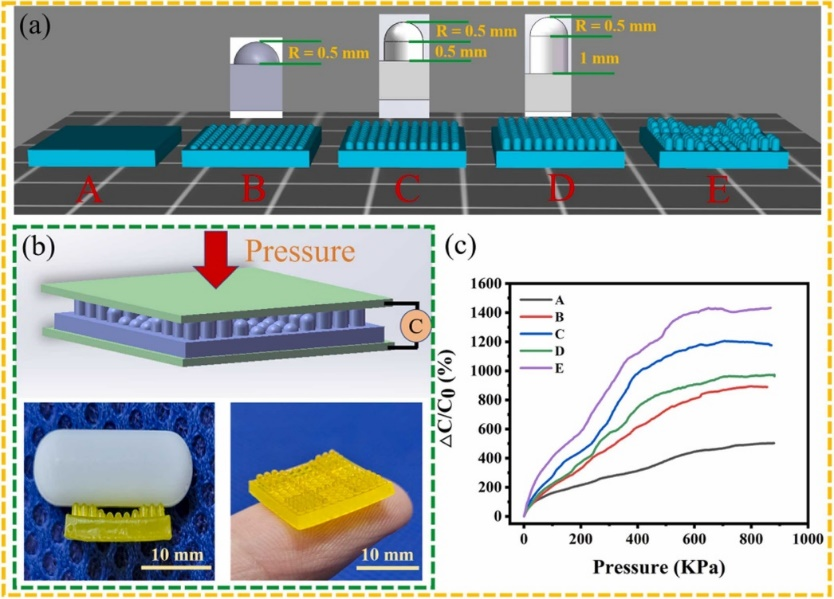

圖2 水凝膠介電層在電容式傳感器中的應用
水凝膠作為電阻傳感器不僅具有高靈敏度和寬感應范圍，而且是電容式傳感器中介電層的優秀候選者，從而為柔性傳感器的設計和制造提供了更多的選擇和可行性。
總體而言，這項研究為基于水凝膠的傳感器提供了新穎的3D打印材料、制造工藝、結構設計和應用，從而為蓬勃發展的柔性電子市場提供了新的機遇，特別是在可穿戴電子設備領域。
