供稿人：張益?zhèn)?、楊?qiáng) 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2024-05-26
激光定向能量沉積技術作為一種同軸送粉式金屬增材制造技術,以其制造效率高、成形尺寸大等優勢在航空、航天、交通等領域具有廣闊的應用前景。然而，在制造過程中，需要一種保護性氣體來減少沉積材料的氧化以確保成形質量，特別是在一些大型部件的制造中，要么保護氣體消耗量過高，要么處理時間長，這也為L-DED的制造提出了新的挑戰。Ruiz團隊[1]開發了一種非對稱噴嘴，為一些易氧化材料產生局部保護氣體提出了一種更有效的方法。
圖1 不同噴嘴配置方案：(a)無保護性 (b)全保護性 (c)非對稱
連續同軸噴嘴是該研究團隊參考之前的設計開發的，用于L-DED過程中注入非反應性材料的粉末，如不同類型的鋼材、工具鋼、不銹鋼或鎳基合金。在這個初始設計的基礎上，該團隊為噴嘴添加了一個外錐，提供額外的同軸保護氣體流。這個額外的氣體供應增加了在應用于鈦合金等反應性材料的制造時熔池周圍的保護區域，如圖1(b)。最后，如圖2(c)所示，他們?cè)O(shè)計了一個非對稱的外錐，帶有一個90°的槽，這個設計會阻斷額外保護氣體的流動，通過這種方式，可以直接將保護氣體引導到材料沉積區域，提高了效率的同時還減少了保護氣體的消耗。
隨后該團隊對非對稱配置的保護氣體對氧氣濃度的影響進行了研究，并用此方法對Ti6Al4V合金進行沉積，如圖3所示。結果表明樣品A(無保護性)呈現出棕色到淺銅色，甚至可以檢測到藍色區域，這種著色表明材料受到了較差的保護，另一方面，在樣品B(非對稱保護)中，得益于通過非對稱保護噴嘴提供的額外保護氣體，結果明顯更好，表面得到了完全的保護，呈現出明亮的銀色，這說明表面氧化程度較低，材料質量得到了更好的保證。

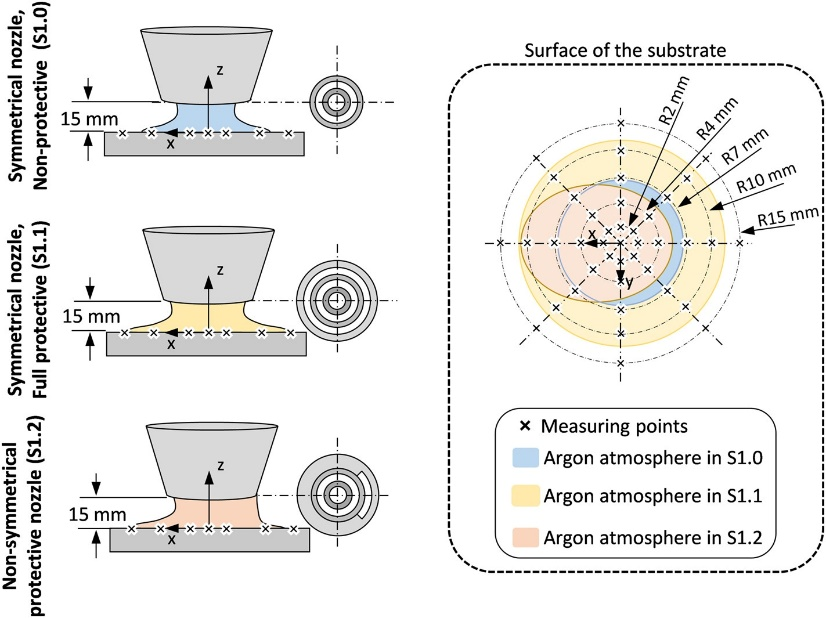

圖2 實驗測試氧濃度方案示意圖

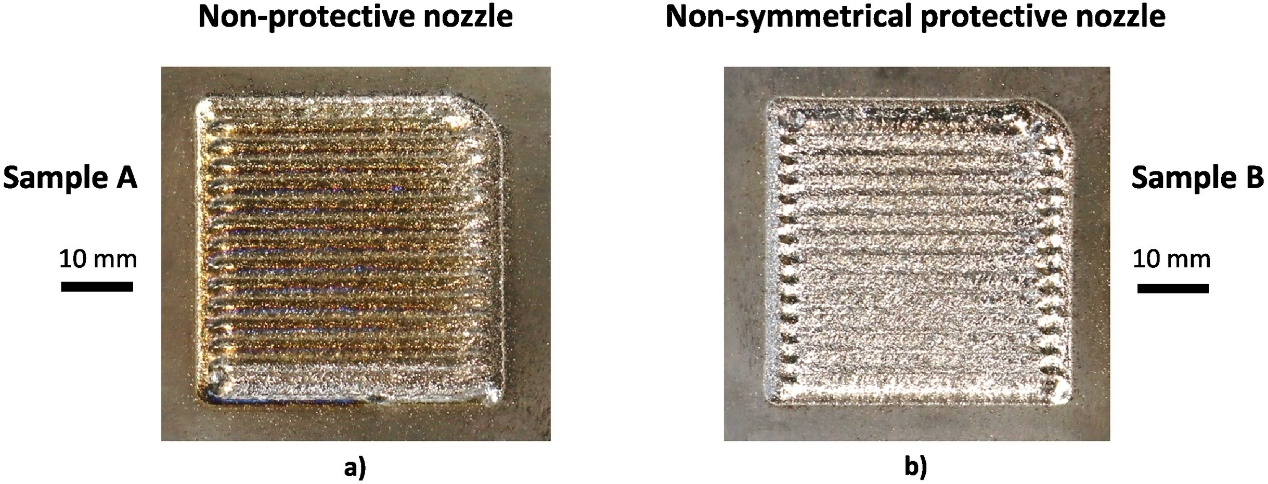

圖3 (a)使用非保護性噴嘴得到的樣品 (b)使用對稱保護噴嘴得到的樣品
確保了單層沉積的氧化質量之后，該團隊提出了利用非對稱保護噴嘴進行多層樣品沉積。為此，他們沉積了一個30x30x10 mm3的樣品，并將該樣品進行切割、金相制備，用Kroll試劑進行蝕刻。結果如圖4所示，未檢測到金屬的氧化，并且觀察到編織網籃狀結構。

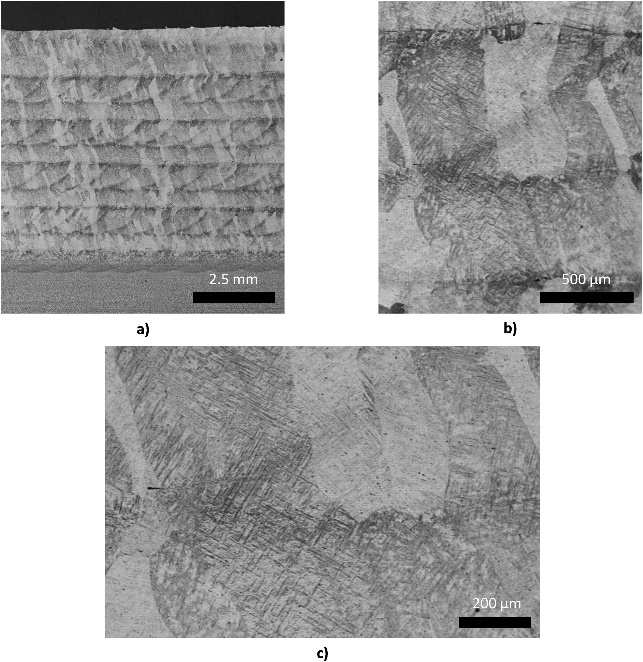

圖4 (a) 截面的金相組織圖 (b) 微觀結構圖 (c) 編織網籃狀結構
該團隊設計的非對稱噴嘴的方法提高了定向能量沉積中易氧化材料的表面質量，對其進一步發展有著重要意義。
