供稿人：張倍寧、李滌塵 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2024-05-29
納米羥基磷灰石顆粒摻入聚合物后能夠加快成骨過程，但現有的羥基磷灰石復合材料植入物并不令人滿意。部分原因是納米顆粒的高表面能導致顆粒的聚集和不均勻性，進而導致復合材料性能受損。Xinshuai Gao團隊合成了含羧基的聚芳醚酮(PAEK-COOH)，并通過與納米羥基磷灰石（nHA）化學結合來制備復合材料。復合材料在溶液中可配制成均勻穩定的生物墨水，并通過低溫打印將生物墨水制成多孔支架，避免了高溫對化學集成和生物活性因子的破壞。復合材料支架表面元素分布均勻，力學性能與骨小梁相匹配。體外實驗表明，添加nHA有利于促進細胞增殖，誘導細胞成骨分化。該研究開發了一種制備均勻分布的納米復合材料的方法，具有在骨科領域應用的潛力。

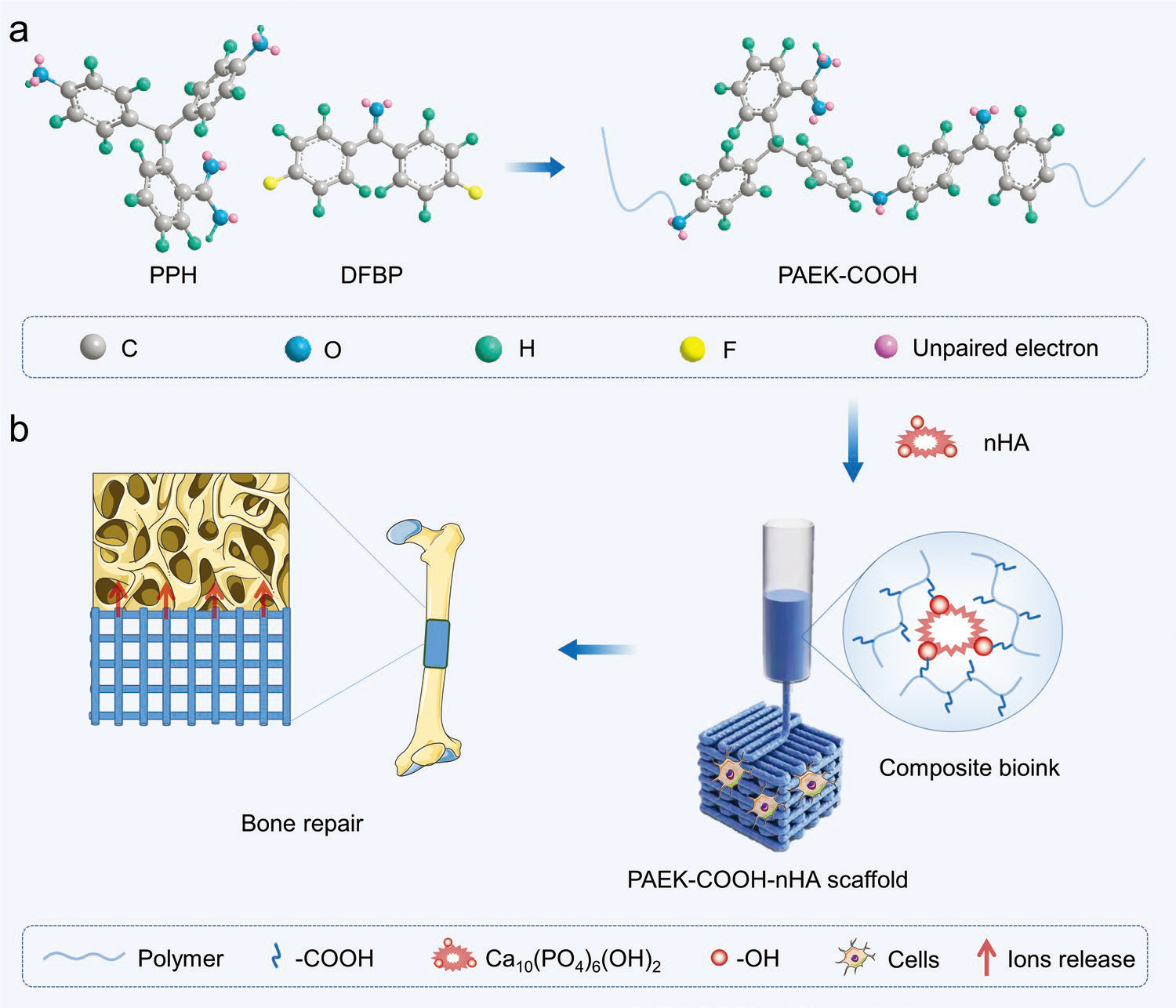

a)含羧基聚芳醚酮(PAEK-COOH)合成方案 b)低溫打印制備PAEK-COOH-nHA骨修復支架
圖1 低溫打印聚芳醚酮-羥基磷灰石復合材料制備骨支架示意圖
該團隊打印示意圖如圖1所示。合成了含羧基的聚芳醚酮(PAEK-COOH)，并通過N-(3-二甲氨基丙基)-N'-乙基碳二亞胺鹽酸鹽(EDC)/4-二甲氨基吡啶(DMAP)的酯化反應與nHA制備復合材料。該復合材料可在溶液中配制成均勻穩定的生物墨水，并通過低溫打印將生物墨水制成多孔支架。打印后，樣品在足夠的冷凍溫度下冷凍干燥，使縫隙中的溶劑轉化為冰晶。在特定的溫度和壓力下，冰晶升華成蒸汽，并消除殘余溶液，制備得到多孔支架。
a)低溫打印示意圖 b, c) 40% nHA支架掃描電鏡圖 d)多孔支架實物圖 e, f)元素能譜映射 g) 水接觸角測量 h)不同nHA含量下的壓應力(應變= 10%) i)不同nHA含量下的壓縮模量
圖2 通過低溫打印PAEK-COOH-nHA支架及其性能
該團隊打印得到的支架及其性能如圖2所示。采用低溫打印技術制備了PAEK-COOH-nHA多孔支架。通過掃描電鏡(SEM)觀察打印支架的形態，可以看到nHA顆粒均勻地分布在聚合物表面。利用能譜(EDS)圖觀察到各元素分布均勻，P和Ca元素的含量隨著nHA含量的增加而增加。隨著nHA含量的增加，復合材料的水接觸角明顯減小(圖2g)。應力-應變曲線顯示，在低nHA含量(5wt%)下，壓縮應力隨nHA含量的增加而升高，這在復合材料的力學性能中并不常見(圖2h)。壓縮模量的變化趨勢與應力基本一致(圖2i)。
a) 細胞行為示意圖 b) CCK-8孵育24 h后3D打印支架上的細胞活力 c) 3天后通過DAPI/phalloidin檢測顯示細胞分布的CLSM圖像 d)不同打印支架幾天內堿性磷酸酶(ALP)和茜素紅S (ARS)的染色情況
圖3 MC3T3-E1細胞在PAEK-COOH-nHA支架上的增殖和成骨潛能
該團隊的細胞實驗結果如圖3所示。細胞計數試劑盒(CCK-8)分析顯示復合材料支架上MC3T3- E1細胞存活率均高于95%(圖3b)，說明復合材料適合成骨細胞的播種和生長。基于SEM圖像觀察，注意到不同支架培養的MC3T3- E1細胞的細胞粘附和擴散形態有很大差異。3天后用DAPI/phalloidin法評價支架細胞增殖能力。與其他支架相比，PAEK-COOH-40% nHA支架的細胞數量最多，說明高nHA含量更有利于MC3T3-E1細胞的增殖(圖3c)。通過ALP染色來評估14天后的ALP活性(圖3d)。隨著nHA含量的增加，復合支架顏色逐漸加深，表明ALP活性逐漸升高。
該團隊合成了PAEK-COOH，并與nHA制成復合材料。由于化學結合，nHA顆粒能均勻地分散在樹脂基體中。復合材料支架的機械性能與骨小梁的吻合良好。體外實驗證明均勻分布的nHA顆?？梢源龠M(jìn)細胞粘附、滲透、增殖和成骨分化。
