彈性體材料，主要是聚二甲基硅氧烷，是微流體系統的重要組成部分。不幸的是，到目前為止，這些系統中使用的大多數彈性體材料都表現出較差的耐化學性。氟化彈性體在這些微流控系統上的片上化學應用很有前景，但在微尺度上成形具有挑戰性，而且難以粘接，而這是制造嵌入式芯片的必要步驟。宋慶川團隊定制合成的氟化光固化樹脂，可以使用還原光聚合3D打印機進行構造，并顯示出高彈性和非凡的耐化學性。該材料具有良好的拉伸性能，線性變形能力達523%，即使在四氫呋喃中浸泡24 h后仍可保持拉伸。此外，各種耐化學腐蝕的微流體元件，包括氣動閥和蠕動泵，也被證明是可行的。這種新型含氟樹脂有望進一步推動芯片上化學應用的發展。

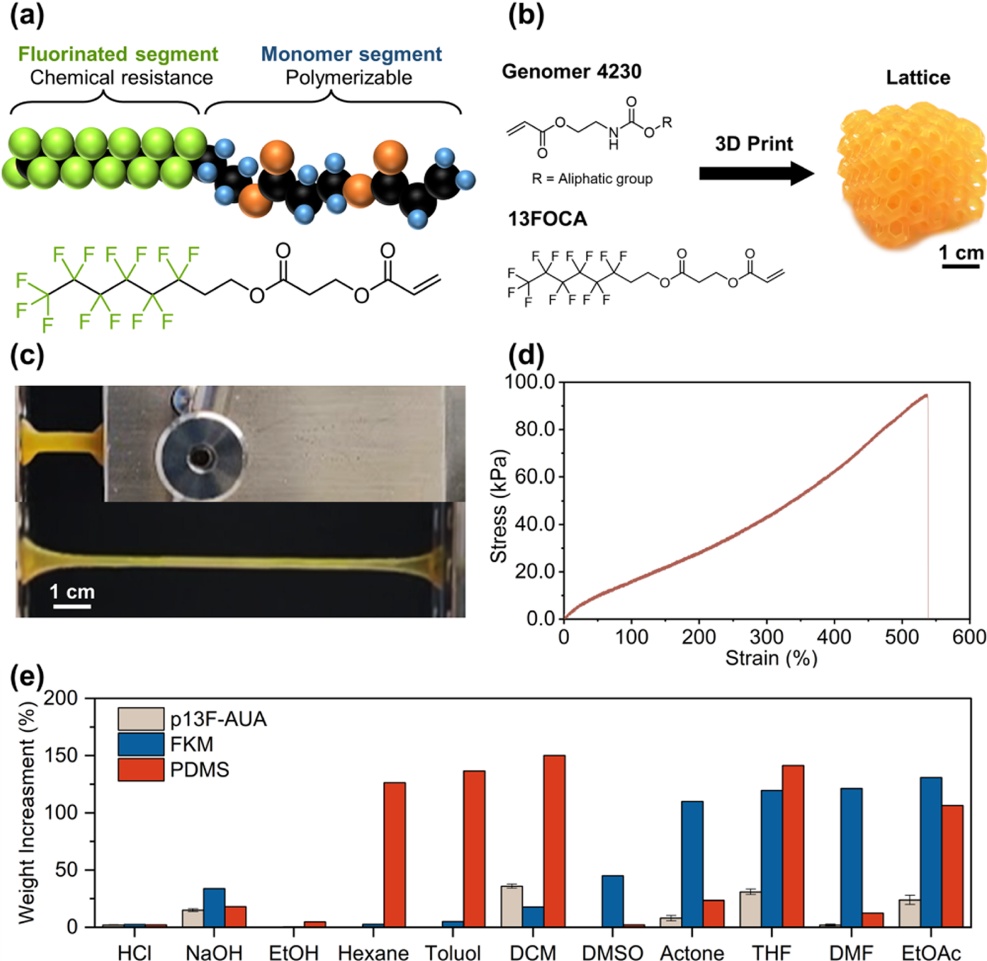

圖1 材料的組成和表征：(a)單體13FOCA的化學結構(b)樹脂的組成拉伸試驗時的拉伸狀態(d)楊氏模量p13F-AUA、氟彈性體(FKM)和聚二甲基硅氧烷(PDMS)在不同溶劑、酸和堿中浸泡1小時后的溶脹。
該團隊采用Steglich酯化法合成了含長全氟烷基鏈的定制化丙烯酸酯單體（圖1a）。將該單體與脂肪族聚氨酯交聯劑共聚得到了一種高拉伸性能的樹脂（圖1b）。隨后該團隊為了評估材料的力學性能，進行了拉伸試驗，從圖1c中可以看出，拉伸能力較高，屈服拉伸強度為523.7±41.6%，其屈服拉伸率超過500%，楊氏模量約為30 kPa（圖1d）。隨后該團隊通過溶脹試驗來表征印刷材料在各種酸、堿和常見有機溶劑中1小時后的化學穩定性，得出高氟含量賦予了特殊的耐各種腐蝕性有機溶劑，膨脹比優于標準的PDMS和氟橡膠（圖1e）。
隨后使用這種多材料印刷來制造微流控膜閥門。為了評價膜閥的有效性，該團隊使用了兩臺可編程氣泵。一個控制流體的泵送，另一個對閥門的微流控通道進行加壓，如圖2a/b所示。圖2c顯示了這種芯片結構中膜閥在不同工作壓力下的控制效果，三個bar表示在不同壓力下泵送液體(本例中為異丙醇)時流量的變化，橫軸表示膜閥的工作壓力。從圖中可以看出，雖然壓力可以可靠地控制通過芯片的流體流量，但當膜閥增壓到200mbar時，即使是6ml /min的高流量也會被堵塞。這證實了微流控閥的預期功能。
利用這些微型閥門，該團隊的目標是操縱不同有機溶劑的流動為了進一步評估微流控閥的可靠性，即四氫呋喃、丙酮和DMF這些溶劑在100毫巴的壓力下被泵入微流控芯片，來評估膜閥在更極端條件下的性能(圖2d)。該團隊對芯片進行了10000次THF泵送，同時反復開啟和關閉膜閥。圖2e/f分別為微流控芯片在第1個和第10000個開關周期后的形態變化。盡管在10000次循環后可以觀察到一些輕微的變形，但瓣膜的功能沒有受到影響，膜上沒有觀察到裂縫。該實驗驗證了結構和材料在極端條件下的可靠性。
圖2 氟化膜閥的多材料印刷 (a)(b)裝置連接圖膜閥在不同工作壓力下的控制效果膜閥在更極端條件下的性能(f)微流控芯片在第1個和第10000個開關周期后的形態變化
該團隊設計的氟化彈性體樹脂填補了微流場中關鍵材料的空白。它不僅為集成的微型泵和閥門帶來了所需的延展性和穩健性，而且同樣重要的是，使其能夠在化學腐蝕環境中可持續地操作這些組件。數字化的可制造性使材料能夠快速地融合成多種設計。其預想這種材料的進步將顯著拓寬微流控大規模集成的應用領域，特別是在芯片化學領域。
