連續纖維因其優異的力學性能、化學穩定性和環境適應性而備受關注。然而，常用的金屬纖維和碳纖維由于其導電性高，對電磁波具有很強的反射作用，因此很難直接應用于電磁吸收。先前的研究主要集中在將連續纖維應用于簡單形狀的頻率選擇表面或使用散射機制來減小雷達橫截面。而基于散射原理的隱身機制很難克服多站雷達的探測。超材料設計越復雜、越精細，結構的電磁波操縱性能就越高。連續纖維3d打印提供了使用連續纖維來制備吸波超材料的工藝路徑。
西安交通大學的張童童采用連續纖維3D打印技術在純聚乳酸塑料基板上制備了碳納米管包覆滌綸纖維集成聚乳酸復合材料的螺旋圖案吸波超材料。螺旋單元結構的排列和連接采用空間填充曲線設計，以降低結構的極化靈敏度。研究了不同單元數的超單胞之間的導電路徑連接對電磁性能的影響。證明了基于空間填充曲線的路徑規劃與單元排布對于連續纖維超材料的通用性。

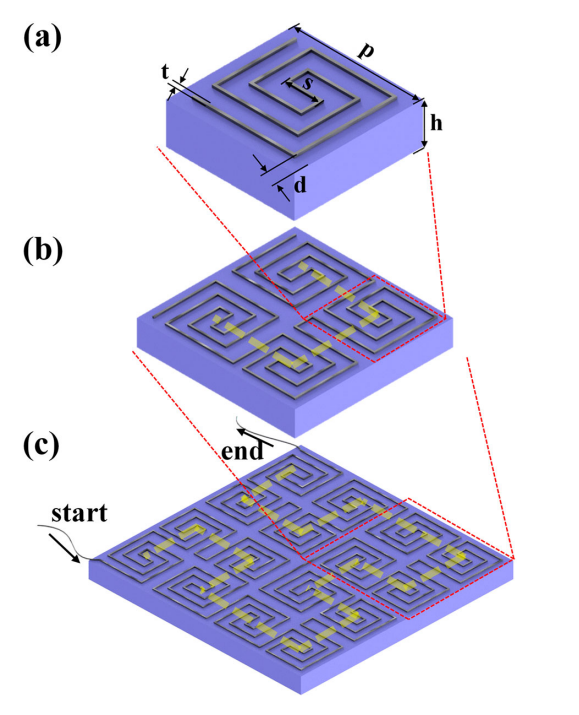

圖1 基于Hibert曲線生成的螺旋形超材料結構圖:(a) IU， (b) SU4， (c) SU16
基于空間填充曲線排布的吸波超材料單元設計不僅將原本單個螺旋形單元的極化敏感性降低，其一筆成型的特性還更適合使用連續纖維3D打印技術來成型。圖2（b）說明不同方向的螺旋單元集成于一個超單胞內提升了吸波功能的穩定性。

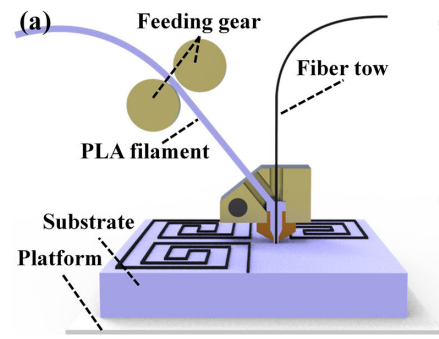

圖2（a）連續纖維3D打印制備吸波超材料原理圖不同單胞數量超單胞的極化穩定性
為了測量電磁波在垂直入射下散射到其他方向的能量，對螺旋形超材料的RCS進行了模擬，并與具有螺旋形的超材料進行了比較。對于以空間填充曲線排列進行旋轉組合的超材料，散射路徑更加多樣化，從而降低了RCS的強峰，能量散射更加對稱。

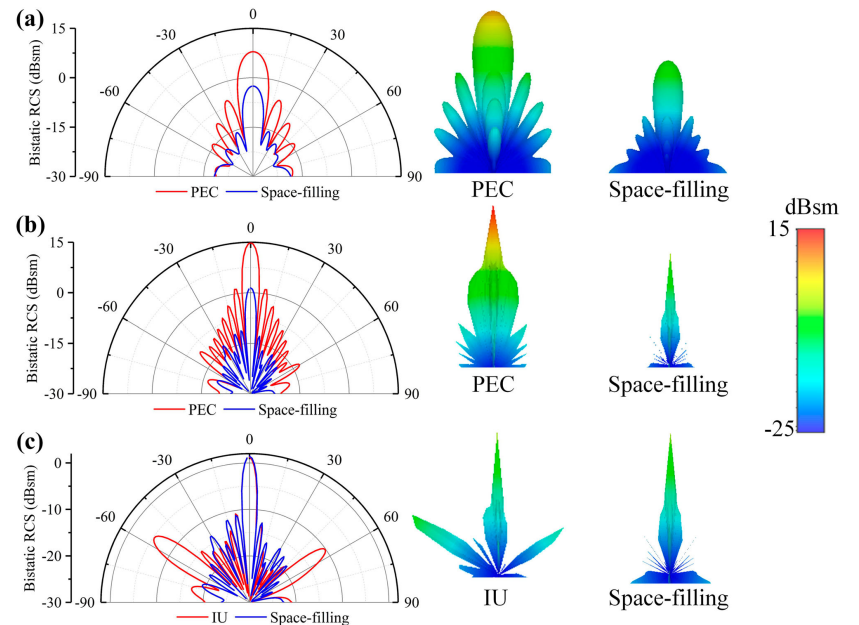

圖3 雙基地RCS極坐標圖和三維圖像:(a) 8 GHz的PEC表面和空間填充超材料，(b) 18 GHz的PEC表面和空間填充超材料，(c) 18 GHz的IU和空間填充超材料。
結果表明，制備樣品的在3.2mm的厚度下反射率小于?10 dB，吸收率大于90%，在8 -18.1 GHz范圍內，與仿真結果基本吻合。在40°斜入射情況下，該波段的吸收率也可達到80%(?8 dB)。這項工作為連續纖維在吸波超材料中的應用提供了靈感。這種成形超材料的工藝和設計方法具有快速成型、輕量化和介質層一體化制造等優點，具有很大的發展?jié)摿Α?/p>
