三維電子產品能夠?qū)⒐δ茈娐芳傻?D器件中，具有輕量化、高集成度和小尺寸等優點，是航空航天等領域未來電子產品的發展趨勢。然而，采用噴墨、氣溶膠噴射打印等電路制造工藝，需要對組件整體進行燒結處理來實現導電層性能，通用性低。因此亟需發展高效高質量的三維共形電子器件制造新方法。
華中科技大學武漢光電國家研究中心團隊提出將熔融沉積成型和激光活化金屬技術結合，在3D打印的PEEK零件上創建三維共形金屬圖案的復合增材制造。研究發現熔融成型基板的打印紋理和孔隙會導致導電鍍層精度下降，為了克服上述問題，在激光活化金屬之前對熔融沉積成型PEEK進行疏水處理，以改變其表面性能，最終將沉積的銅線分辨率提升至60μm。

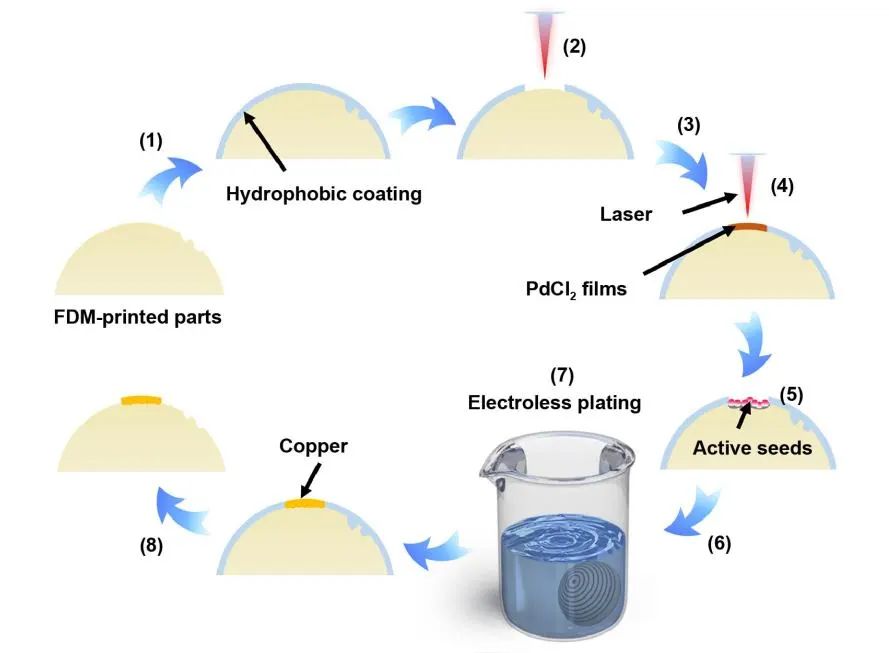

圖1 熔融沉積成型-疏水涂層輔助激光活化金屬化復合增材制造技術示意圖
首先，為了盡可能獲得低粗糙度的PEEK介質基板，重點研究了打印填充間距和后處理工藝對于熔融沉積成型PEEK基板表面粗糙度的影響規律，當填充間距分布在0.38mm-0.40mm范圍內時，獲得了最低的表面粗糙度，通過拋光處理后，其粗糙度可降低到0.47μm；其次，研究了激光對PEEK以及PdCl2的作用機制，得到了具有高表面積。高極性微觀形貌的激光工藝參數，從而得到了均勻致密且粘結性能良好的銅層；然后，針對熔融沉積成型PEEK基板表面存在打印孔隙導致金屬層沉積精度下降的問題，研究者提出疏水涂層輔助激光活化的方法，提升了PdCl2前驅體溶液在基板表面的浸潤選擇性，避免了活化液流入孔隙導致的“溢鍍”現象，并最終將銅線精度提升至60μm。
圖2 通過疏水涂層輔助激光活化金屬化制備的銅層：（a）銅層邊緣；（b）截面形貌；（c、d）60μm銅線
熔融沉積成型PEEK基板不可避免的存在缺陷，如印刷邊框和孔隙，具有較低表面質量，導致的沉積Cu圖案精度較低，該研究引入一種可去除的疏水涂層，在激光活化金屬之前改變?nèi)廴诔练e成型PEEK的表面性能，獲得高精度的三維共形電路，為三維電子器件的一體化制造提供了一種可行性方法，該復合增材制造技術在多層異質材料疊層制造、孔內金屬化以及高密度多層互聯領域具有廣闊應用前景。
