供稿人：陳文瑜、高琳 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2024-07-01
近年來，通過將機械部件與生物材料結合制造而成的生物混合機器人成為了先進機器人研究的一大熱門方向。這類機器人將骨骼肌構建在柔性基底上，由肌肉組織提供動力，從而實現機器人運動。然而，傳統的生物混合機器人盡管可以進行直線運動或大角度轉向，卻很難進行精細的轉向運動。
為解決這一問題，東京大學的研究團隊開發了一種仿人類雙足運動的生物混合雙足機器人。該機器人由漂浮體、柔性基板、腿和骨骼肌組織構成，其中，機器人的腿部采用噴墨3D打印技術制造，以實現其復雜的結構，使之具有一定柔性以支持機器人的運動。

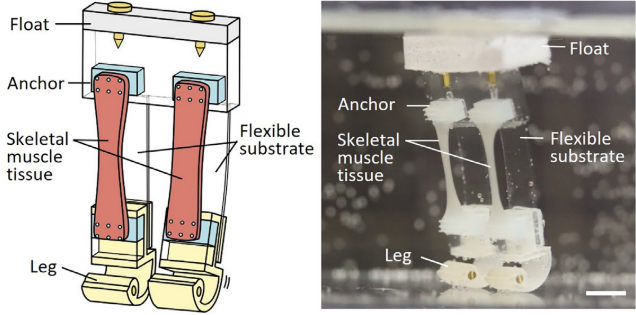

圖1 由骨骼肌驅動的雙足機器人
機器人的運動可以分為三個階段：提升、懸掛和著陸。在第一階段，骨骼肌組織的收縮導致腿部抬升距離持續增加。在第二階段，由于柔性基板和骨骼肌組織的彈性，懸空的腿會產生一定的振蕩，當懸空腿的前進距離達到最大時，釋放肌肉的收縮力。第三階段中，懸空腿由于重力落地，機器人完成向前運動。運動過程中，通過一條腿的重量固定與底面的接觸點以提供物理旋轉中心，從而實現旋轉運動。這種運動方式由于機器人在其運動軸上的距離更短，因此能實現更精確、自由的運動。

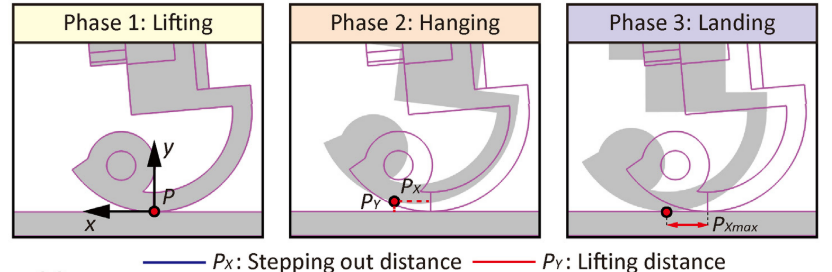

圖2 機器人運動的三個階段
這項研究的結果為培養的骨骼肌組織驅動的軟機器人的發展提供寶貴的見解。此外，這項研究的概念有助于彈性外骨骼的研究，并可以作為動態運動模型用于藥物療效研究和病理生理分析。
