供稿人：馬偉剛、連芩 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2024-07-04
Sm0.025Pb0.9625[(Mg1/3Nb2/3)0.71Ti0.29]O3 (Sm-PMN-PT)陶瓷具有優異的壓電性能，在電子器件中具有很大的應用潛力。然而，傳統制備方法難以制備出結構復雜的Sm-PMN-PT陶瓷，限制了該陶瓷的應用。西安佳通大學機械工程學院連芩教授課題組通過還原光聚合技術(vat photopolymerization，VPP)制造出了具有高壓電性能及高精度復雜結構的Sm-PMN-PT陶瓷，為Sm-PMN-PT陶瓷的制造提供了新的方法，拓展了該陶瓷的應用領域。
Sm-PMN-PT陶瓷顆粒具有高折射率，當紫外光照射Sm-PMN-PT漿料時，紫外光光束會被陶瓷顆粒的散射效應所衰減，這將導致漿料固化深度低，素坯成形困難，基于此，研究人員首先通過選擇高折射率光敏樹脂作為漿料液相以及優化粉體粒徑，獲得了可用于VPP技術的Sm-PMN-PT陶瓷漿料。當曝光功率密度為37.5mW/cm2，曝光時間為8s時，漿料的固化深度為41μm，當剪切速率為100s-1時，漿料的粘度值為0.46Pa·s，且具有剪切變稀性。
圖1 Gyroid、Schwarz_P、Schwarz_D結構的3D模型，素坯，熱解以及燒結件
利用VPP技術成形出了表面質量高，層間結合充分，成形精度高的Sm-PMN-PT陶瓷素坯，測量了陶瓷素坯的成形精度，最大尺寸誤差為239.8±29.7μm。根據熱重分析的結果確定了熱解曲線。優化了燒結溫度，確定最終燒結溫度為1220℃。燒結后的Sm-PMN-PT陶瓷的相對密度為98%，相對介電常數εr、介電損耗tanδ和壓電系數d33分別為6452、0.0434和1230 pC/N。

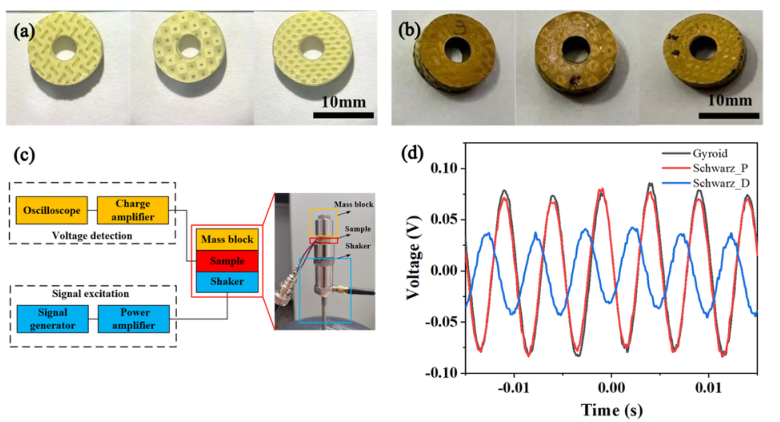

圖2 3-3型壓電復合材料及其能量收集測試
制造出了具有Gyroid、Schwarz_P、Schwarz_D結構的陶瓷件，素坯件、熱解件與燒結件的孔隙清晰可見，無翹曲，裂紋等缺陷，如圖1所示。進而灌注樹脂形成了具有Gyroid、Schwarz_P、Schwarz_D陶瓷結構3-3型壓電復合材料，在周期性載荷驅動下其輸出電壓可達80 mV，如圖2所示，顯示出較好的能量收集性能。
