供稿人：戚書豪、連芩 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2024-07-19
增材制造（AM）技術通過逐層沉積材料來生成三維物體，已經實現了各種先進陶瓷組件的制造。陶瓷材料的增材制造技術包括選擇性激光燒結（SLS）、粘合劑噴射打?。˙JP）、直接墨水書寫（DIW）、立體光刻（SLA）和數字光處理（DLP）等。然而，這些增材制造技術產生的靜態和剛性結構無法滿足先進應用中所需的動態功能需求。為了解決這個問題，四維（4D）打印技術應運而生，它被定義為“3D打印+時間”。一個4D打印的構件是在預定義的外部環境刺激下，能夠隨時間改變其形狀、性質或功能的3D打印智能構件。4D打印技術的關鍵是成熟的3D打印技術和合適的刺激響應材料，這將使許多領域的創新應用中產生新的部件和組件，如航空航天、軟體機器人和生物醫學領域。
目前，4D打印技術的研究主要集中在形狀記憶合金、聚合物和凝膠等材料制成的零件的宏觀變形行為上，如彎曲、伸長、扭轉和波紋等，這些材料對熱、光、水、電流和磁場等刺激具有響應。相比之下，陶瓷材料具有穩定的結構，因此打印的陶瓷素坯或燒結的陶瓷構件都不具有柔性，無法進一步進行形狀重構。因此，開發具有彈性的陶瓷材料和相關4D打印過程對于擴大先進陶瓷的應用領域至關重要。

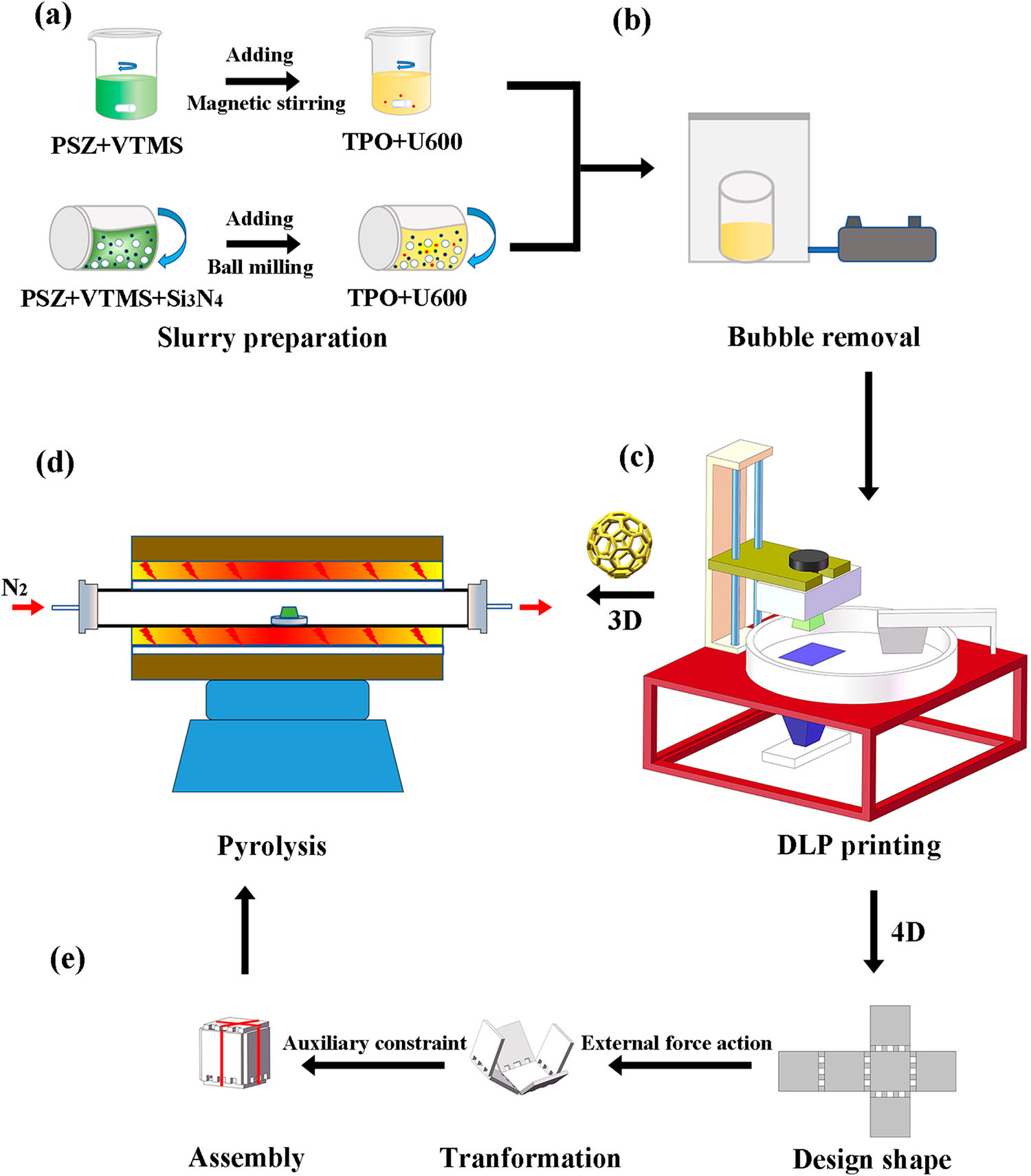

圖1 Ou[1]等開發的柔性聚合物衍生陶瓷制造工藝和可控變形過程
聚合物衍生陶瓷是一類由前驅體熱解形成的陶瓷材料，通過在800-1300℃下將前驅體高分子分解成陶瓷來獲得最終的陶瓷構件，研究者發現通過直接墨水書寫方法制造的高分子前驅體結構具有一定的柔性和變形能力，這為實現可穩定變形的陶瓷結構4D打印提供了機會；然而直接墨水書寫方法的制造精度和特征精細程度較差，難以實現精細結構的可控變形。對此，廣東工業大學伍尚華團隊開發了一種柔性的前驅體液態漿料，可用于陶瓷前驅體的光固化成形。如圖1所示，該團隊將聚硅氮烷（YSZ）和乙烯基三甲氧基硅烷（VTMS）的混合物作為前驅體制備光固化漿料，再通過DLP光固化打印成形前驅體素坯零件。打印的前驅體素坯具有很高的柔性，可以通過較低的壓力進行彎曲、扭曲、折疊和壓縮等復雜的變形模式，打印的薄片結構可以在外力下被組裝變形成多面體結構（如圖2所示）。隨后，通過熱解過程將聚合物轉換為氮化硅陶瓷，發現施加的變形形狀得到了較好的保持。該研究還將氮化硅粉末引入到開發的光固化漿料體系中，研究發現氮化硅的引入顯著降低了前驅體熱解過程中的線收縮率，提高了陶瓷產率，并且有效防止了聚合物到陶瓷轉化過程中樣品的坍塌，通過摻雜10wt %的氮化硅陶瓷將所開發材料的彎曲強度提升至130.61±16.01 MPa，維氏硬度提升至6.43±0.12 GPa。
圖2 制備的聚合物衍生陶瓷在外力下的不同變形模式
柔性聚合物衍生陶瓷的DLP打印技術為陶瓷材料的4D打印提供了新的思路和方法。未來，隨著4D打印技術的不斷發展和完善，增材制造技術制備的陶瓷有望具備更智能的環境響應能力和更優異的性能，從而在更多領域得到應用。
