供稿人：雷沁霖、高琳 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2024-07-20
隨著3D打印技術的飛速發展，軟體機器人的設計和制造領域正在經歷前所未有的革新。軟體機器人以其獨特的柔韌性、適應性和與生俱來的安全特性，正逐步滲透到醫療、探索、制造及人機交互等眾多應用領域。然而，實現軟體機器人的高效驅動和精確控制一直是一個挑戰，特別是對于介電彈性體換能器（DET）這類至關重要的驅動組件。近期，一項由Danner等人主導的研究在《先進功能材料》雜志上發表，介紹了一種基于多材料3D打印技術，使用專為高介電常數設計的硅氧烷墨水制造DET的新方法，為軟體機器人的設計與制造帶來了突破性的進展。
軟體機器人技術的核心在于開發能夠模擬生物體柔軟度和適應性的材料與驅動機制。介電彈性體(DE)作為軟體機器人領域的一類重要材料，其原理是通過外加電場誘導材料形變來實現驅動，但傳統DET材料的高粘度和低屈服應力給3D打印帶來了挑戰。盡管已有針對直接墨水書寫(DIW)優化的DET油墨，但這些油墨往往導致彈性體硬度增加和機械損失增大，影響了DET驅動器的性能。因此，尋找既能滿足打印要求又能保持良好電驅動性能的材料配方成為迫切需求。
為了解決這一問題，來自瑞士聯邦材料科學與技術實驗室（Empa）的Danner等研究人員借鑒了毛細管懸浮液的概念，設計了一種全新的DIW DET油墨。該油墨由兩種不相溶的硅氧烷液體和填料混合而成，形成了一個獨特的毛細管懸浮液體系。這種體系使得油墨的流變學性質（即流動和變形特性）能夠獨立于彈性體的機電性能進行調節，從而打破了加工性能與最終應用性能之間的相互制約關系。通過精確控制填料和次要液體的含量，研究團隊能夠優化打印過程的可加工性，同時保持或增強彈性體的性能。
研究中特別指出，將極性硅氧烷作為次要液體融入墨水中，所得到的打印彈性體的介電常數較之商用聚二甲基硅氧烷提高了四倍之多。這意味著，使用這種新型墨水打印出的器件能在較低電壓下實現有效驅動，大大降低了驅動所需能耗，同時拓寬了軟體機器人的應用范圍。通過多層次的DET設備打印與表征，證實了這種不相溶的毛細管懸浮液不僅改善了油墨的可加工性，還顯著增強了彈性體的性能。
該研究的另一亮點是成功展示了多材料3D打印技術在制造分層DET器件上的應用。這一技術的實現，為軟體機器人的復雜結構設計與功能集成開辟了新天地。通過精確控制不同材料墨水的沉積，研究人員能夠在一個單一的軟體機器人組件中整合多種功能，如驅動、傳感乃至能量存儲，進一步提升了軟體機器人的智能化和多功能性。
為了確保新材料的性能和可靠性，研究團隊采用了多項先進的表征技術。例如，使用熱重分析(TGA)測量材料的熱穩定性，以及掃描電子顯微鏡(SEM)觀察打印結構的微觀形態。這些表征結果不僅驗證了新墨水的化學穩定性和物理結構完整性，也為后續的性能優化提供了基礎數據。
Danner及其同事開發的基于毛細管懸浮液的高介電常數硅氧烷墨水，不僅克服了3D打印軟體機器人驅動組件的加工難題，還顯著提高了器件的性能，使軟體機器人能夠以更低的操作電壓實現高效驅動。這項技術的出現，預示著軟體機器人領域?qū)⒛軌虺浞掷肈ET的全部潛力，為未來的軟體機器人設計提供無限可能。未來的研究方向可能包括進一步優化墨水配方、探索更多種類的極性硅氧烷以及開發更高效的多材料打印策略，以推動軟體機器人技術向更加智能、高效和實用的方向發展。

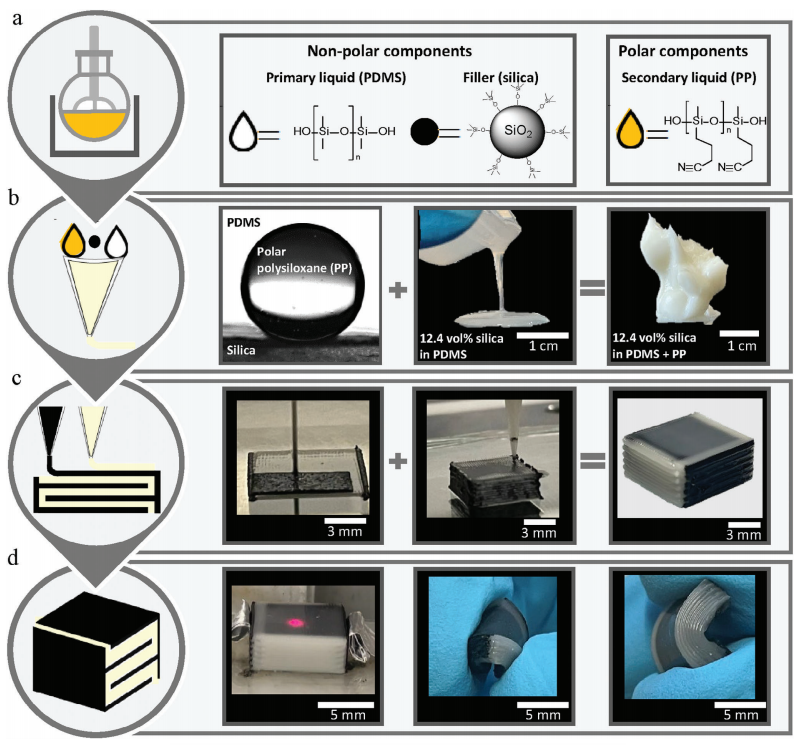

圖1從合成到3D打印疊層介電彈性體致動器的過程
