供稿人：齊晨云、連芩 供稿單位：西安交通大學精密制造技術全國重點實驗室 發布日期：2024-09-01
多孔有機硅泡沫的各種性能主要取決于孔的形狀、尺寸和分布，可以將低密度與優秀的機械、熱、生物醫學、電氣等性能結合在一起。然而，傳統的制備工藝難以兼顧復雜結構和優異性能，迫切需要一種新的多孔泡沫制造方法，旨在獲得具有優異性能和定制幾何結構的多孔泡沫。4D打印是指利用時間驅動預成型材料的變化，可以通過編程預應變、熱、磁及4D打印過程中觸發驅動等刺激實現材料的變形控制，通過4D打印路線開發具有受控元機械性能的彎曲多孔有機硅結構以實現最佳性能具有重要意義。
中國工程物理研究院化學材料研究所Zhang[1]等利用4D打印技術，如圖1所示，通過將熱膨脹微球嵌入到硅橡膠墨水中，利用熱刺激觸發微球的膨脹和硅橡膠的發泡，打印出具有復雜曲面結構的硅橡膠材料，實現了由應變不匹配導致的變形，以及由于壓縮下堆疊細絲的突然屈曲而產生的負剛度效應，從而證明了能量吸收特性和潛力。
圖1 DIW 3D 打印示意圖
（a）雙層長絲打印結構的形狀變形，（b）壓縮下堆疊雙層長絲的典型結構的負剛度效應
該團隊利用4D打印技術制造具有負剛度效應的多孔硅橡膠材料，以增強其能量吸收和沖擊保護性能。首先制備了含有熱膨脹微球的復合硅橡膠墨水，并通過熱刺激使微球膨脹，從而實現硅橡膠基質的同時發泡，如圖2（a）所示，接下來，利用3D打印技術將墨水打印成所需形狀的結構。打印后，通過預固化和進一步固化和發泡的過程，獲得了打印的硅橡膠材料，如圖2（b）所示。 最后，通過實驗測試和性能表征，評估了材料不同結構的能量吸收圖3（a）和沖擊保護性能圖3（b）。

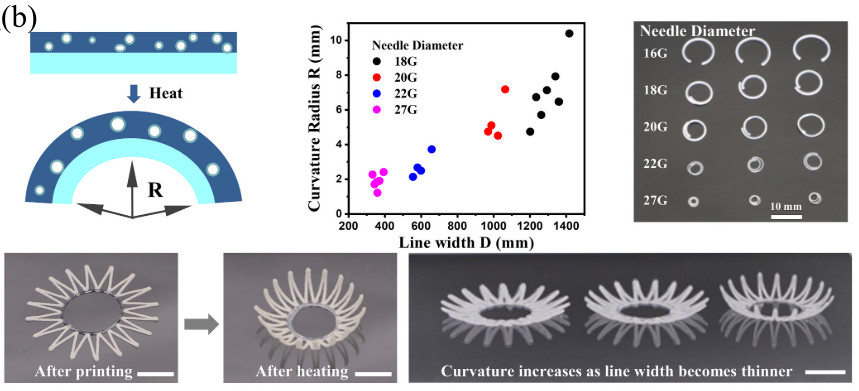

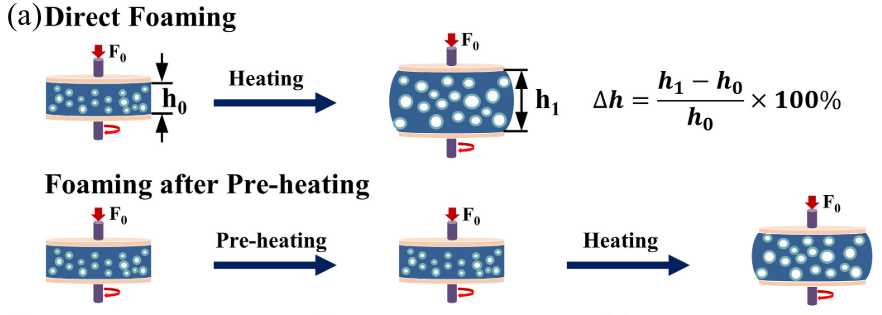

圖2 （a）發泡過程 （b）由雙層細絲組成的打印結構的變形

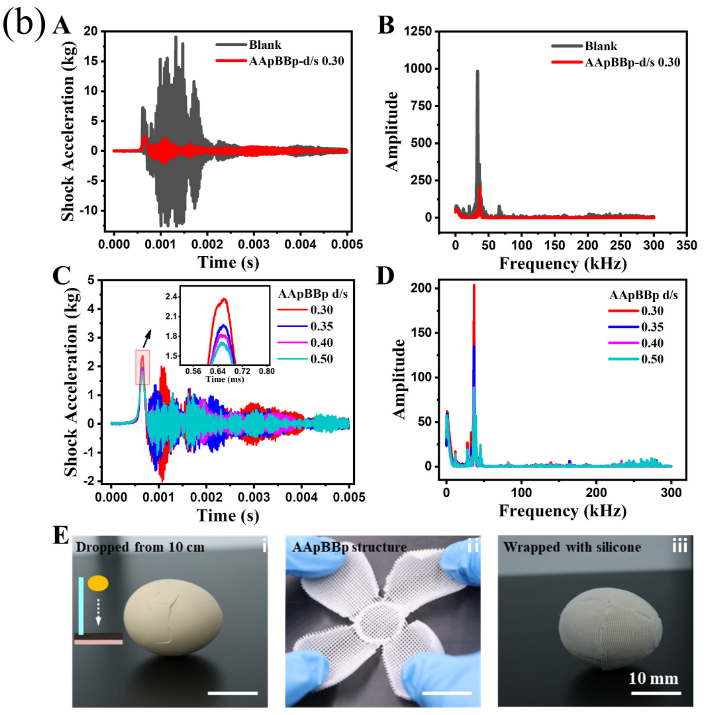

圖3 （a）具有堆疊雙層細絲結構的4D打印多孔有機硅的變形和能量吸收特性；（b）4D 打印多孔有機硅的沖擊防護性能測試實驗
該研究解決了以下問題： 1. 利用4D打印技術制造了具有負剛度效應的多孔硅橡膠材料，通過調控打印結構的熱膨脹比例，實現了材料的形變和負剛度效應，從而提高了能量吸收和沖擊保護性能。 2. 通過控制墨水的成分和打印參數，實現了硅橡膠材料的定制化形狀，適應了不同應用場景中的形狀適應性需求。 3. 通過實驗測試和表征方法，對材料的能量吸收和沖擊保護性能進行了評估，驗證了所制備材料的優越性能。
該研究成功解決了制造具有負剛度效應的多孔硅橡膠材料的技術難題，并為增強能量吸收和沖擊保護性能提供了一種新的解決方案。未來可以進一步研究4D打印多孔有機硅在更廣泛應用場景下的性能優化，如在可穿戴設備中的形狀適應性和能量吸收能力的提升。此外，通過改進打印材料和工藝，有望實現更復雜結構和更高性能。
