半個世紀以來，人們對人體工程學和人體運動學的探索從未間斷。然而，囿于科學技術的落后，對于“人體運動的研究”始終沒有突破性的進展，而由3D軟打印技術所提供的軟傳感器具有可形變的特征，從而能夠測量人體運動的參數，這將會是該研究突破的曙光。
過去，對于人體運動的很多方面均依靠經驗進行，比如足球教練指導隊員們踢球，是通過目測隊員的膝蓋彎曲程度，大腿擺動幅度，以及腳踝的形態等動作因素并與自己踢球的經驗相結合來進行的，這樣的方法無疑是不夠準確也具有很大局限性的。因此，需要一種能夠方便獲取隊員身體形態的精確參數的輔助工具。這樣的輔助工具還可以運用在其他方面，比如，床墊供應商研發一款新的床墊的時候，往往通過“試睡員”試睡后的反饋意見來繼續改進床墊，由于個體差異的因素，顯然這個方法并不能滿足現代人對于高質量睡眠的要求，同時對于研發進度也有很大程度的拖累，而如果能夠通過輔助工具準確地獲得一些床墊和試睡員的參數，比如床墊的彎曲程度，試睡員的脊椎彎曲程度，試睡員的手臂和身體所成的夾角等等，就可以方便地解決這些問題。
由此，需要研發一種輔助工具，使其能夠準確又便利地測量人體運動的參數。2016年12月15日，美國哈佛大學的Ryan L. Truby 和 Jennifer A. Lewis在Nature上發表了一篇題為“Printing soft matter in three dimensions”的綜述[1]，其中介紹了基于光和油墨的3D軟打印技術和所用的軟物質，并強調了幾個新興應用，這之中有一種軟傳感器，可以幫我們實現研究目標。這種軟傳感器通常由可形變的導電材料組成，被附著或封裝在一個絕緣的、可拉伸的軟墊內，而這些傳感器在拉伸或彎曲時其電阻、電容和衰減時間會隨之改變，可以作為應變函數而測量，從而準確地測量物體的形變速度、程度。嵌入式3D打印的自由形式允許快速制造復雜的軟傳感器，并避免常規成型和拉伸過程制成的軟傳感器通常會出現的分層問題。
然而，這些傳感器的一個缺點是它們的呈現滯后：在給定的應變周期期間，導電粒子網絡的分解和重新形成之間存在時間滯后，通過將液態金屬（如共晶鎵銦，eGaIn）集成到軟感測架構中可以克服遲滯所引起的局限。然而，eGaIn和其他液態金屬的高表面張力和復雜表面現象給打印帶來挑戰，因此人們正在嘗試開發更容易形成圖案的碳墨和離子導電溶液。這些最近已經成功地封裝在高度可擴展的彈性體基體中，并用于生產紡織品安裝的電容纖維傳感器。這需要一個經過特別設計的多核打印頭，能夠打印由高度可拉伸的彈性體外殼間隔開的具有同心導電特性的長絲（如圖1）。這些電容性光纖傳感器的電容，電阻和衰減時間則作為應變函數而被測量。
圖1. 3D打印制造的導電長絲[2]
如果要解決實際問題，如運動員的運動參數測量以及床墊的參數測量，還需要合適的載體來固定軟傳感器，實際上，以Heddoko為代表的許多公司已經將軟傳感器與布料進行結合，這使得軟傳感器的固定問題得到解決，床墊上可以裝配有軟傳感器的特殊布料進行測量，而運動員只需穿戴配有軟傳感器的衣物就可以對運動參數進行測量，而這些配有傳感器的衣物并不會對運動員的運動造成的影響則可以忽略不計。
圖2. Heddoko公司研發的智能緊身運動服

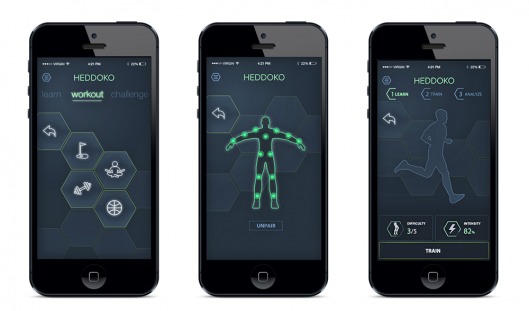

圖3, Heddoko公司研發的智能緊身運動服配套的參數顯示app
3D軟打印技術制造的軟傳感器最大的好處就是在于其柔軟的特性為人們提供最自然的測試條件，記錄最準確的數據，然而，由于材料和設備價格不菲，這項技術目前只適用于小眾人群和定制服務，并不能普遍推廣，但這些問題會隨著時間的推移而改善，軟傳感器仍然是改變?nèi)梭w工程學和人體運動學領域最有前景的方法，在未來改變?nèi)祟惖纳罘绞揭参磭L沒有可能！
