供稿人：侯虎、連芩 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2024-09-07
液固共印增材制造技術通過材料噴射實現了多材料三維流體裝置的一體化制造。這項技術的發展為微流體學、電化學傳感器、芯片實驗室設備以及軟體機器人等領域的應用提供了新的可能性。
傳統的增材制造技術在打印具有復雜內部結構的流體裝置時面臨諸多挑戰，如支撐材料的去除和多材料集成的復雜性。液固共印技術的出現，通過同時沉積光固化和非光固化液滴，解決了這些難題。

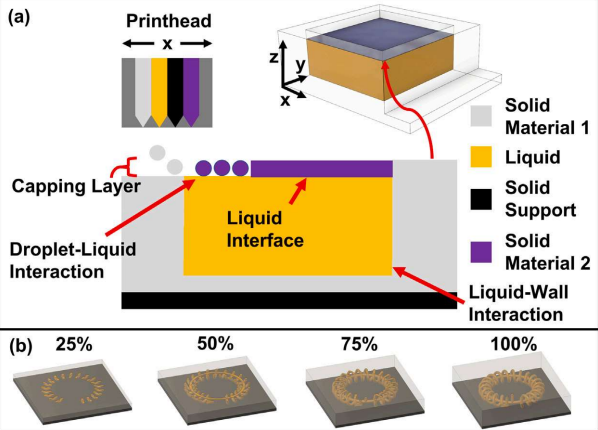

在技術的進展上，液固共印技術能夠同時處理多種材料，包括光固化和非光固化液滴，為制造具有不同功能的集成系統提供了基礎。通過高速成像和計算流體動力學(CFD)模擬，研究了液滴在液體表面的沉積行為，揭示了液滴如何通過表面張力作用在液體表面形成固體層?；趯嶒灪湍M結果，提出了液固共印的設計規則，為微/毫流體裝置的設計提供了指導。如圖1（a）所示為液固共印過程示意圖，在每一層打印時，先將可以光固化的材料噴涂在平臺上進行光固化，以形成可以容納液體不可光固化材料的形狀，再將液體不可光固化材料沉積到已經形成的腔體中。最終完成打印時對其進行封頂處理。如圖1（b）所示，打印過程在物體完成25%、50%、75%和100%時的時間演變。
圖1 液固共印打印過程示意圖

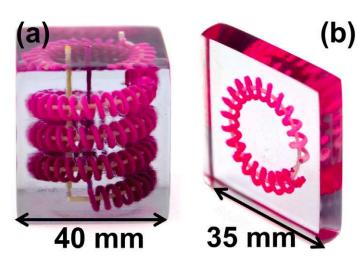

圖2 打印實物
此項技術有望在微流體電路和邏輯系統中，通過精確控制液滴沉積，可以制造出具有復雜流體通道和邏輯控制功能的微流體電路。在電化學傳感器和放大器中，利用不同材料的電化學特性，可以開發出新型的傳感器和信號放大器。在芯片實驗室設備中，該技術能夠集成多種生物化學分析功能于單一芯片上，推動了實驗室設備的微型化和便攜化。在軟體機器人方面，通過集成流體邏輯和控制單元，可以制造出更加復雜和靈活的軟體機器人。如圖2為液固共印打印的實物圖片。
液固共印技術的成功開發標志著增材制造領域的一個重要進展。它不僅提高了制造效率，降低了成本，還為設計和制造具有復雜內部結構的流體裝置提供了新工具。未來，隨著材料科學和打印技術的進步，液固共印技術有望在更多領域得到應用，推動相關行業的技術革新。
