輕質高強碳纖維增強聚醚醚酮復合材料(PEEK-CF)非常適合大量強度要求高和重量敏感的應用。然而，傳統的基于長絲的3D打印方法在吞吐量和增強量方面都受到限制，在使用要求和可實現的強度之間留下了很大的差距。為彌補這一差距，浙江師范大學李熹平教授等人通過自制的螺桿擠出式3D打印設備制備了不同纖維含量（5 wt%、10 wt%、20 wt%、30 wt%）的PEEK-CF復合材料制件，全面評估了制件的力學性能，并探究了熱處理和熱等靜壓對制件力學性能的影響。
圖1為PEEK-CF 復合材料定制設計的螺桿擠出3D打印機，該打印機可以利用復合顆粒材料直接成形，成功實現了高達30% 纖維含量的復合顆粒材料直接成形，進一步提升了PEEK-CF復合材料中的纖維含量。

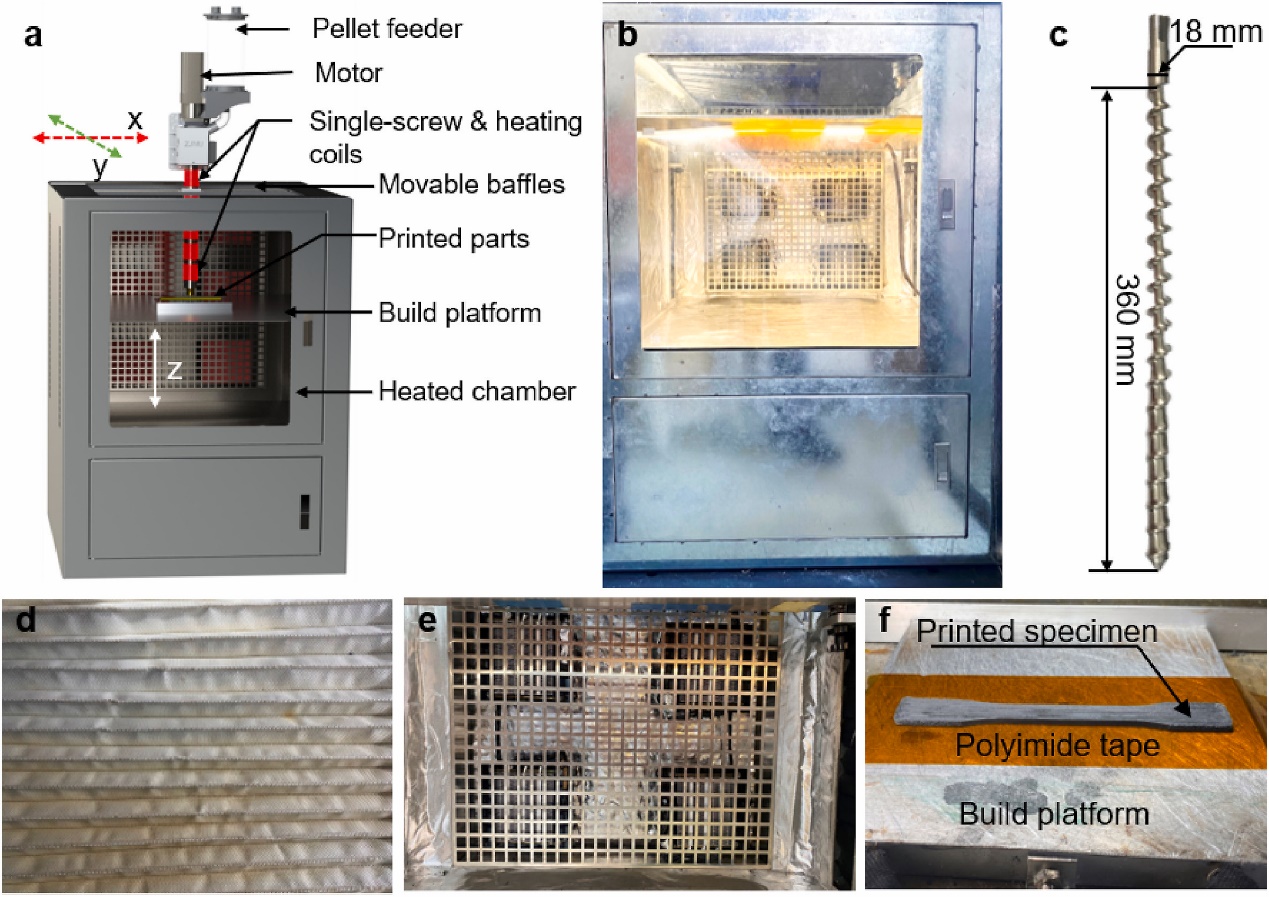

圖1 螺桿擠出式3D打印機：（a）設計示意圖；（b）3D打印機實物圖；（c）擠出螺桿；（d）耐熱折疊擋板；（e）安裝在腔室后部的加熱器；（f）熱床上的打印樣品和聚酰亞胺貼紙
圖2顯示了3D打印的純PEEK和PEEK-CF復合材料制件的力學性能。相較于純PEEK，CF含量的增加提升了制件的強度和模量，但降低了沖擊強度。最值得注意的是，PEEK-30CF的拉伸強度和彈性模量分別達到190.5 MPa和23.0 GPa，其中拉伸強度是純PEEK（92.8 MPa）的兩倍多。類似的，在PEEK-30CF制件中達到了最大的彎曲強度(271.7 MPa)和最大的彎曲模量(23.3 GPa)。此外，在高溫環境下，隨著溫度的增加，PEEK-20CF的拉伸強度逐漸降低。盡管如此，3D 打印的 PEEK-CF 復合材料在高溫下仍然表現出優異的強度。例如，復合材料的拉伸強度在150 ℃時超過105 MPa。這是一個相當高的強度值，與注塑純 PEEK（室溫）和其他 FFF 打印的 PEEK-CF 復合材料的強度相當。通過對PEEK-30CF打印樣件進一步處理發現，熱處理對于制件的性能略有改善，相比之下，熱壓后制件的拉伸強度和模量分別達到218.5 MPa和29.4 GPa，進一步接近注塑制件的強度水平。
圖2 不同纖維含量下3D打印PEEK-CF制件力學性能結果：（a）拉伸強度和彈性模量；（b）彎曲強度和彎曲模量；（c）沖擊強度；（d）PEEK-20CF在高溫下(高達250 ℃)的拉伸強度
該研究利用自制的螺桿擠出式3D打印設備成功打印了高達30%纖維含量的PEEK-CF復合顆粒，獲得了優異的拉伸強度(190.5 MPa)。此外，打印的復合材料在高溫下還表現出出色的機械強度，在250 ℃時達到64.1 MPa。通過退火和熱等靜壓，可以進一步增加制件的結晶度和減小制件孔隙，從而提升制件的力學性能。這項研究展示了使用螺桿擠出式3D打印制備高性能PEEK-CF的巨大潛力，可能會激發人們對 PEEK-CF 復合材料原料設計的新見解，并可能引發高性能熱塑性復合材料增材制造的范式轉變。
