高精度、高性能、高集成度設備的安全運行會時刻受到振動的威脅。例如在光學遙感衛星中，高速動量輪或控制力矩陀螺(CMGs)產生的振動會導致圖像模糊，難以通過成像后處理修復。在振動源和待保護專用系統之間放置隔振器是一種高效可靠的方法，能夠很好的適應各種工程應用。從隔振角度考慮，隔振器被期望具有兩個基本特征，低動態剛度用來擴展隔振頻率范圍，高靜態剛度用來減少過大的靜態位移。為了實現這兩個相互排斥的特性，準零剛度(QZS)被開發出來。QZS主要通過平行放置一個負剛度(NS)單元和一個正剛度(PS)單元來抵消彼此的剛度，但是這種“組合式”設計存在復雜的機制和繁瑣的裝配問題。針對此問題，北京理工大學朱睿教授團隊設計了一種可實現寬頻帶隔振的輕質超結構，首先受超結構的多功能集成能力的啟發，探索了具有“單片”梁狀單元的三維準零剛度超結構的輕量化設計；然后制備了超結構原型，對其進行靜態和振動測試；最后以一個典型的航天器控制力矩陀螺為例，研究了準零剛度超結構的隔振性能。

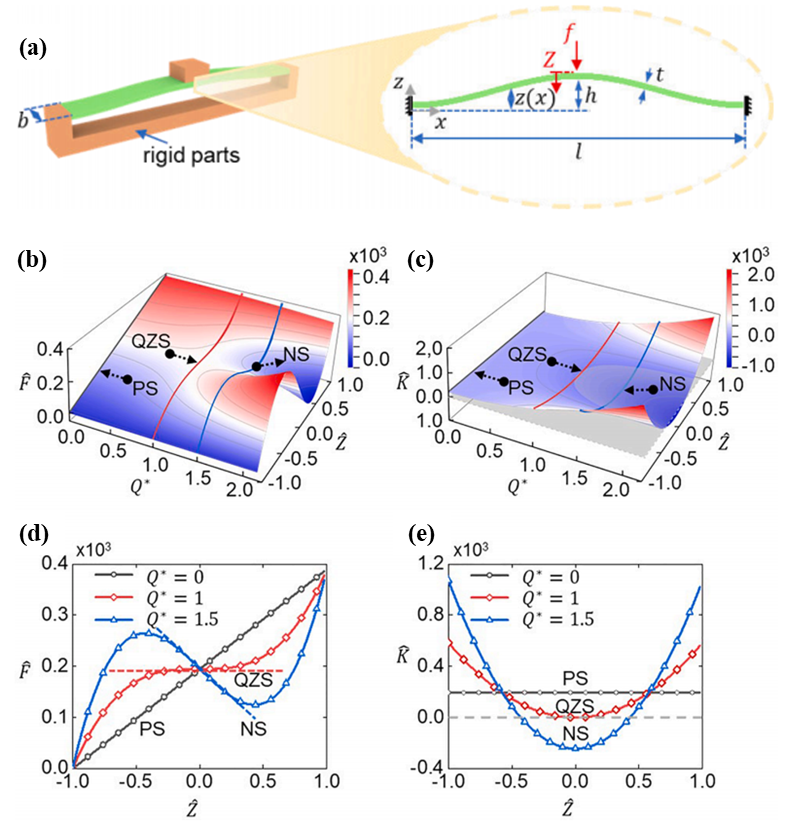

首先是準零剛度超結構的設計。準零剛度超結構單元由嵌入在剛性支撐框架中的彎曲梁組成，彎曲梁可沿著垂直方向產生所需的準零剛度特征，支撐框架用來限制其水平變形，結構參數主要有梁的頂點高度h、跨度l和厚度t，如圖1(a)所示。為了更好的分析結構特性，定義了幾何參數和歸一化參數，其中歸一化位移代表結構變形后的頂點高度與原高度的比值。同時通過公式推導可以發現結構歸一化剛度可以表示為，其中代表線性剛度系數，代表非線性剛度系數，可見線性剛度系數與位移無關，非線性剛度系數是位移的二次函數，那么在靜力平衡位置也就是? = 0處可以實現最小剛度，此時結構為準零剛度需滿足Q=，由圖1(b)-1(e)可以看出歸一化位移、力和幾何參數之間關系，可以發現隨著歸一化幾何參數Q*的增大，正剛度PS、準零剛度QZS和負剛度NS依次出現。

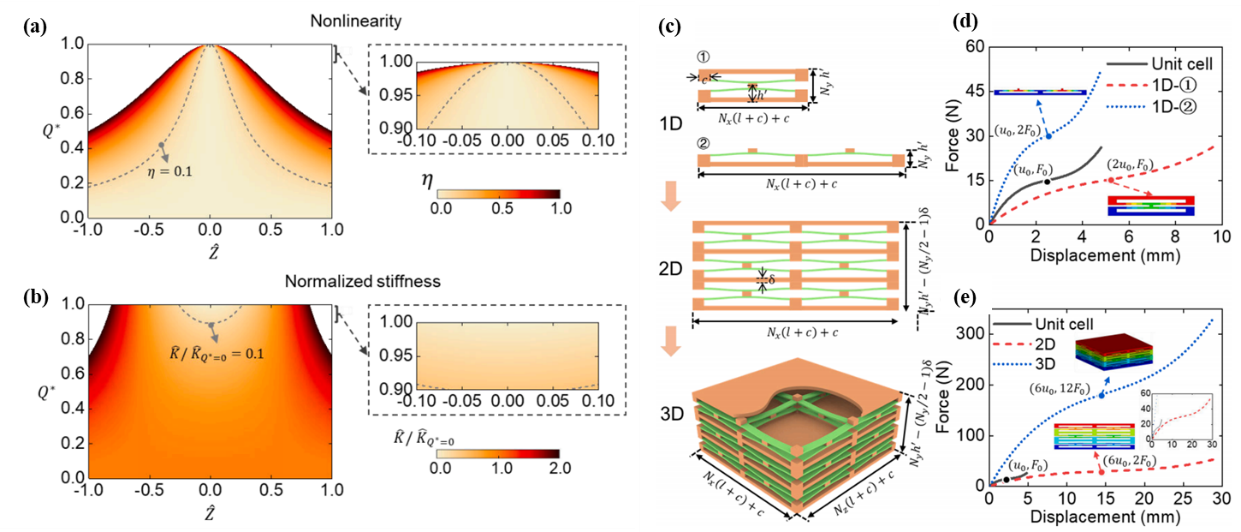

其次對結構進行了非線性分析，用來評估非線性剛度項在準零剛度單元中的影響。將非線性剛度項與線性剛度項之比定義為非線性指標η。由圖2(a)和圖2(b)可以得出非線性指標η和歸一化剛度對歸一化幾何特征參數隨歸一化位移的變化的影響規律。圖中較淺的顏色分別表示較低的非線性和較低的動剛度。首先，當彎曲梁被壓縮為平面狀態(即? = 0)時，非線性和動剛度均達到最低值。其次，隨著幾何特征參數Q*趨近于1，理想的低非線性區域(η≤0.1)逐漸縮小。當彎曲梁被壓縮到接近平坦的狀態(即Z *接近于0)時，當幾何特征參數Q*接近于1時，可以獲得理想的準零剛度特征。

然后是超結構的構建。將所設計的準零剛度單元胞周期性地串聯或并聯組裝，可以構建一維到三維的各種元結構。從一維構型開始，排列僅為串聯的標記為1D-①。排列為并聯的標記為1D-②。然后通過將單元格的串聯和平行排列可以構建成二維構型，進一步分層組裝就可以形成三維構型(圖2(c))。通過將單元格、二維和三維構型進行有限元分析可以發現，對于相同的力，串聯排列使位移增加一倍；對于相同的位移，平行排列使所需的力增加一倍。同樣的疊加原理也可以在三維構型中觀察到，如圖2(d)-(e)所示。

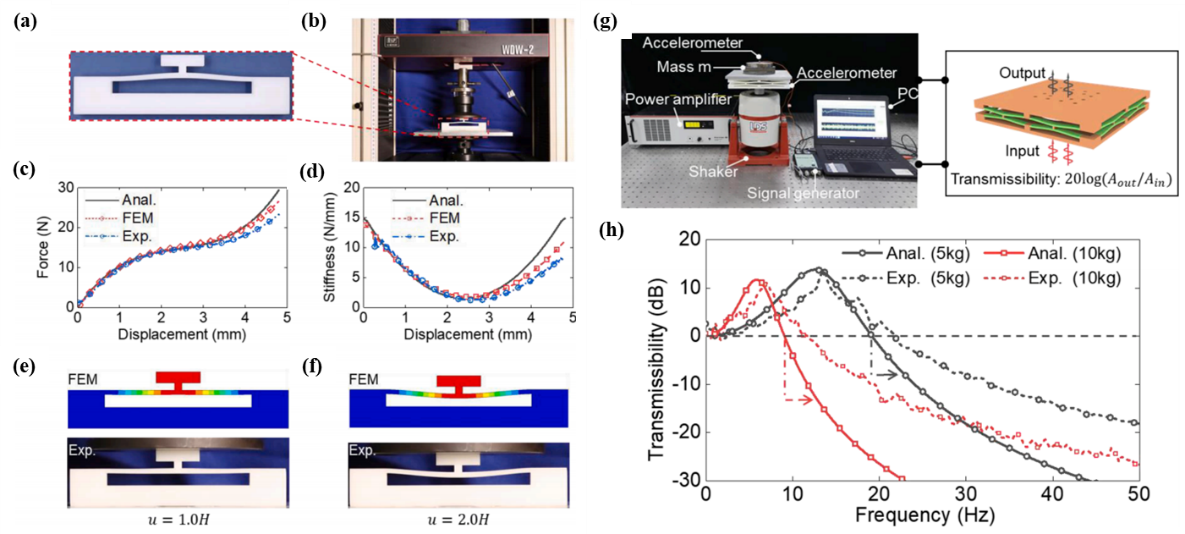

再然后，通過靜、動態實驗驗證了單元胞的準零剛度特性以及三維超結構的隔振能力。對于靜態實驗來說，從解析方法、有限元模擬和實驗角度比較了作用力-位移曲線和相應的剛度結果，證明了結構的準零剛度特性(圖3(a)-(d))。另外比較了結構的有限元變形模式與實驗變形模式，兩者吻合較好(圖3(e)-(f))。對于動態實驗來說，將結構安裝在機電激振器上，比較輸入和輸出信號，通過在振動測試之前，對結構進行可控的壓縮變形，來確保結構在其目標剛度下工作，可以發現當初始力為10kg時，結構初始隔振頻率為11.3 Hz；初始力為5kg時，結構初始隔振頻率為21.7 Hz ，降低了52%，證明了準零剛度結構低頻帶隔振的優異性(圖3(g)-(h))。

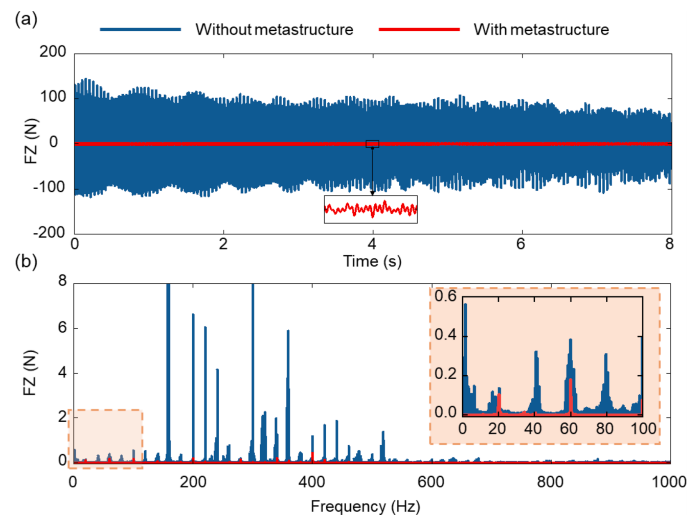

最后以一個典型的航天器控制力矩陀螺為例，研究QZS超結構的隔振性能。首先使用選擇性激光熔化(SLM)技術制造了超結構原型。與之前的航天器控制力矩陀螺相比，總質量僅增加了4.5%，通過將帶有所設計超結構的航天器控制力矩陀螺與不帶所設計超結構的航天器控制力矩陀螺的振動實驗結果進行比較可以發現，超結構的存在導致了激勵力的顯著衰減，降低了90%，同時頻譜分析也證明了超結構的存在使在100到600赫茲的頻率范圍內振動顯著減少，如圖4(a)和4(b)所示。

該研究對具有準零剛度特性的集成元胞元結構的設計、分析、物理實現和應用進行了全面的研究。使人們能夠控制準零剛度特征，以及定制三維元結構的承載能力和變形空間水平，這在許多應用中是非常感興趣的，也是這些新型元結構的明顯優勢。

參考文獻：

1. hao J, Zhou G, Zhang D, et al. Integrated design of a lightweight metastructure for broadband vibration isolation[J]. International Journal of Mechanical Sciences, 2023, 244.
