超低界面張力增材制造（AMULIT）AMULIT與嵌入式3D打印原理一樣，利用材料的剪切力特性，但AMULIT中所使用的支撐材料是一種填充的反向乳液，由硅油連續體中的水滴組成，利用了與有機硅油墨接觸時表現出可忽略不計的界面張力的特性，展示出類似于剪切力的效果。最近，一篇名為《A silicone-based support material eliminates interfacial instabilities in 3D silicone printing”》的文章研究開發了一種有機硅 3D 打印技術，該技術可產生由幾種市售有機硅配方制成的精確、準確、堅固和功能性結構。為了達到這種性能水平，作者開發了一種由硅油乳液制成的支撐材料。這種材料對有機硅油墨的界面張力可以忽略不計，消除了經常導致印刷有機硅特征變形和破裂的破壞性力。
為了配制用于使用PDMS油墨進行3D打印的AMBILIT支持介質，作者制備了以硅油為連續相的反向乳液。對于所有配方，作者發現由硅油中的純水滴制成的乳液非常渾濁，并且抑制了印刷過程的可視化。為了制造光學透明的乳液，作者通過在液滴中加入甘油來匹配兩相的折射率，這使得3D打印過程可以通過攝影在宏觀尺度上成像，并在微觀尺度上使用共聚焦熒光顯微鏡（CFM）成像（圖1D-G）。為了測試界面張力在嵌入式3D打印中的作用，作者將AMULIT支撐介質的性能與由在水中膨脹的填充水凝膠微粒制成的全水支撐介質進行了比較。結果表明，AMULIT方法可以實現比將PDMS印刷到具有相同材料特性的水性支持介質中時所能實現的特征小300至500倍的特征。

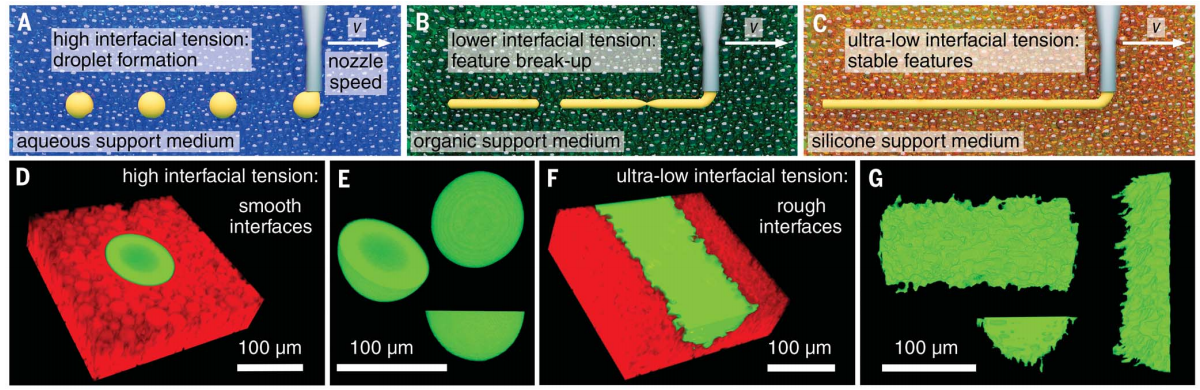

圖1 界面張力驅動器在嵌入式3D打印中具有分解功能
如圖2A所示，做著通過X射線計算機斷層掃描(XRCT)，收集了患者腦動脈瘤的3D血管造影，創建一系列3D打印軌跡。將打印結構在60°C下固化24小時，然后用XRCT成像（圖2C）。通過3D掃描的水平和垂直切片顯示，高度分支的復雜打印血管網絡是空心的，平均壁厚為≈400 μm（圖2D）。使用打印結構的CT掃描創建3D模型，以便與原始血管造影進行定量比較?；颊哐苌Ｐ秃痛蛴∧Ｐ椭g的配準非常好；68%的打印表面位置位于其編程位置的500 μm范圍內，95%位于1 mm以內（圖2E、F）。AMULIT 3D打印方法可用于復制制造的硅膠瓣膜中薄主動脈瓣的復雜半月形。作者根據不同瓣膜組件的生理代表性尺寸（圖2G、H ）設計了一個心臟瓣膜模型。作者使用紫外線固化有機硅配方Silopren UV Electro-225-1作為油墨，并將其印刷到AMULIT材料中（圖2I）。
圖2 腦動脈瘤和主動脈心臟瓣膜模型的AMULIT打印
腦血管系統和心臟瓣膜模型的壁厚是通過使用特征直徑和層間距的組合來設置的。對于不同的打印件，可以通過選擇噴嘴平移速度ν和材料沉積速率Q的組合來選擇特征直徑d。為了系統地探索使用AMULIT技術預測d的程度，作者使用Smooth-On Mold Max 10 PDMS公式在ν和Q的不同組合下打印了一系列線性特征，然后測量了d（圖3A）。在Q和ν的不同組合下進行許多實驗，作者發現該預測與測量的特征直徑非常匹配，沒有可調參數（圖3B）。

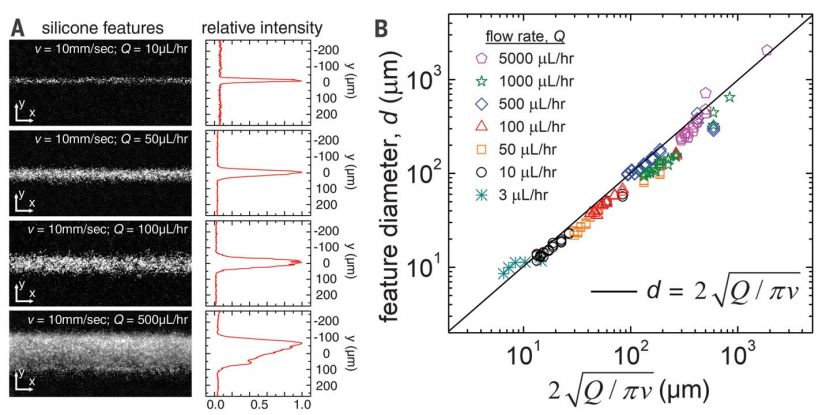

圖3 控制AMULIT打印特征大小
為了測試層與層粘附力在樣品機械完整性中的作用，作者打印了樣品，其擠出特征相對于樣品幾何形狀的長軸在縱向和橫向方向上定向。將打印結構在60°C下固化4小時，然后使用Instron 5943以500 mm/min的加載速率進行測試（圖4A、B）。拉伸應力-應變數據表明，橫向和縱向打印試樣的差異可以忽略不計，彈性模量相同，均為28 kPa（圖4C）。所有打印試樣在低應變水平下均表現出線性應力-應變關系，在較高應變下表現出可重復的應力-應變曲線，在應變大于1000%時失效。

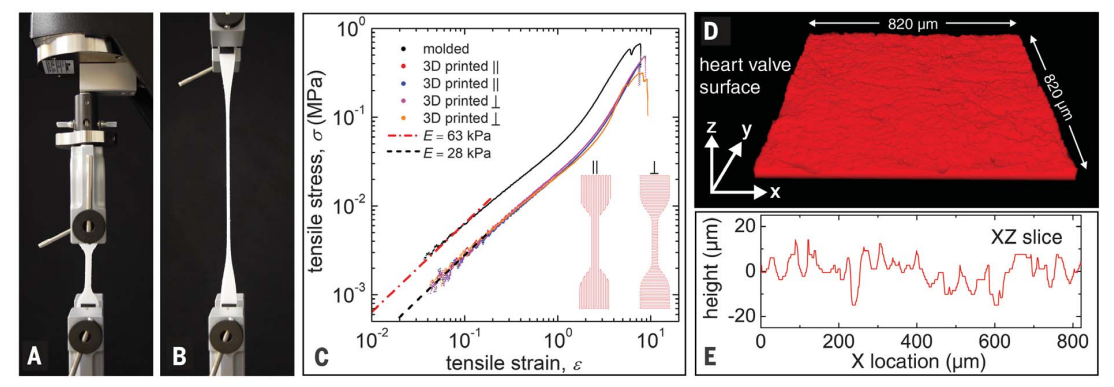

圖4 AMULIT印刷有機硅結構的材料和表面特性
