供稿人：王爽、王富 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2024-11-09
絕大多數聚合反應都是在液體中進行的，要么是純單體，要么是溶解在溶劑中的單體，這是由于與液態反應相關的反應物易于處理和快速擴散。聚合需要反應物質的遷移率，以確保雙分子事件（如引發和傳播）可以以足夠的速率發生，以便將聚合驅動到高轉化率和/或高分子量。但是，大量研究表明，傳統的自由基光聚合不僅可以在固態下進行，而且與液態聚合相比，可以意外地進行相似或更快的反應動力學。最近，一篇題為《Volumetric Additive Manufacturing of Dicyclopentadiene by Solid-State Photopolymerization》的文章，利用低熔點的單體材料雙環戊二烯（DCPD），開展固態與液態材料不同打印效果的研究，研究發現固態打印具有更好的交聯效果，并且成功對固態DCPD進行多種光固化應用，旨在開辟固態打印更多的可能性。
如下圖1a所示，作者從之前塑料晶相中乙烯基聚合物的固態自由基光聚合工作中汲取靈感，認為DCPD的塑料晶相可能適合固態的photoROMP，并且在光差示掃描量熱法（photoDSC）和光流變學數據中證明，DCPD 在固態下確實可以進行光聚合。如下圖1b所示，塑性晶體材料通常由具有長程有序的球狀分子組成，但由于具有顯著的取向遷移率，與傳統的有序有機晶相形成鮮明對比,塑料晶體具有低熔化熵（ΔSm < 20 J mol?1K?1）以及從較低對稱性晶相到塑性晶相的固固熱轉變。如圖1c表面，本研究中使用的DCPD等級的熔點為32°C，從不透明的蠟狀固體轉變?yōu)榈驼扯纫后w。如圖1d所示，DCPD的光學顯微照片進一步證實了這一點，DCPD從其熔化溫度以上重結晶，形成易于可見的微尺度晶域，具有長程有序。
圖1 混合水凝膠油墨的表征
如圖2a是為了研究DCPD通過photoROMP在固態中光聚合的能力，利用了先前研究的光潛伏催化劑和光敏劑系統，如圖 2b 所示，這導致了快速的光聚合和合理的適用期。加入催化劑、光敏劑和共引發劑后，觀察到DCPD的熔點略有下降（熔點降至30°C），但熔點仍高于室溫。如圖2c所示，輻照開始后，有一個類似的誘導期，然后隨著聚合而快速增加儲存模量，然后逐漸增加，最終在輻照1000秒后達到最終的平臺模量，這些實驗表明，DCPD在液態和固態下都可以進行光聚合，在20°C下達到固態高原儲存模量的時間與在35°C下聚合液態樹脂的時間僅相差兩倍。如圖2d所示，以液體形式聚合的樣品和以固態聚合的樣品之間的交聯密度（具有相似的橡膠平臺模量）或玻璃化轉變沒有差異。如圖2e所示，兩種類型的樣品表現出相似的模量和斷裂應變。
圖2 具有穿孔的圖案化納米纖維膜（PN膜）的表征
為了進一步探索固態光聚合制造復雜結構的能力，通過藍光（475 nm）數字光處理（DLP）投影儀進行了無掩?；叶葓D案化。研究了在不同UltraCat負載下，在固態下光聚合的交聯 pDCPD 的固化深度隨光劑量的變化。使用光強度（或總光劑量）來控制固化深度，不同光強度下的灰度拍打提供了制造具有不同拓?fù)浣Y(jié)構的高結構（固化深度高達約9 mm）的能力（圖 3a），例如用于光刻的二進制圖案（圖 3b）或灰度圖案以創建 3D 結構（圖 3c）。

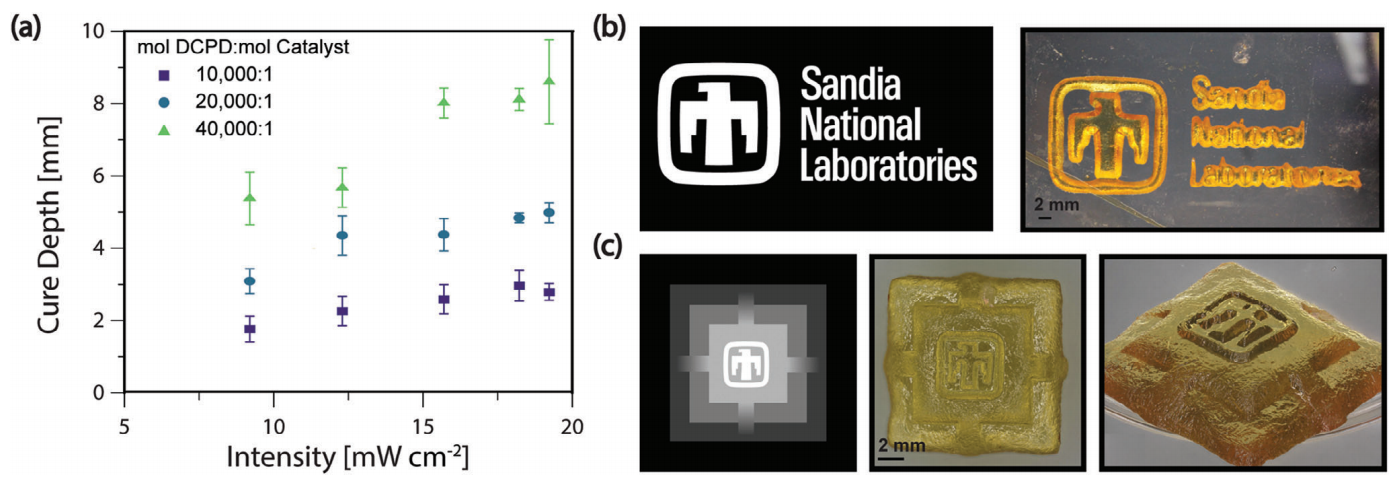

圖3 DCPD光聚合制造復雜結構的能力
如圖4a，結合嵌入式打印方法以及光固化打印，其中，固體材料被封裝在凝固的DCPD樹脂中，然后選擇性地進行光聚合，通過這個技術打印了如圖4b所示的豎琴模型。如圖4c，利用這種方法可用于修復切割管，連接兩個切割件，并創建防水修復。如圖4d，DCPD樹脂通過浸漬涂層和凝固的多次迭代施加到玻璃瓶上，隨后對保形模制的樣品進行光聚合，以產生帶有與小瓶螺紋相對應的瓶蓋。如圖4e，通過從正交角度投影到含有固體 DCPD 的比色皿中來實現體積型打印。使用固體樹脂打印具有防止物體沉降并顯著減少反應性物質在輻照區域外擴散的獨特好處。

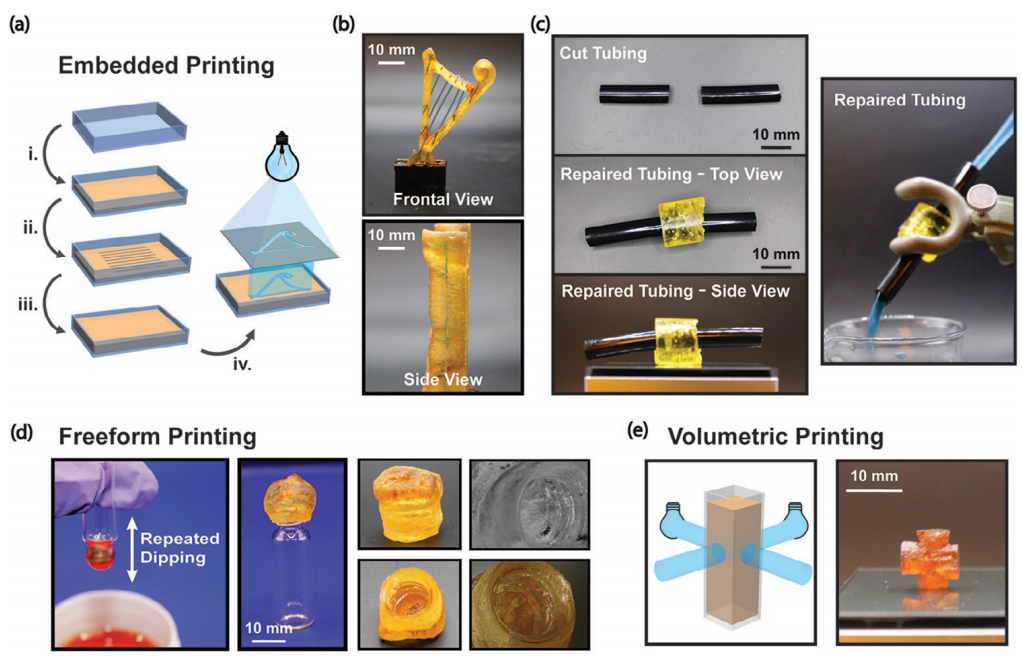

圖4 DCPD固體樹脂的多種打印測試方案
M. M. Hausladen, E. Baca, K. A. Nogales, L. N. Appelhans, B. Kaehr, C. M. Hamel, S. C. Leguizamon, Volumetric Additive Manufacturing of Dicyclopentadiene by Solid-State Photopolymerization. Adv. Sci. 2024, 2402385. https://doi.org/10.1002/advs.202402385
