供稿人：尹文成、王玲 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2024-11-24
對于中高頻噪聲通常使用雙層隔音墻、多孔纖維材料、多孔泡沫材料等傳統材料或結構，但此類方法隔絕低頻噪音通常需要非常厚的尺寸，不適合緊湊的環境。局域共振聲子晶體為低頻噪聲的控制提供了方案：常用局部共振超材料按結構可分為膜式聲學超材料和板型聲學超材料，膜式聲學超材料通常將質量粘附在薄膜上，膜的張力難以精準控制，結構耐久性也不夠；而板型沒有這一缺陷。
但傳統板型聲學超材料想要實現寬頻帶隔聲就得設計的很厚，不利于應用，因此本文設計了一種層壓聲學超材料（LAMS），通過面內梯度參數與局部共振單元厚度方向的層級層壓并行耦合，可以同時拓寬帶寬并增加振幅。基于對兩層SLAM的數值分析，本研究討論了傳輸損耗（TL）的結果和層間疊加耦合隔聲的工作機理。LAMS的TL分析揭示了其在低頻寬帶范圍內實現超強隔音效果的能力。通過半解析方法和小規模阻抗管實驗驗證了本研究中數值分析的準確性。本文提出的LAMS在各種高噪聲機械設備或工作場所的寬帶降噪控制方面具有巨大的潛力。[1]
結構設計：層壓聲學超材料由兩個不同結構的單層聲學超材料（SLAM）組成，分別為SLAM-A和SLAM-B，兩層SLAM之間有一定的空氣間隙。SLAM-A中單胞尺寸相同，內部有多種不同大小質量塊并且不均勻分布，而SLAM-B中單胞尺寸不一樣。

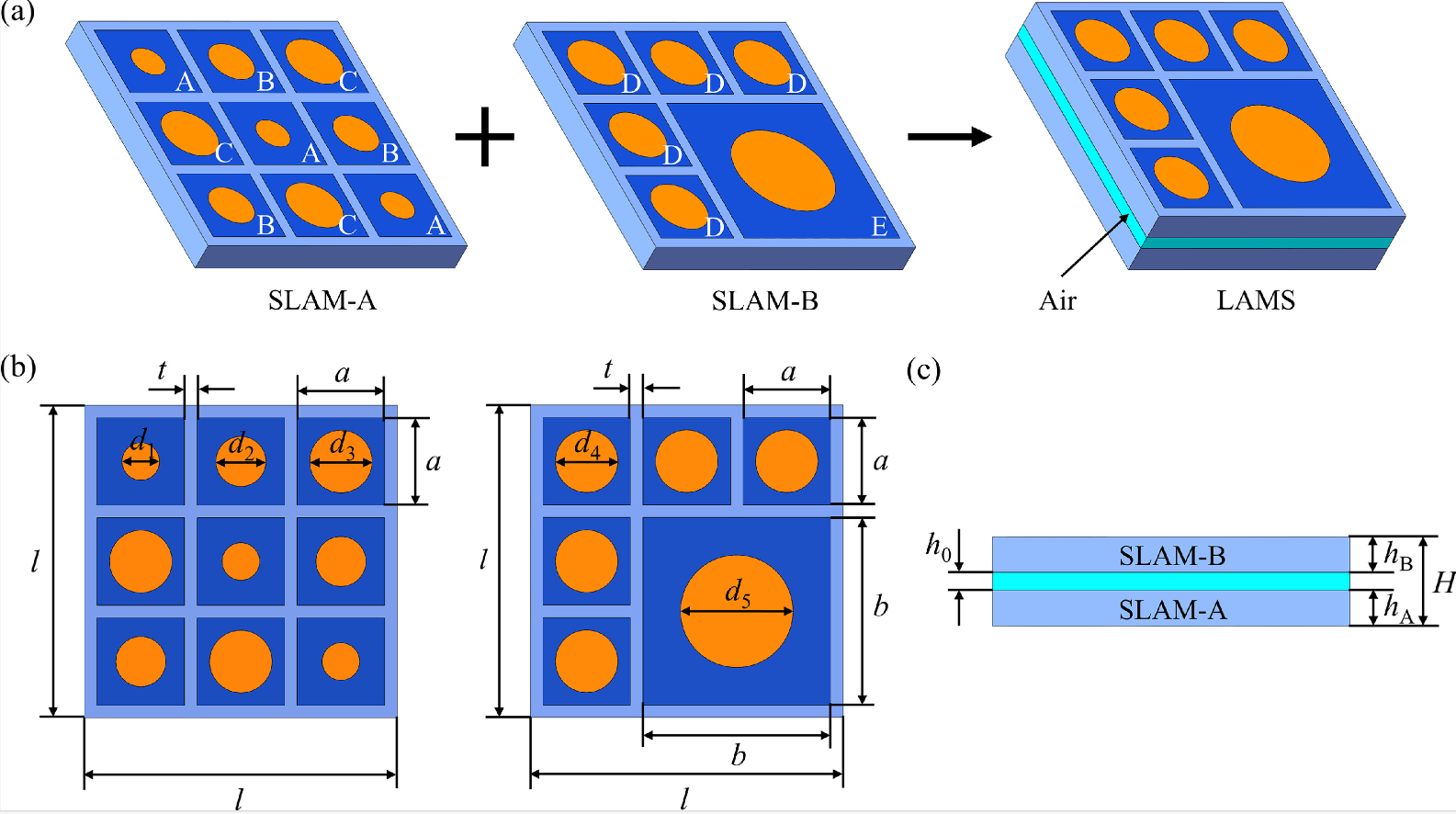

圖1 （a）LAMS組成示意圖兩層SLAM的幾何尺寸LAMS各部件的厚度尺寸
對結構進行隔聲性能分析，結果表明，單個SLAM-A和-B的工作頻段依然局限于較小的范圍，單獨使用效果不夠理想，因此為了進一步提高隔聲能力，拓寬隔聲頻帶，這里考慮設計成在厚度方向串聯兩者的超材料形式，中間預留一定的空氣間隙。結合后的隔聲曲線如圖所示，隔聲范圍結合了兩者各自的頻段，且隔聲的峰值遠超單個超材料，這表明所設計的LAMS可以在很寬的頻率范圍內實現超強隔音。

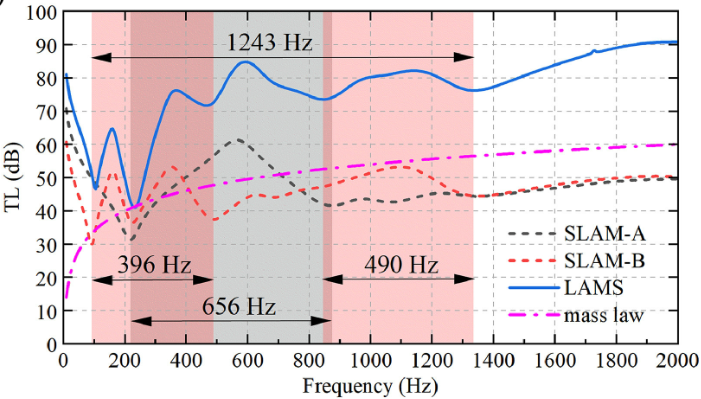

圖2 LAMS的傳輸特性曲線（為了便于比較，給出了SLAM-A和SLAM-B的傳輸特性以及與LAMS具有相同表面密度的質量定律預測結果）
之后進行實驗驗證，實驗樣件如圖所示，兩塊層壓板之間用鋁框架隔開。實驗結果與仿真結果存在一定差異，但是隔聲峰值和谷值頻率存在相似性，結果可靠。

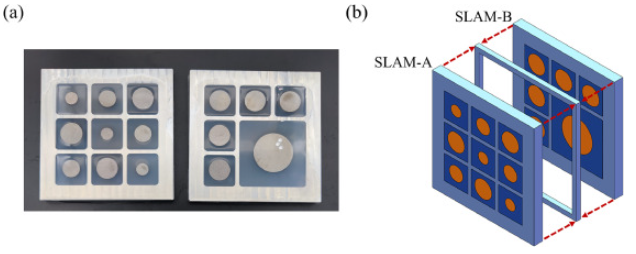

圖3（a） 實驗樣品照片 LAMS樣品組合示意圖
與現有的隔聲超材料相比，本文提出的LAMS具有厚度薄、工作頻帶寬、隔聲幅度高等優點，在各種高噪聲機械設備或工作場所的寬帶降噪控制中具有廣闊的應用前景。
