供稿人:陳衍龍、連芩 供稿單位:西安交通大學精密微納制造技術全國重點實驗室 發布日期:2024-12-31
三維(3D)微結構的制備技術已經成為至關重要的探索方向之一,為設計和制造具有獨特功能的微器件提供了巨大潛力。三維微結構主要包括不同形狀的三維主體結構及各種腔體結構(包括孔、槽、通道等)。如果直接采用3D打印技術制備高精度通道結構,樹脂的殘留會導致腔體結構的堵塞,所以?xún)H使用3D打印技術難以達到通道制造所需的高精度要求。
因此,北京理工大學的Chen等[1]將投影微立體光固化成型技術(PμSL)與飛秒激光貝塞爾光束鉆孔相結合,如圖1所示,創建了具有高度定制、精確結構(包括尺寸精度和深徑比)和高效加工的三維結構,并將此應用于生產定制微針。
圖1 面投影微立體光刻與飛秒激光貝塞爾光束制孔相結合的實驗系統示意圖
該團隊研究了飛秒激光貝塞爾光束在PμSL成型樣品上的微孔加工過程,并探究了不同切片方向?qū)︼w秒激光貝塞爾制孔成孔能力的影響,如圖2所示。實驗結果表明,橫向切片可以實現穩定的微孔,并且通過加工排孔后沿孔裂片的方式,證明了該加工方法能夠在三維打印實體中產生連續穩定的高深徑比微孔結構。

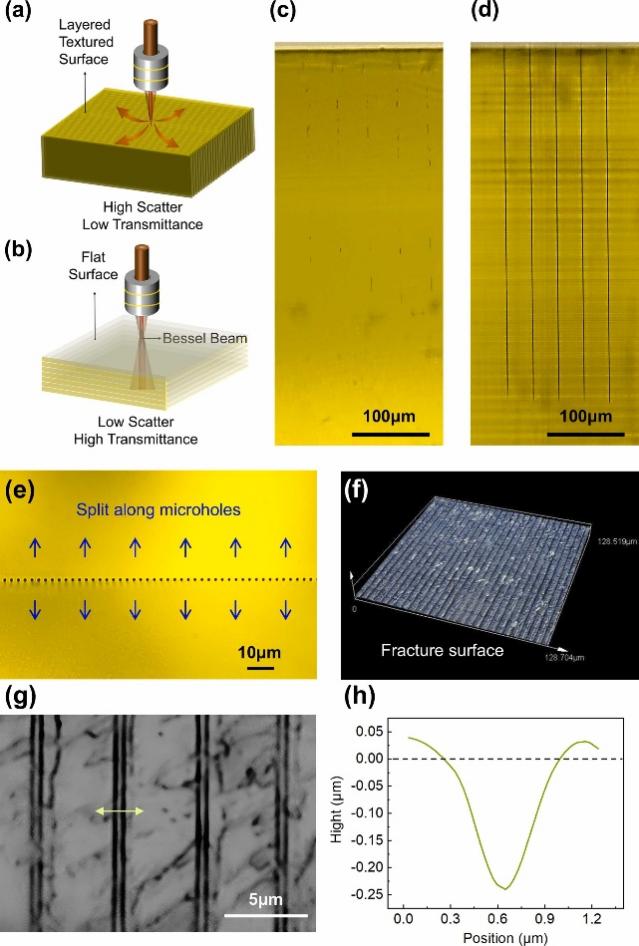

圖2 飛秒激光貝塞爾光束在兩個切片表面下處理的結果
微針因其體積小巧、結構復雜,對微孔鉆孔具有極大影響,研究團隊提出了空心微針的解決方案以解決深度限制,并成功應用于各種定制微針的制造。此外,還引入了一種兩階段鉆孔方法,可在微針上高效地加工微孔,展示精確的定位和圓度。鑒于單個微針體積小,其載藥和提取能力自然受限。因此,為充分發揮微針功效,通常以微針陣列的形式使用,以實現效率最大化。研究團隊利用圖像識別技術對每個微針進行精確定位,確保貝塞爾光束能夠精確地對準每個微針的尖端中心,從而形成均勻且形狀規則的微孔。在確保微孔加工質量的同時,貝塞爾光束的單脈沖穿孔機制還提供了高效的加工速度,實現了每秒高達20萬個孔的峰值制孔速度,如圖3所示。

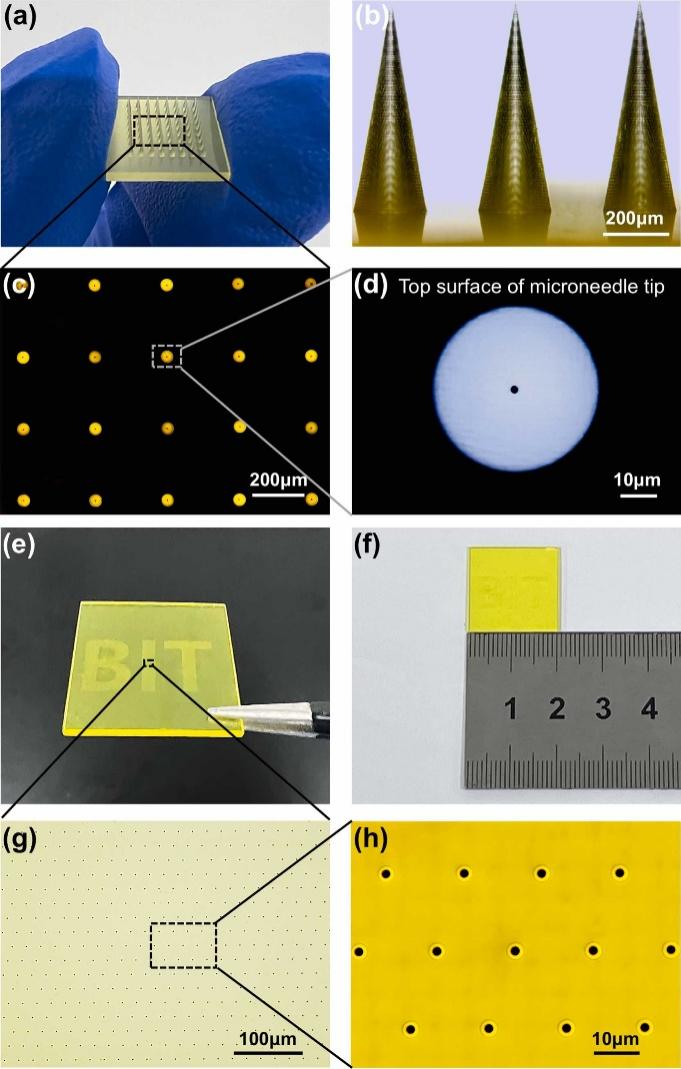

圖3 空心微針陣列的制備及大幅面微孔加工能力展示
綜上所述,利用PμSL技術和飛秒激光貝塞爾光束相結合的方法,能夠?qū)崿F(xiàn)在微針上高深徑比微孔的制備。該方法證明了實現直徑約1μm的微孔的可行性,并且具有極高的制孔效率,尤其對于提取細胞外囊泡和小分子藥物遞送等領域具有廣闊應用前景。這項技術有望通過其多功能性來創建具有內部微通道的復雜三維器件,從而增強疾病的診斷和治療。
