供稿人：齊晨云、連芩 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2025-03-01
還原光聚合（VPP）技術因其精細的分辨率、適應性和快速原型制作能力在微流控芯片制造等精密微加工應用領域備受推崇。然而，紫外線能量穿透導致的樹脂過固化難題給微通道等精密結構打印帶來了巨大障礙。解決還原光聚合打印過程中的過固化問題有助于實現結構的高精度制造，同時也可以為結構后處理形性控制提供保障。
都柏林大學Nan Zhang[1]等通過研究樹脂特性與過固化之間的復雜關系解決了微通道打印過程中的過固化難題。首先，該團設計了支柱結構，通過對每種固化厚度下支柱結構的測量與數據曲線擬合確定了透明樹脂打印的打印參數，如圖1所示，確定了最佳打印參數后，利用確定的參數打印出閉合內聯微流控芯片。根據光固化數學模型，持續的能量照射會促使微通道內的樹脂逐漸固化，從而導致過度固化。因此，為了更好地避免微結構形成過固化的打印件，減少過固化對微流控芯片印刷的影響，該團隊通過改變通道頂部厚度的方法，研究了不同通道頂部厚度對打印件過固化的影響。

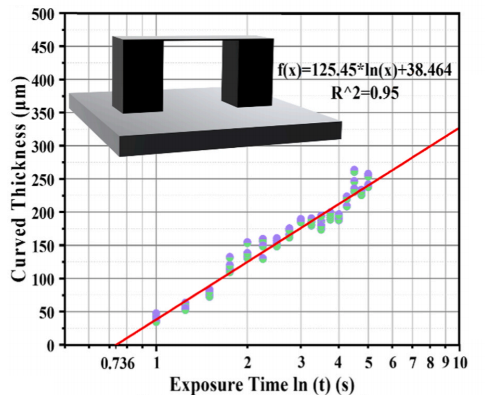

圖1 固化性能測試模型與擬合曲線

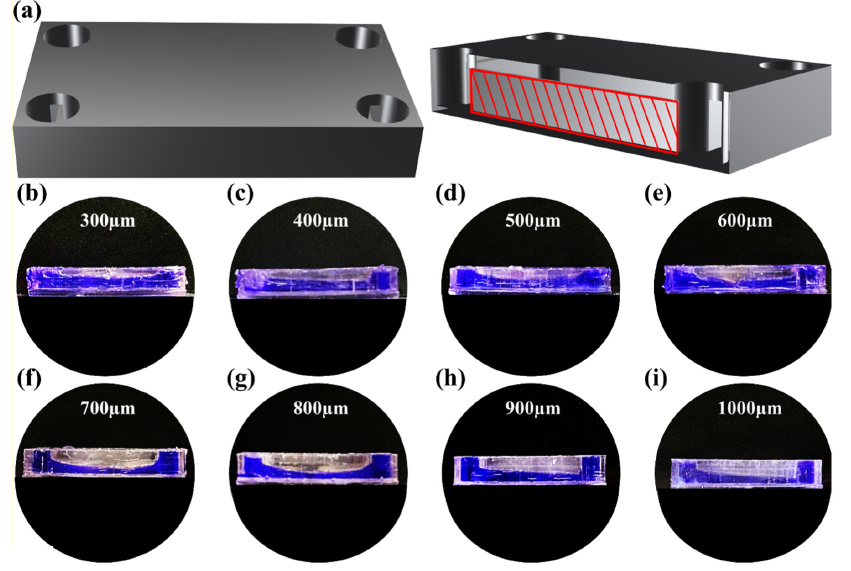

圖2 不同通道頂部厚度對打印件過固化的影響
隨著頂部厚度增加~(i)，紫外光穿透減少，過固化逐漸減弱
根據對圖2中通道截面分析，打印后的微流控芯片通道過固化現象完全偏離了紫外線能量穿透模型的預測?；诖爽F(xiàn)象，該團隊采用COMSOL仿真研究實際的光固化打印過程如圖3所示。分析表明，在打印過程中，離型膜與固化結構表面之間的粘附力促使樹脂在封閉式微流控芯片的內部通道中定向流動。此外，通道內壁上不均勻的樹脂擠出會沉淀出不規則的過固化表現，導致“梯形截面”。實驗和模擬結果表明，不同粘度和表面粗糙度的樹脂會表現出不同的過固化行為，從而影響最終通道的打印精度。

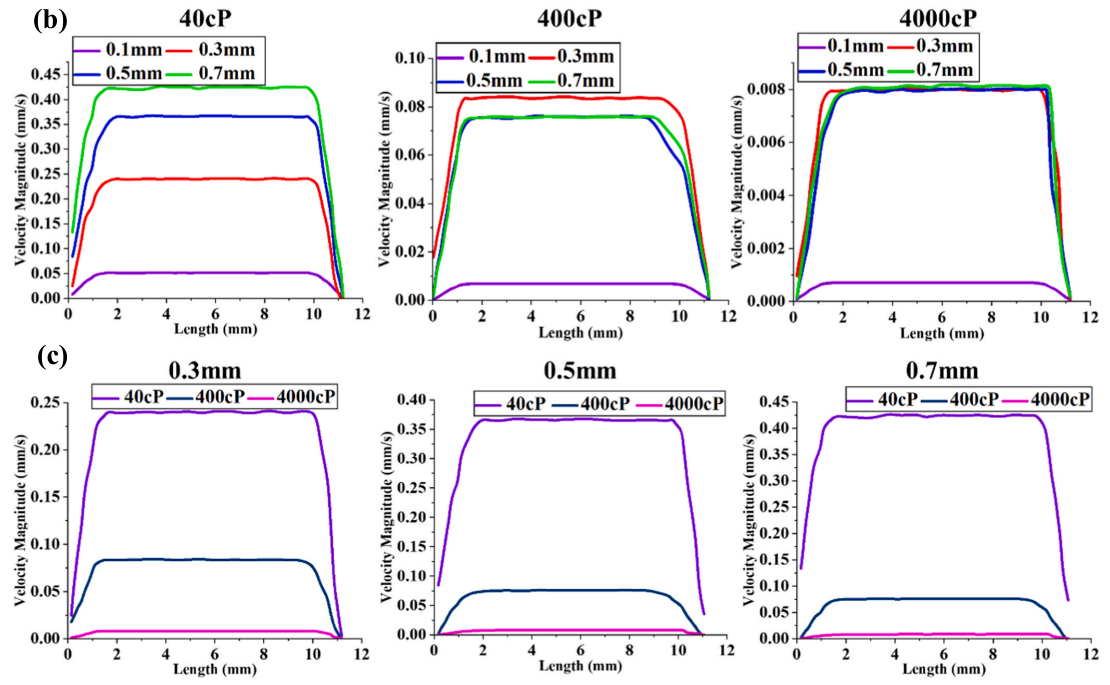

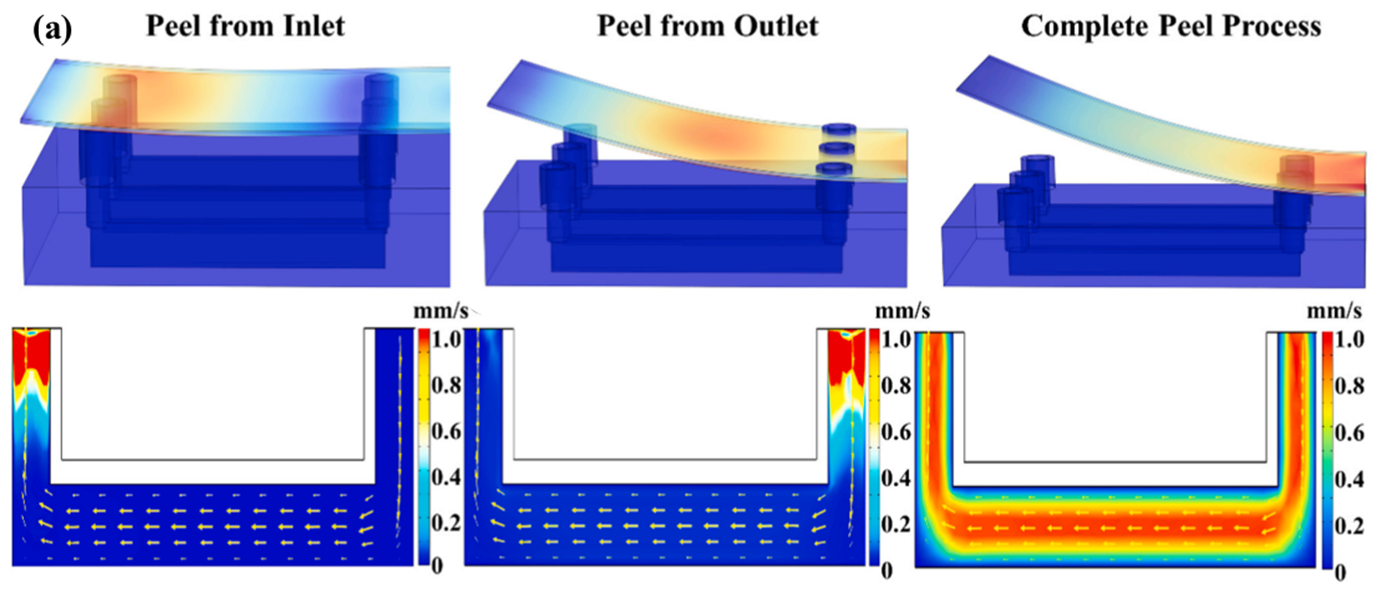

圖3 （a）離型膜與打印件的剝離過程及對應的樹脂流速變化；（b）不同樹脂粘度下微通道內的樹脂流速；（c）不同樹脂分離位置下微通道內樹脂流速
該研究結合實際的光固化打印過程和COMSOL的FSI模擬模型，發現樹脂粘度和固化結構的表面粗糙度顯著影響微通道內的樹脂流速和壓力，從而影響固化后的截面完整性，隨后，使用五種不同的樹脂打印封閉的微通道結構，并觀察得到的微通道橫截面。結果證實，粘度和表面粗糙度較低的樹脂可以得到梯形截面，而粘度較高的樹脂可以得到理想的矩形形狀，這與模擬結論非常吻合。
該研究闡明了控制DLP打印微通道內流體力學和剝離現象的復雜動力學，并強調了樹脂性能對解決打印過程過固化問題的影響，有望拓展至其他光固化材料的過固化打印分析，促進高精度復雜內腔、通道等結構制造和更廣泛的光固化技術應用。
