供稿人：李紅艷、連芩 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2025-03-04
隨著電子信息產業的迅速發展，電磁污染和干擾問題日益凸顯，對人類生活和軍事安全構成威脅。尤其在軍事領域，提高飛行器的隱身性能，減少雷達等偵測系統的探測概率，已成為提升戰場生存能力的關鍵。電磁屏蔽技術是減少電磁輻射干擾、實現飛行器隱身的重要手段。然而，傳統材料和結構的電磁性能受到其固有尺寸的限制，難以動態響應外部激勵信號。
鋇鈦酸鹽作為一種典型的鐵電材料，因其高介電常數特性，在微波吸收領域受到關注。西北工業大學的梅慧等通過3D打印技術實現了鋇鈦酸鹽基超材料微波吸收體的一體化制造，研究表明，通過調整結構參數，可以獲得完全不同的電磁響應。
研究中使用微米級鈦酸鋇（BaTiO3）制備了體積分?jǐn)?shù)為40%的光固化漿料，利用數字光處（DLP）技術3D打印具有復雜幾何形狀的BaTiO3基電磁超材料。TPMS結構因其高度對稱性和大表面積，有助于延長微波在材料中的傳播路徑，增加微波吸收性能。TPMS結構單胞尺寸（UCD）變化會影響結構的最小周期單元數量，從而影響結構的電磁波吸收和屏蔽特性。相對密度（RD）的變化會影響材料的整體等效介電常數。為實現最佳電磁參數，通過改變Gyroid結構的UCD與RD的設計來調整超材料的阻抗匹配特性，以確保入射的電磁波能夠進入材料內部而不是被反射(圖1)。設計了從1T到5T的不同UCD（1T = 1.47 mm），以及10%，20%，30%，40%，和50%的不同RD。

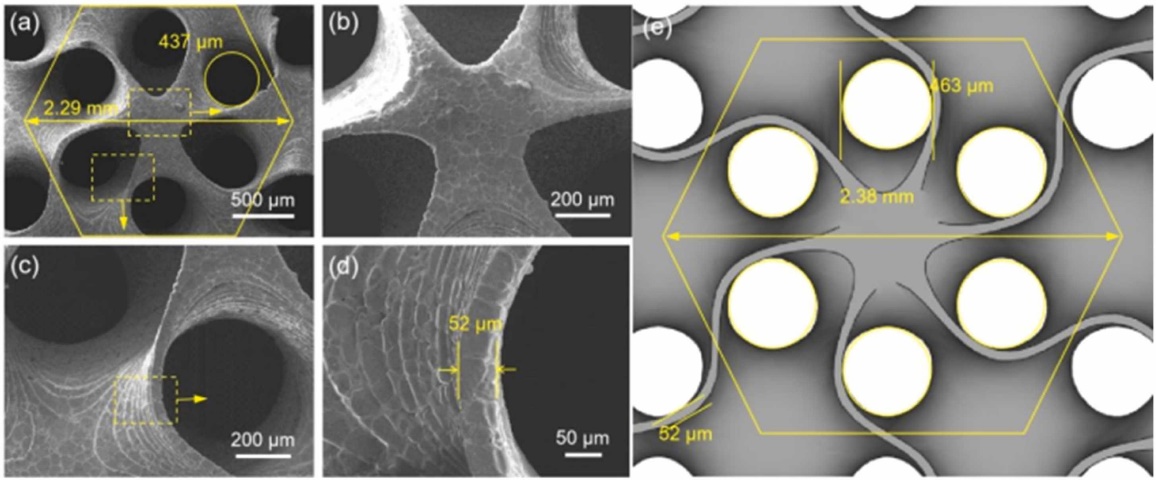

圖1 3d打印BaTiO3在UCD為1T，RD為10%時的的掃描電子顯微鏡圖像:(a)單胞;(b-d) (a)的放大圖像;(e)結構參數
測試結果表明在X波段，當UCD為1T（1.47 mm）且RD為10%時，鋇鈦酸鹽超材料實現了最佳的微波吸收性能，最小反射損耗為：-59.06 dB（圖2a），有效吸收帶寬為1.7 GHz（圖2b）。當UCD為2T時，鋇鈦酸鹽超材料的總屏蔽效能為15.98 dB，表明通過優化宏觀結構可以實現超材料從電磁屏蔽到微波吸收的轉變。
圖2（a） 反射損失的二維等值線圖，（b）反射損失曲線
研究闡明了超結構設計對電磁響應有明顯影響。通過增強結構設計和定制，可以制造出高性能電磁超材料。為探索鐵電材料在國防工業變頻和主動隱身領域的研究前景奠定了良好的基礎。
