供稿人：萬永康、高琳 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2025-03-07
增材制造（Additive Manufacturing, AM）近年來因其能高效制造復雜幾何形狀的能力，廣泛應用于建筑工程和其他工業領域。然而，由于重力引起的懸垂效應，打印過程中常需額外的支撐結構以防止構件變形或坍塌，這不僅增加了材料消耗，還會在移除支撐結構后影響表面質量?，F(xiàn)有研究通過拓?fù)鋬?yōu)化（Topology Optimization, TO）設計自支撐結構以減少對支撐的依賴，但大多集中于傳統的三軸增材制造（3-axis AM）。這類方法因構建方向單一，往往會犧牲結構剛度。相比之下，多軸增材制造（Multi-Axis AM）提供了靈活的構建方向，但如何結合多軸技術進行結構優化尚未充分研究。
浙江大學Guo等學者針對三軸增材制造只能單一方向沉積材料的問題，開發出多軸增材制造并設計三維自支撐結構。通過利用多軸系統的可旋轉基礎平臺，該方法能自動識別優化的局部構建方向及相應的結構拓?fù)?，以最小化懸垂（圖1A）。該方法的有效性通過幾個數值示例得以證明，結果通過在VERICUT中的打印模擬進行數值驗證，并通過使用多軸線弧增材制造（WAAM）機進行物理驗證。結果表明，采用基于多軸的方法可以將三軸基于懸垂約束造成的性能下降減少到可忽略的水平，相比三軸AM的最大性能下降20%以上，多軸方案均控制在10%以內。并且，通過優化局部構建方向與整體打印路徑，有效避免了打印噴嘴與已打印部分的碰撞（圖1B）。

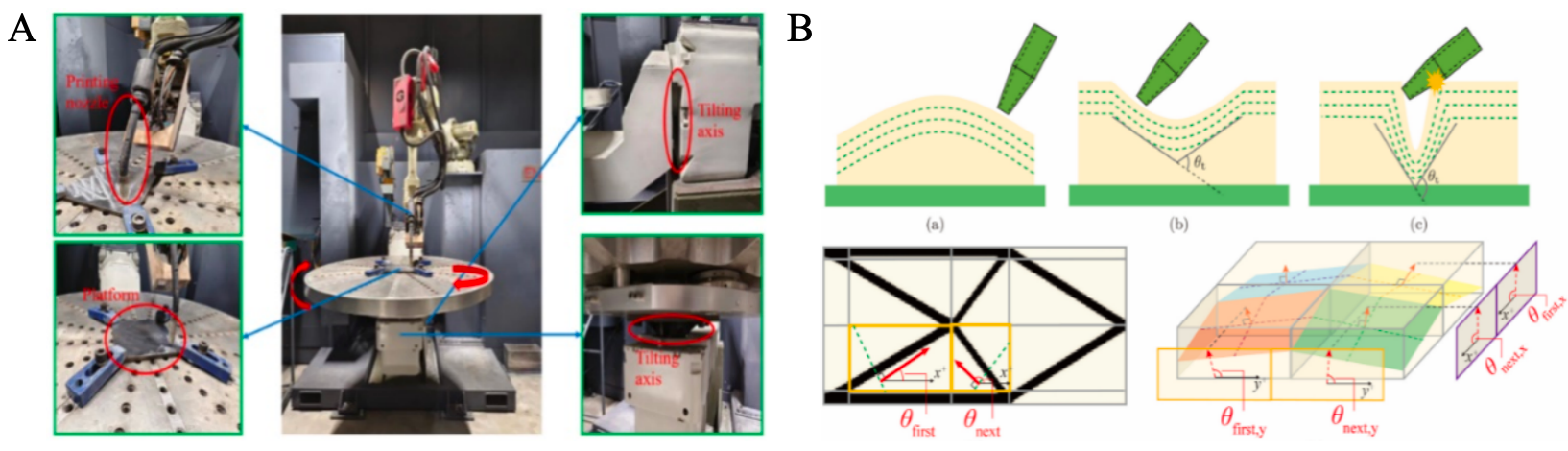

圖1 多軸WAAM打印平臺及打印策略
總結而言，該研究提供了一種全新的增材制造優化方法，結合拓?fù)鋬?yōu)化與多軸打印技術，拓寬了結構設計與制造的自由度。并且，通過設計和制造一體化的優化方法，不僅提升了打印質量，還提高了增材制造技術的工業適用性。這項研究對促進建筑和制造領域的技術進步具有重要推動作用。
