聚合物材料擠出（ME）增材制造技術，因其材料利用率高、運行成本低以及支持汽車、航空航天和醫療等各個領域的多種材料而得到廣泛應用。然而，薄弱的層間強度仍然是材料擠出 3D 打印零件應用的一個關鍵限制。為此，南京航空航天大學的占小紅教授等人提出了一種非接觸式電磁感應后處理方法來解決這個問題。該方法旨在通過引入Fe3O4 顆粒，在交變磁場下誘導發熱，從而增強 3D打印PA12樣品的薄弱層間強度。對經過感應后處理的3D打印樣品的發熱特性、表面形貌、結晶行為和層間性能進行了系統研究。
圖 1說明了通過感應后處理增強3D打印樣品的界面強度所涉及的步驟。該過程包括三個主要步驟。步驟1（圖1（a））中Fe3O4顆粒通過行星式球磨機充分混合兩小時。使用單螺桿擠出機將混合顆粒用于生產混合長絲（改性PA12長絲、MPA12、Fe3O4。隨后，在步驟2（圖1(b))中，使用混合長絲進行3D打印MPA12 和連續碳纖維增強 MPA12 （CFRMPA12）。在步驟3（圖1（c））中，采用電磁感應后處理方法來誘導Fe3O4發熱，誘導產生的熱量促進樹脂在界面處的纏結和擴散，最終增強界面強度。

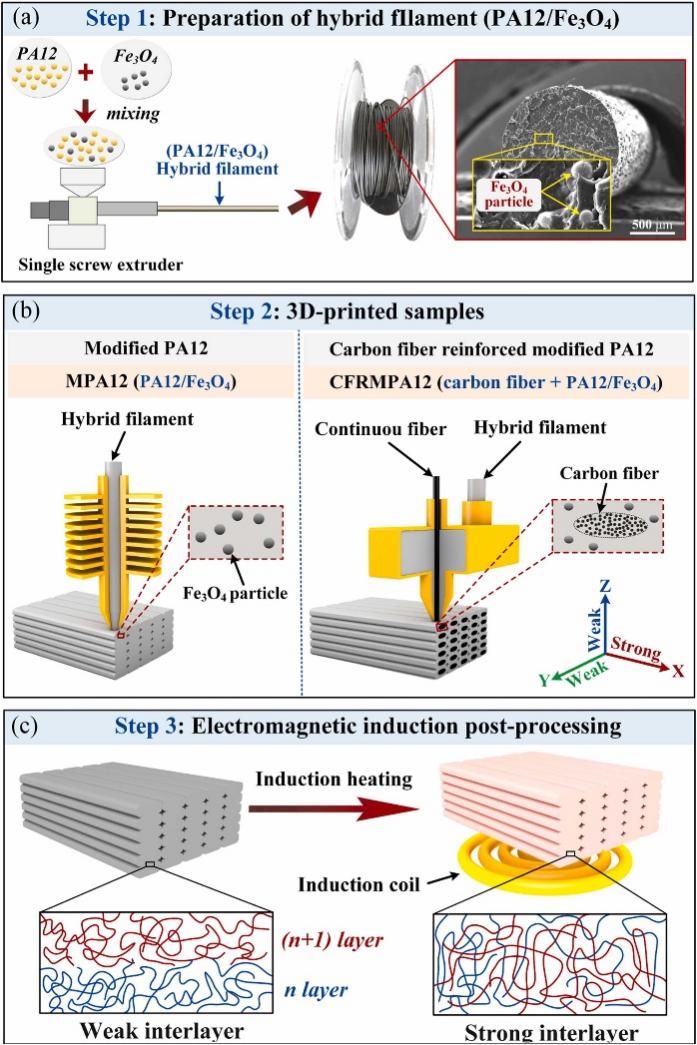

圖1 感應后處理 3D 打印樣品的工藝流程。(a)通過單螺桿擠出機制備MPA12復合長絲；(b) 打印MPA12部件和打印連續碳纖維增強MPA12部件（共擠出法）；(c) 感應加熱通過促進界面樹脂擴散來增強打印樣品的界面強度。
圖2顯示了該研究中感應后處理的兩種主要類型：靜態和連續。靜態感應后處理利用固定感應線圈（圖2（a））。相反，連續感應后處理采用移動感應線圈（圖 2（c）），主要用于較大的樣品，例如拉伸和撕裂測試中使用的樣品。在連續感應后處理中，線圈在縱向掃描樣品時保持恒定速度。到達樣品的一端后，線圈將沿其原始路徑返回到起始位置，重復此過程。感應線圈對樣品長度的每次完整掃描構成一個掃描周期。圖 2（b）說明了耦合距離，其定義為樣品底部與感應線圈頂部之間的間隙。靜態感應后處理的關鍵參數包括Fe3O4顆粒的質量分?jǐn)?shù)（w t）、感應功率和耦合距離。在連續感應后處理中，感應功率、掃描速度和掃描次數（n）是至關重要的參數。

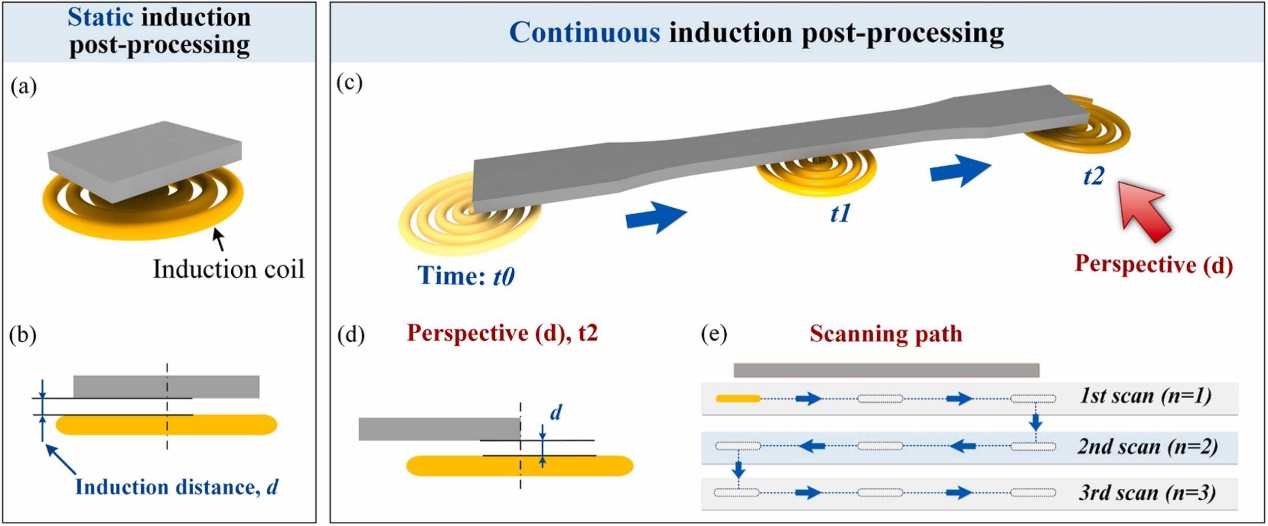

圖2 (a) 靜態感應處理打印樣品示意圖；(b)靜態感應加工中的感應距離；(c) 連續感應后處理示意圖，線圈（顏色不同）隨時間沿拉力方向移動；(d) 連續感應加工的感應距離； (e) 掃描路徑圖。
圖3顯示了感應后處理對打印樣品層間強度（Z方向拉伸強度）的影響。經過感應后處理的3D打印MPA12樣品（藍色和紅色柱）比未處理的3D打印 PA12 樣品（淺灰色柱）表現出明顯更高的拉伸強度。在1 mm/s的掃描速度下，樣品的拉伸強度比3D打印的PA12樣品提高了119%。在掃描速度為2 mm/s 時，這一改進達到 218.3%。與未處理的PA12樣品相比，掃描速度為2 mm/s 的感應后處理 MPA12 樣品的韌性提高了245.2%，斷裂應變略微提高至9.8%。此外，通過感應后處理參數的優化和增強顆粒-基體結合可以進一步優化打印樣品的加熱和冷卻特性。這種優化有望改善層間擴散并調節樹脂結晶度，從而有可能進一步增強打印的PA12樣品的層間強度。

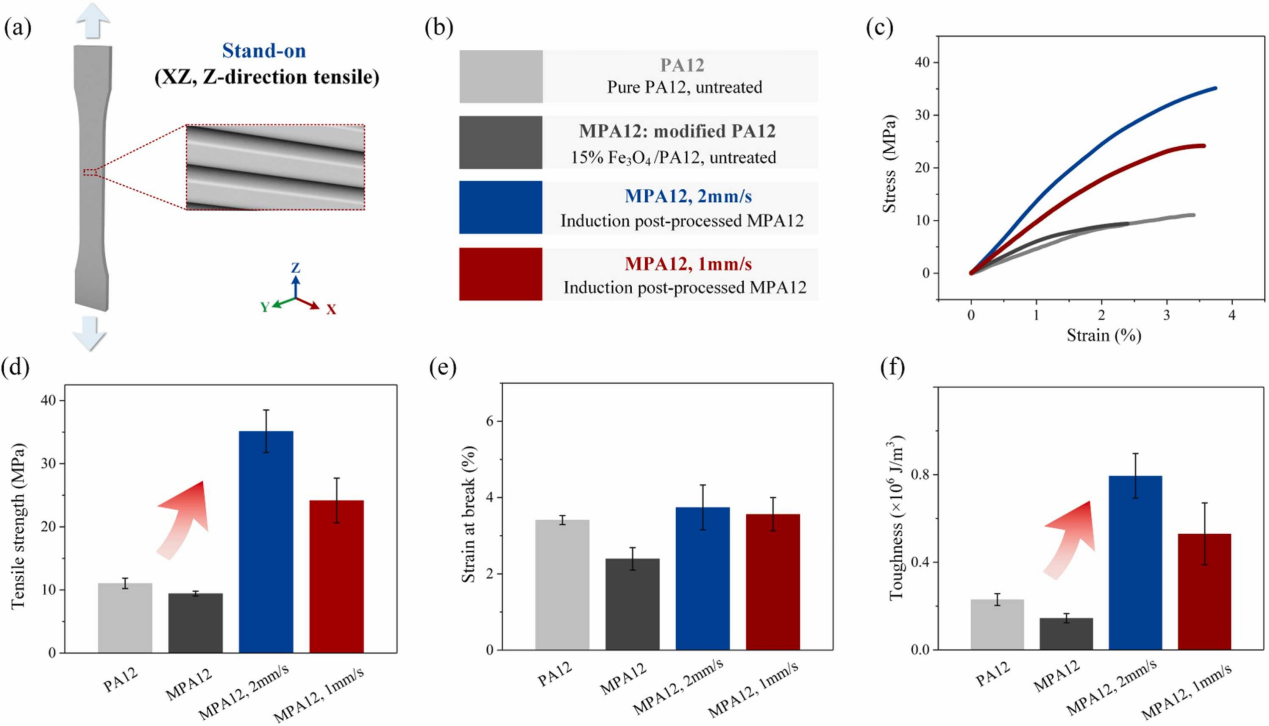

圖3 感應后處理對打印樣品層間強度（Z方向拉伸強度）的影響：(a) 制造方向示意圖；(b) 不同樣品的圖示：PA12、MPA12（含F(xiàn)e3O4）、后處理MPA12（參數：顆粒含量15 %、感應功率13.5 kW、感應距離1 mm、掃描速度1mm/s或2 mm/s）；(c) 代表性應力-應變曲線；(d-f) 后處理對打印樣品的拉伸強度、斷裂應變和韌性的影響。
感應后處理方法以非接觸方式有效增強了3D打印樣品的層間強度，并可能通過參數優化進一步增強。3D打印過程涉及樹脂流動誘導結晶和樹脂流動誘導聚合物鏈取向，兩者都會阻礙層間樹脂界面擴散。感應后處理有效避免了這些問題，能夠在短時間內（50s）強化層間界面。
該方法也為傳統烤箱內熱處理不可行的戶外環境中的大型3D打印樣品提供了優勢。此外，加入鐵磁材料可以增強3D打印樣品的電磁屏蔽能力。該方法還能夠以非接觸方式對熱塑性復合材料的特定局部區域進行精確加熱，使其適用于連續碳纖維增強熱塑性復合材料的無模具成型、復雜表面焊接和修復（特別是在狹窄和難以接近的區域）。
