供稿人:楊春成 李滌塵 發布日期：2017-10-21
2016年大年初一，由周星馳傾情導演的《美人魚》終于在萬眾矚目下上映了，其所譜寫的人魚愛情童話故事收獲了無數歡笑與感動的淚水，一時間“美人魚”的造型紛紛出現在大街小巷中，深受追捧。但是，這些形形色色的“美人魚”們也只是徒有其表、名不符實，一到海底里估計也只能撲騰幾下，便了無生息了。所以，如何成為一只在海底自由遨游的“美人魚”呢，仿生多材料3D打印技術或許可以幫你忙。

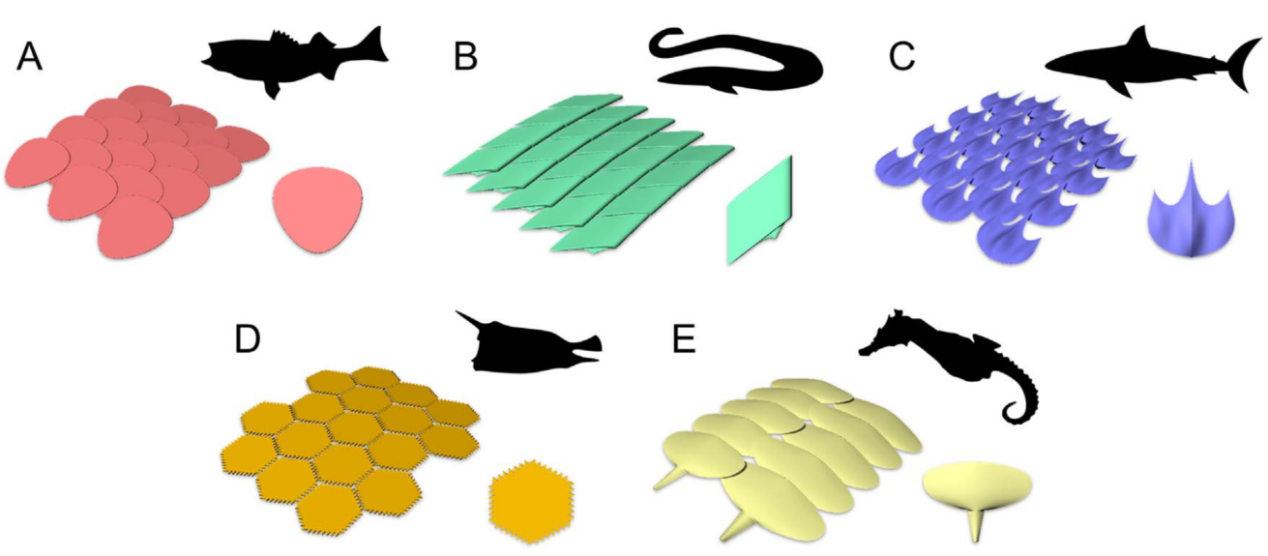

來自美國克萊姆森大學與加拿大麥吉爾大學的研究人員專門對各種魚類的魚鱗甲的宏微結構進行了研究，并采用3D打印技術來重現其結構功能，如圖1：存在于大多數硬骨魚類的重疊鱗結構（A），存在于雀鱔類以及多鰭魚的連鎖咬合鱗結構（B），存在于鯊魚的疊瓦鱗結構（C），存在于箱鲀類的嵌甲鱗結構（D），以及存在于海馬類以及海龍類的鎖疊骨板鱗結構（E）。
圖1 各種魚類魚鱗甲的宏微結構

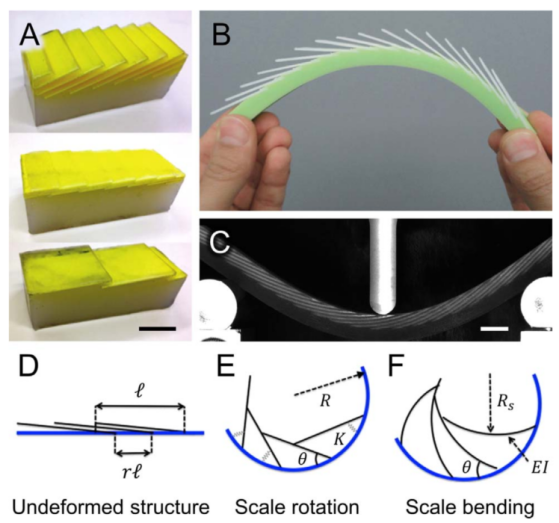

如圖2，一些研究人員用3D打印技術打印出了存在于大多數硬骨魚類的重疊鱗結構的實際模型（A，B），并進行了相關的實驗測試，發現這種重疊鱗結構主要可以提高魚類的移動性（D）以及抗穿刺能力（C，E，F(xiàn)），即使被尖銳的物品刺中，也可以通過形體的變形躲開嚴重的傷害，從而可以大大提高魚在海里的存活能力。
圖2 重疊鱗結構可以提高魚類的移動性以及抗穿刺能力

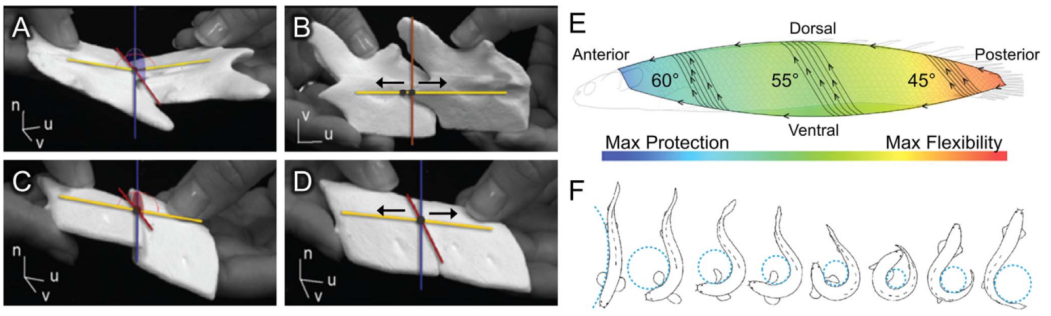

而存在于雀鱔類以及多鰭魚的連鎖咬合鱗結構更加重視的是魚類的保護性與靈活性的結合，如圖3，其頭部收斂的連鎖咬合鱗結構將提供極大的剛度，從而保護魚的頭部抵抗傷害以及穿過阻力的能力，而尾部逐漸放開的連鎖咬合鱗結構將提供給魚很大的彎曲度以及靈活性（F）。
圖3 連鎖咬合鱗結構是魚類的保護性與靈活性的結合

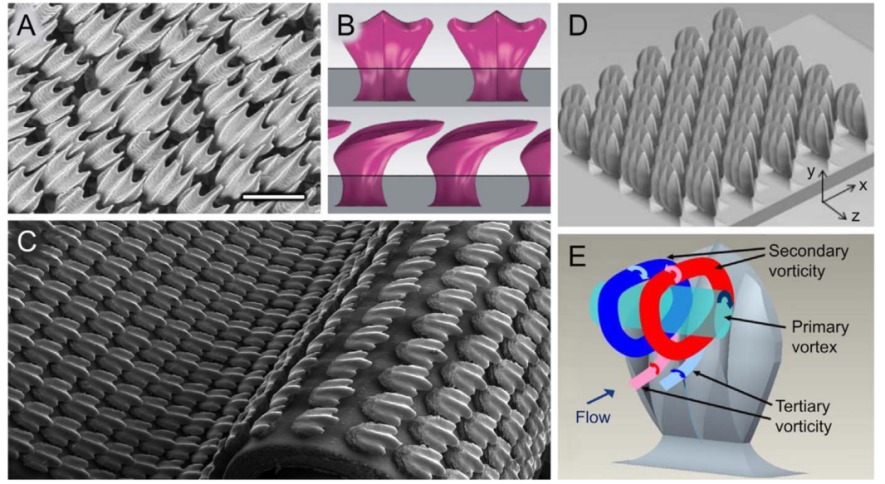

鯊魚是海洋里的殺手，也是海洋里游得最快的魚類之一，相關研究人員通過3D掃描和3D打印技術制造出3D打印鯊魚皮，從而發現了鯊魚魚鱗甲上特殊的疊瓦鱗結構，如圖4（A，B，C，D），這種結構在游動時可以大大減少運動阻尼，提高游泳速度，并降低能量消耗。
圖4 疊瓦鱗結構可以降低運動阻尼

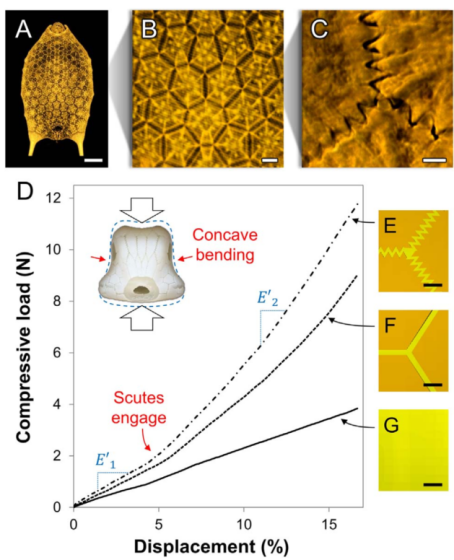

存在于箱鲀類的嵌甲鱗結構是一種具有高抗力的外結構，研究人員通過3D打印出來的仿生結構測試發現，如圖5，其互相鑲嵌的齒狀結構可以提供很好的強度、剛度以及韌性，從而最大限度地保護此類魚的內部器官。
圖5 嵌甲鱗結構可以最大限度地保護魚的內部
而海馬的鎖疊骨板鱗結構可以大大增加其尾部的彎曲性，如圖6，通過3D打印技術，可以仿造出海馬的尾部結構，從而可以自由地纏繞到管狀物體上，也可以通過尾部的變形，提供給海馬運動的動力。
圖6 海馬的鎖疊骨板鱗結構可以增加尾部的彎曲性
由此可見，仿生多材料3D打印技術，不僅可以幫助我們探索魚類魚鱗甲的結構秘密，也可以仿造出同樣的魚皮來，當人穿上這些魚皮結構時，這些大自然神奇的結構就可以幫助我們減少水的阻力，提高在海里活動的靈活性，并可以在一定程度上提供外在保護，真正地讓你離成為“美人魚”更近了一步。
