供稿人：王爽、王富 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2025-05-03
纖維素泡沫具有密度低、孔隙率高、比表面積大、孔隙結構可調和機械性能優異等優勢，在吸附、隔熱和傳感等領域具有廣闊的應用前景。水系環境下常壓干燥是實現纖維素泡沫工業化大規模生產的最可行的方法之一。這歸因于冷凍干燥和超臨界干燥往往需要高能耗和高成本。然而，由于水分蒸發過程中毛細管力過大，纖維素泡沫在干燥過程中容易塌陷，因此實現水系環境下常壓干燥制備纖維素泡沫具有挑戰性。廣西大學魯鵬副教授課題組采用Pickering乳液模板法，基于雙網絡微凝膠增韌機制提高基體交聯網絡強度實現常壓干燥制備纖維素泡沫，成功實現無需溶劑置換條件下常壓干燥制備纖維素泡沫。該泡沫具有高孔隙率(≈78 %)和優異韌性(2411.8 kJ/cm3)，使用該泡沫制備的自供電壓力傳感器可用于監測人體運動。
如下圖1所示，纖維素泡沫由前驅體經UV固化后常壓干燥制得。前驅體包含兩部分：微凝膠（MG）穩定的高內相乳液（HIPE）和RMG（預加載單體的MG）。HIPE與RMG經簡單共混，通過紫外光固化引發單體的聚合反應，RMG內部形成雙網絡結構，基體中形成相互交織的PAA/AM鏈將RMG貫穿交聯起來，得到乳液凝膠。此時，乳液凝膠的交聯網絡強度得到增強，這歸因于雙網絡微凝膠的引入。其中，第一網絡是TOCNC-Nisin網絡，第二網絡是PAA/AM網絡。在乳液凝膠的連續相中，RMG鑲嵌在PAA/AM的交聯網絡中并起著物理交聯點的作用。然后，在干燥過程中，凝膠受到水分揮發引起的毛細管力，第一網絡會發生斷裂，發揮能量耗散的作用，并促進第二網絡中PAA/AM鏈抵御毛細管力。因此，鑲嵌在PAA/AM交聯網絡中的RMG作為犧牲鍵，可有效的在PAA/AM鏈段和RMG的界面上傳遞能量，起到了能量耗散的作用。

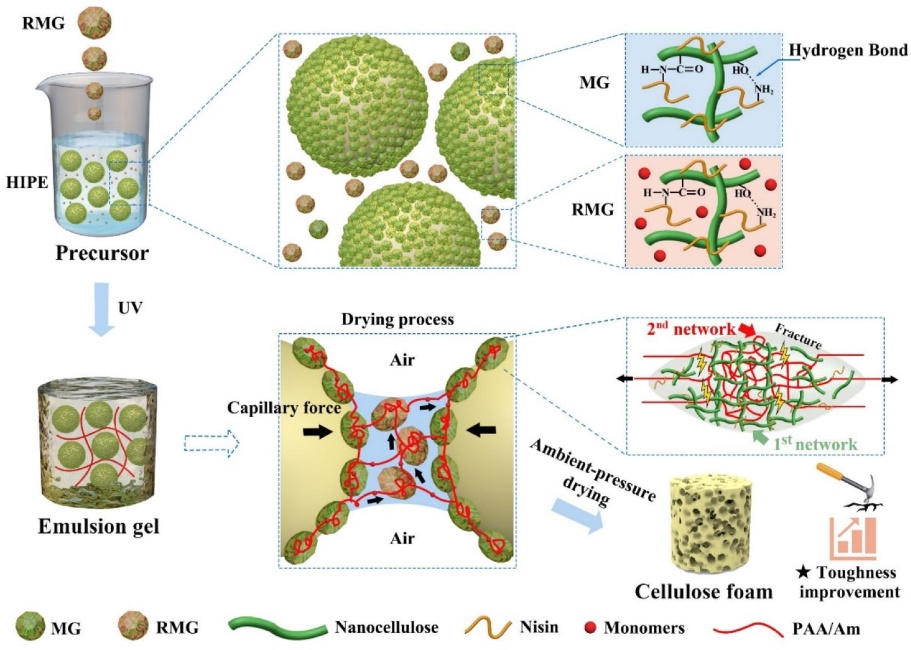

圖1 纖維素泡沫的制備過程和設計策略
借助EDC-NHS反應體系，Nisin上的氨基與TOCNC上的羧基反應后形成酰胺鍵，得到具有穩定網絡結構的凝膠。然后，對凝膠高速剪切得到微凝膠（圖2a）。紅外和XPS測試結果共同證實了MG中Nisin與TOCNC通過形成酰胺鍵的方式進行結合。TOCNC的界面張力小于MG粒子的界面張力，證明MG具有更強的穩定界面的能力。TOCNC和MG的頻率掃描測試結果證實了MG中三維網絡結構的形成（圖2e）。

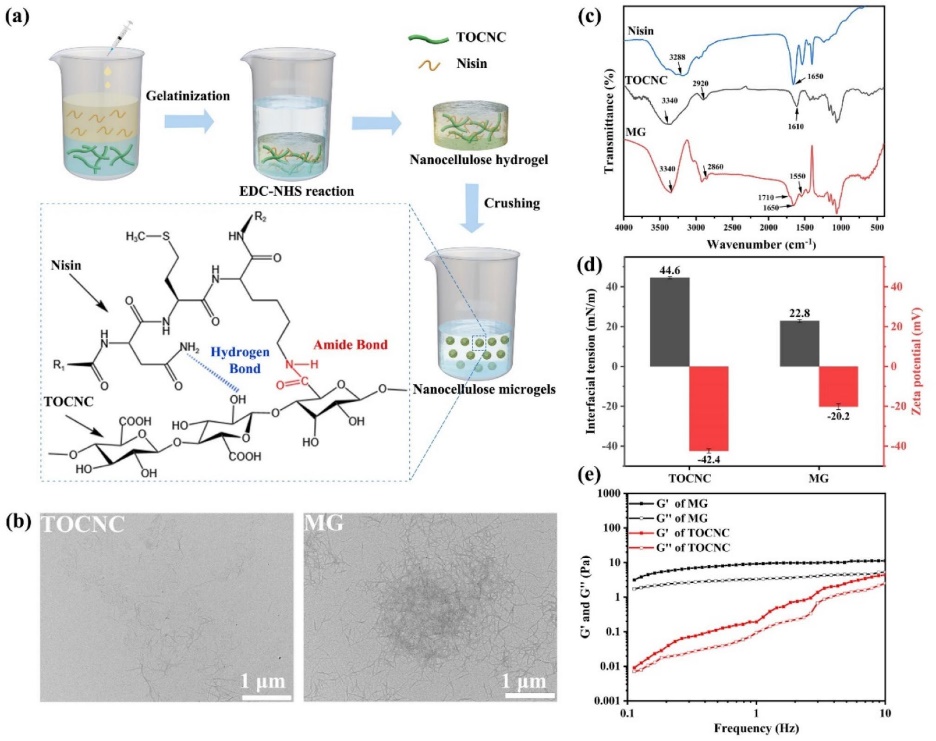

圖2 微凝膠粒子的制備流程圖和結構示意、性能表征圖
纖維素泡沫由乳液凝膠常壓干燥后得到。如圖3(c)所示，相比于HIPE+AA/AM泡沫，HIPE+RMG泡沫具有更高的孔隙率和更小的孔徑。在不經溶劑置換處理的條件下，HIPE+RMG泡沫的孔隙率為77.9%，表明本研究提出的構建雙網絡結構提高交聯網絡強度的方法有效減輕了纖維素泡沫在干燥過程中的塌陷問題，泡沫孔隙結構得到了較好的保留。如圖3(f)所示，與其他纖維素基多孔材料相比，HIPE+RMG泡沫具有高達2411.8kJ/cm3的超高韌性。

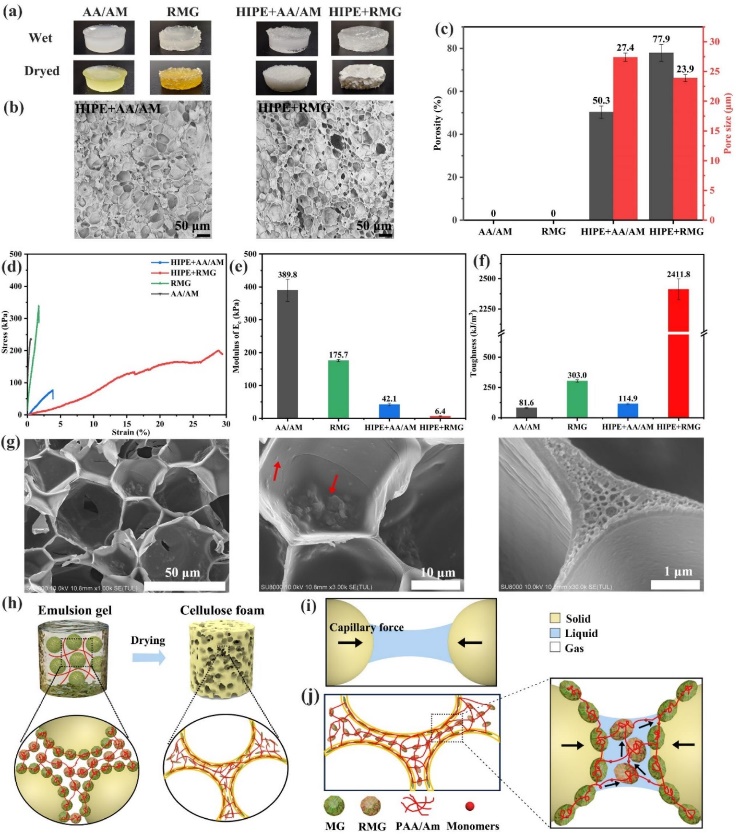

圖3 纖維素泡沫的性能表征
與其他材料相比，由HIPE+RMG泡沫制備的TENG具有最好的電輸出性能，開路電壓(圖4c)、短路電流(圖5d)和轉移電荷(圖4e)分別為13.65 V、482.93 nA和5.83 nC，這歸因于豐富的孔隙結構賦予泡沫更高的比表面積，有利于在摩擦電過程中保持較大的接觸面積。由纖維素泡沫制備的自供電壓力傳感器對于醫療康復訓練具有重要意義。根據開路電壓信號的數值特性，傳感器可以清楚地區分康復訓練時病人肘部、膝蓋和腳部的運動(圖4h)。同時，傳感器的輸出信號是較為穩定的，具有良好的可重復性。

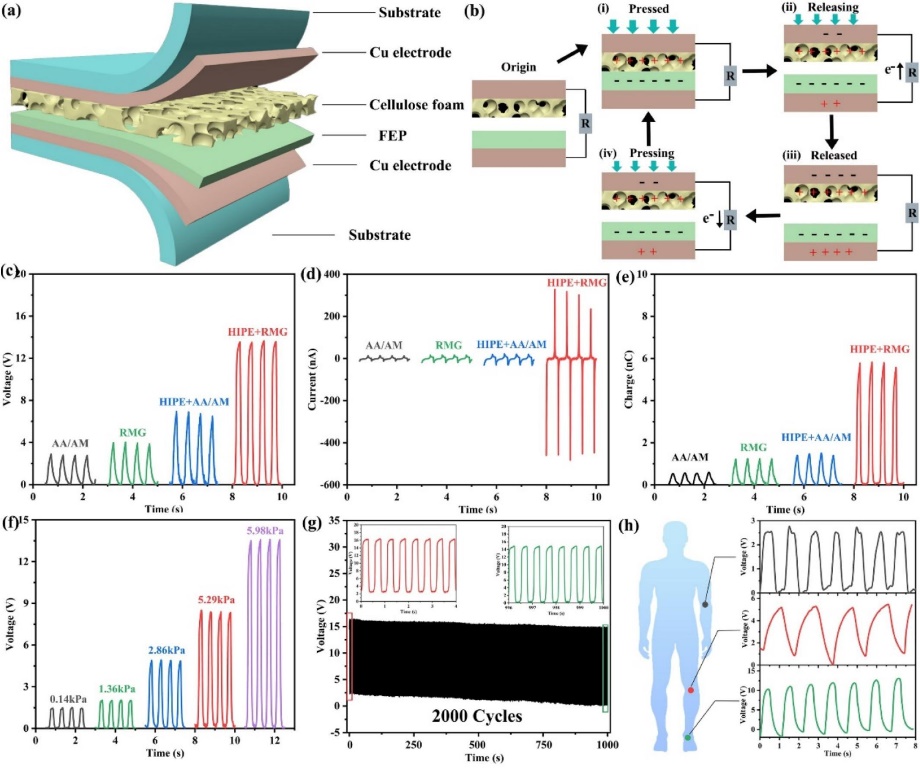

圖4 纖維素泡沫基摩擦電壓力傳感器的結構設計與性能表征
本研究創造性地制備了纖維素雙網絡微凝膠。雙網絡微凝膠的引入使基體具有良好的機械韌性、可拉伸性以及有效的能量耗散機制，從而提高了纖維素泡沫的交聯網絡強度，使其能夠承受常壓干燥時溶劑蒸發引起的毛細管力進而有效抵御干燥過程中孔隙的塌陷，同時賦予了纖維素泡沫優異的韌性。
