供稿人：張益?zhèn)?、楊?供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2025-05-09
激光粉末定向能量沉積（LP-DED）技術因其高設計靈活性和材料利用率在增材制造領域備受關注。然而，沉積過程中間隙高度（噴嘴與沉積層間的距離）的波動會導致粉末捕獲效率下降、能量密度變化及幾何精度偏差，直接影響零件質量。傳統監測方法如激光三角測量、3D掃描或接觸式探頭存在成本高、速度慢或易受環境干擾等問題。Herberger團隊[1]提出了一種基于多模態傳感器融合的低成本實時間隙高度估計方法，為LP-DED過程控制提供了新思路。

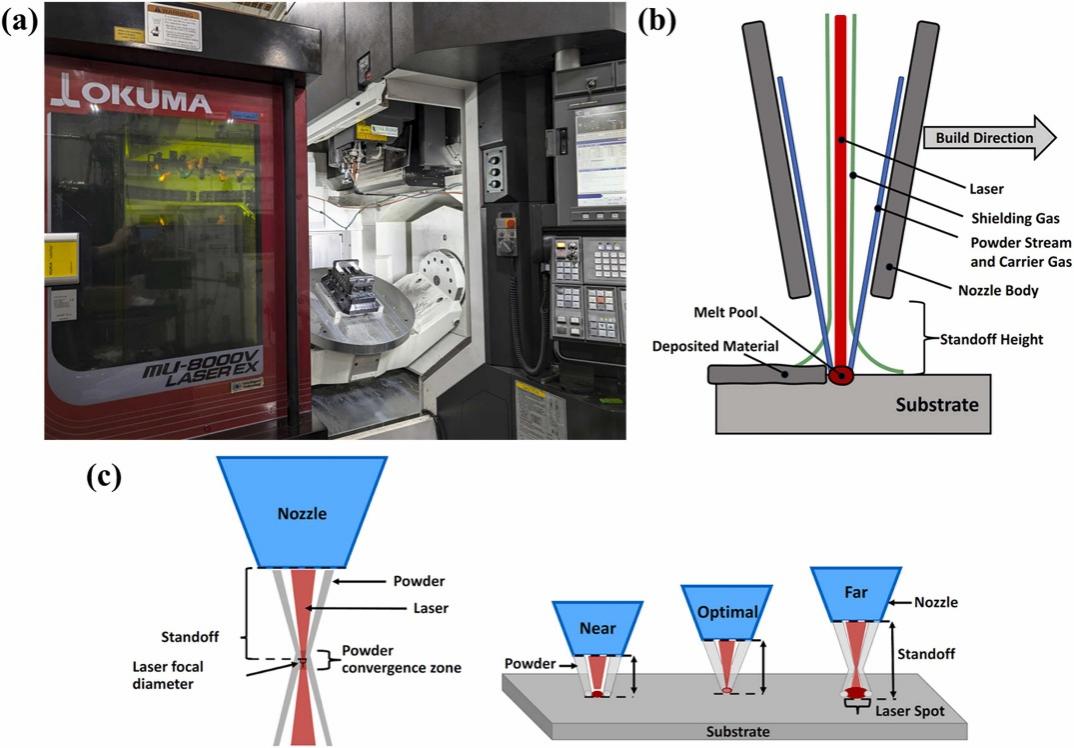

圖1 (a)LP-DED系統示意圖 (b)間隙高度對激光焦點和粉末流的影響 (c)沉積噴嘴結構
研究團隊通過集成同軸RGB攝像頭和高頻麥克風（采樣率200 kHz），構建多模態傳感系統。同軸攝像頭利用RGB通道的色差特性（因光學色差導致不同顏色通道的焦點偏移），結合拉普拉斯能量聚焦算法提取熔池圖像特征（圖2）；麥克風則通過分析聲發射信號的頻譜特征（如梅爾頻率倒譜系數、頻譜質心等）捕捉工藝動態（圖3）。兩類傳感器數據通過機器人操作系統（ROS）同步，輸入多層感知器（MLP）神經網絡進行融合預測，網絡結構包含視覺與聲學分支的獨立特征提取層及聯合預測層（圖4）。

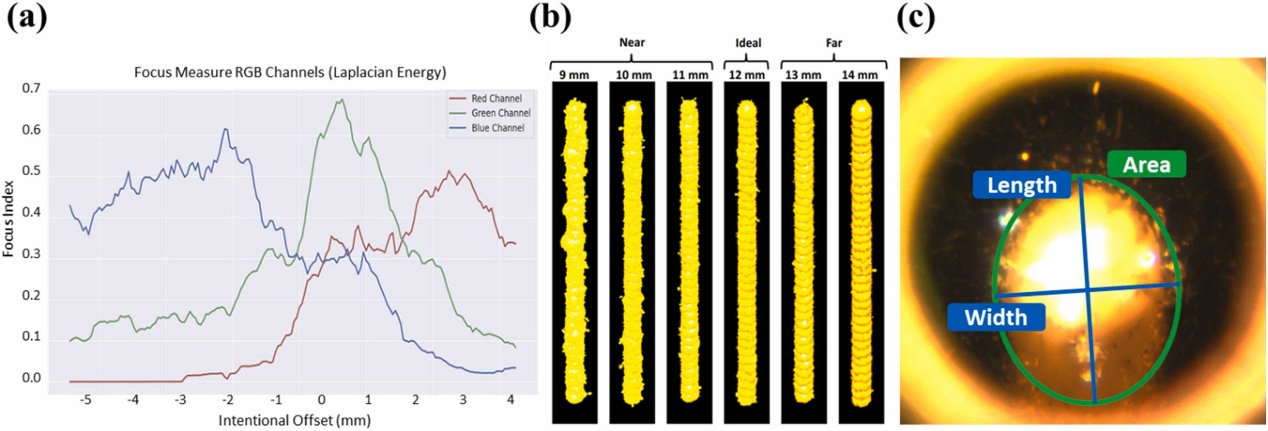

圖2 (a)紅、綠、藍通道的拉普拉斯能量對焦測量響應與距離的關系 (b)在沉積過程中不同距離高度拍攝的熔池圖像、顏色光譜權重的變化以及熔池形狀的差異 (c)從熔池圖像中提取的特征，包括長度、寬度和面積
圖3 麥克風和同軸相機的位置

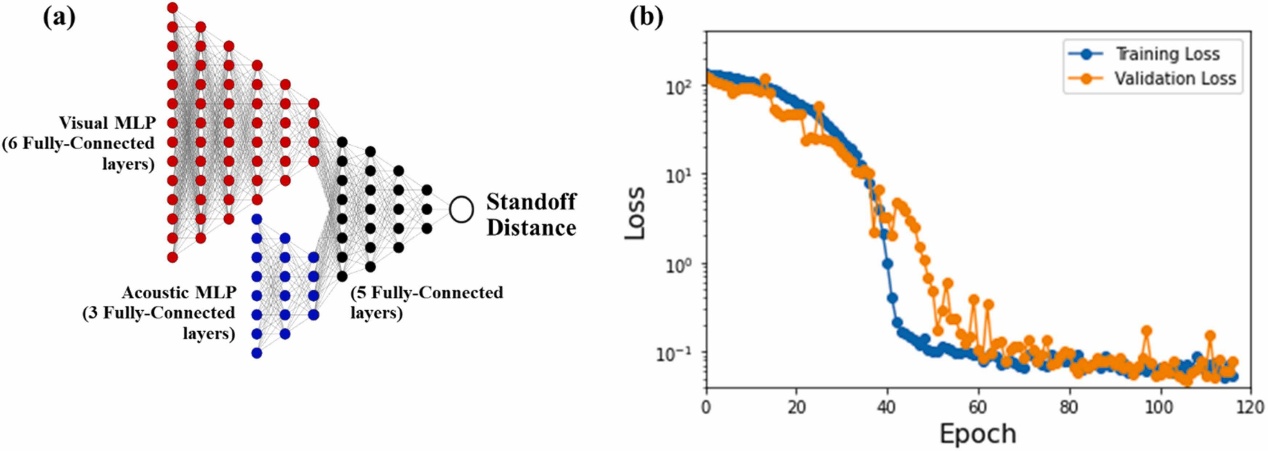

圖4 多模態神經網絡架構及訓練損失曲線
實驗通過多種幾何結構（單道、環形、傾斜平板、波浪形平板及多層壁）驗證模型性能。結果表明，多模態方法在單道沉積中預測均方根誤差（RMSE）為0.097 mm，傾斜平板測試中RMSE為0.253 mm，顯著優于單傳感器模型。此外，模型在多層壁沉積中成功捕捉到間隙高度隨層數增加的累積偏差趨勢，預測值與實測值誤差小于±200 μm，滿足實時控制需求。聲學數據的高頻特性與視覺數據的空間信息互補，有效提升了復雜幾何條件下的預測魯棒性。
該方法僅需5分鐘訓練數據即可實現高精度預測，且無需額外昂貴設備，為LP-DED系統的閉環控制奠定了技術基礎，具有重要意義。未來研究可進一步優化網絡結構、擴展訓練數據集，并探索與其他工藝參數（如激光功率、送粉速率）的協同控制。
