供稿人：張童童、李滌塵 供稿單位：西安交通大學精密微納制造技術全國重點實驗室 發布日期：2025-05-20
噪聲污染已經成為影響人類和其他生物體的普遍和有害的問題，然而，以前的超材料或超表面大多是基于目標頻率范圍設計的固定結構，并且一旦制成就不能重新配置，從而限制了它們的通用性并與在各種場景中的應用。因此，需要開發一種聲學超材料，其在吸聲和空氣通風系統中均表現出優異的寬帶吸聲，以滿足各種環境中的各種降噪要求。
中國科學院大學的Mei Zhongjian 提出一種可重構的聲學超材料，它由多個吸收模塊堆疊而成，可以在封閉空間和通風系統中實現有效的寬帶吸聲。每個模塊呈現出較寬的工作頻帶，并且可以通過修改模塊的幾何參數來調整吸收頻率范圍。此外，通過重新配置吸收模塊，可以容易地定制聲學超材料以實現期望的吸收光譜。為了說明設計概念，提出了一種由五層吸收模塊組成的超材料，在450-2000 Hz范圍內的平均吸收系數為0.92。在階梯井底部保持開放的另一種情況下，超材料可用作通風屏障，允許氣流循環并抑制650-2400 Hz范圍內高達90%的聲能。

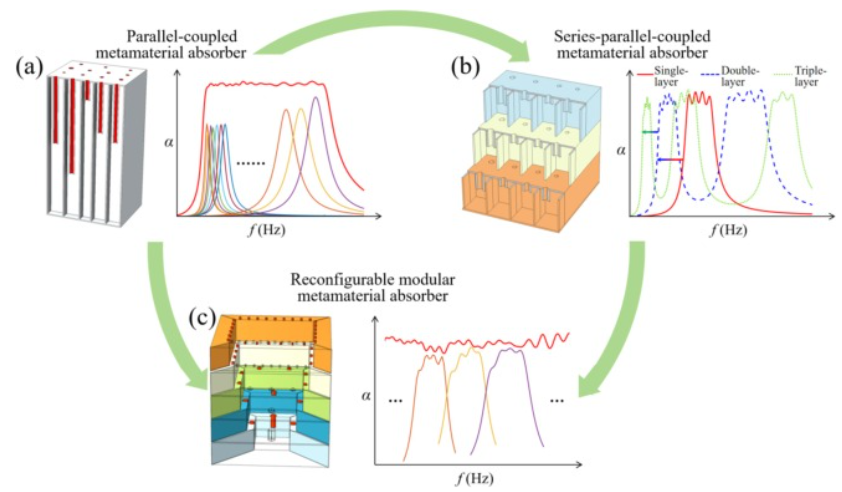

圖1 吸聲結構的發展過程及不同方案對應的吸聲系數曲線。(a)具有固定工作頻帶的串聯耦合超材料吸收器，（B）具有多個工作頻帶的串聯-并聯耦合超材料吸收器和具有可擴展工作頻帶的可重構模塊化超材料吸收器
通過如圖1（c）所示周期性地布置單個超材料來構建更大的結構。在吸聲結構的中間是一個倒置的階梯狀井，每一個臺階對應一層聲學模塊，模塊堆疊在一起。當階梯井的底部是封閉端時，超材料可用作吸收器。對于在底部具有開口端的階梯式井，超材料也可以用作通風消聲器。隨著堆疊模塊的數量增加，較低模塊的吸聲性能不斷提高。模塊越多，超材料中間的階梯井越深，下部模塊的聲電容增加越多，導致下部模塊的吸收性能逐漸提高。

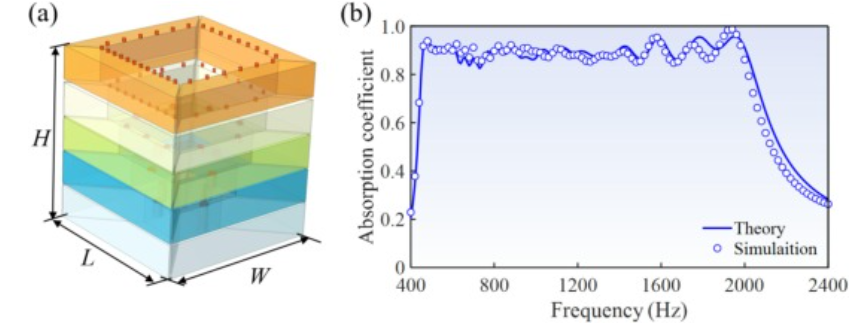

圖2 (a)所設計的由五層模塊組成的寬帶超材料的示意圖。(b)模塊化超材料吸聲曲線的理論計算與數值模擬
設計了由20個失諧HRET單元組成的五層模塊化超材料，每層具有相同的厚度，通過理論計算和有限元模擬預測了模塊化超材料的吸收系數?？梢杂^察到，理論和模擬結果顯示出良好的一致性，在450 Hz-2000 Hz的范圍內獲得的寬帶吸收光譜，表現出約0.92的平均吸收系數。

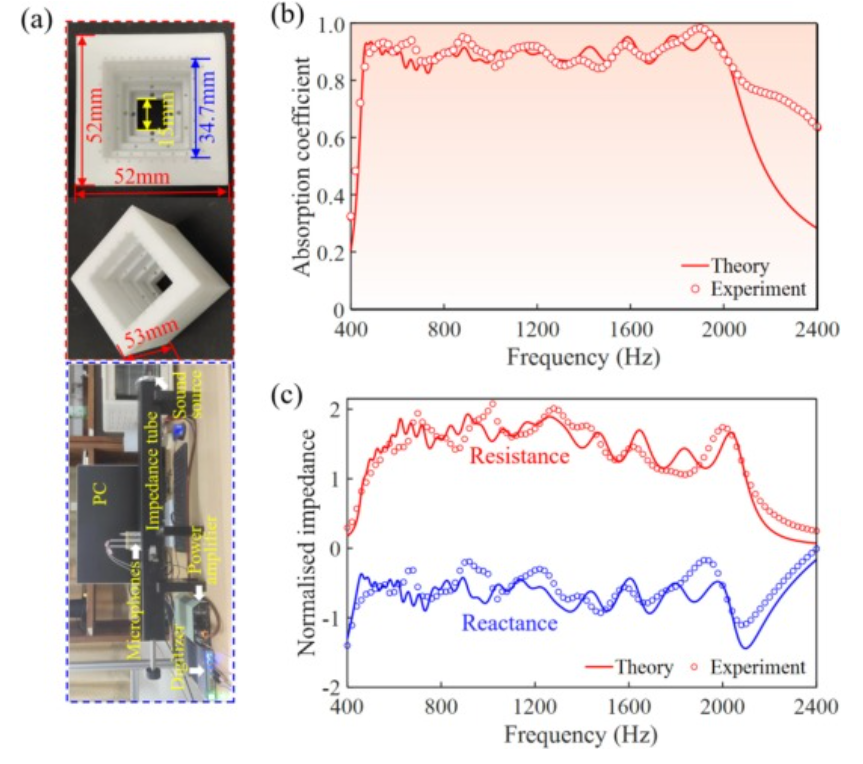

圖3（a） 寬帶模塊化超材料的實驗驗證。(a)3D打印原型照片和實驗裝置示意圖。(b)實驗測量和理論計算的超材料的聲吸收譜。(c)實驗測量和理論計算的歸一化電阻和電抗的超材料
使用光固化技術制備樣件后在阻抗管中進行吸聲系數測試，在圖3（c）中描繪了歸一化為空氣的特性阻抗的表面阻抗。歸一化電阻和電抗曲線分別在[1,2]和[-1,0]范圍內波動。這種良好匹配的聲阻抗確保了在450 Hz和2000 Hz之間的持續高效吸收。本研究提出了一個模塊化的概念框架，用于設計寬帶聲學超材料，提高其可復用性，可維護性，可擴展性和可開發性。
