供稿人:李武丹、田小永 供稿單位:西安交通大學精密微納制造技術全國重點實驗室 發布日期:2025-05-24
熱超材料代表了控制和縱熱流的一種有前途的途徑,獲得了典型的設備,如熱斗篷、熱旋轉器和熱集中器。然而,由于設計和制造挑戰,對非共形幾何熱超元器件的理論和實驗研究仍然有限。突出的傳統制造方法,如層壓和逐層組裝、基于模具的鑄造以及與 3D 打印和線切割方法相結合的工藝,在制造具有高結構完整性和機械性能的復雜組件方面一直面臨挑戰。
西安交通大學田小永教授團隊采用共形離散理論(CDT)來簡化熱傳導張量,將非共形熱學超材料的復雜熱傳導張量弱化為一個角度張量,從而降低設計復雜性。提出了一種新穎的連續金屬纖維嵌入式3D打印方法,將金屬和聚合物結合在一起,無需熔化銅,通過在聚合物的熔點處嵌入金屬纖維的原理,實現復雜各向異性結構的制造。這種方法能夠精確控制具有高低熱導率材料的分布,克服了傳統制造方法的局限性。

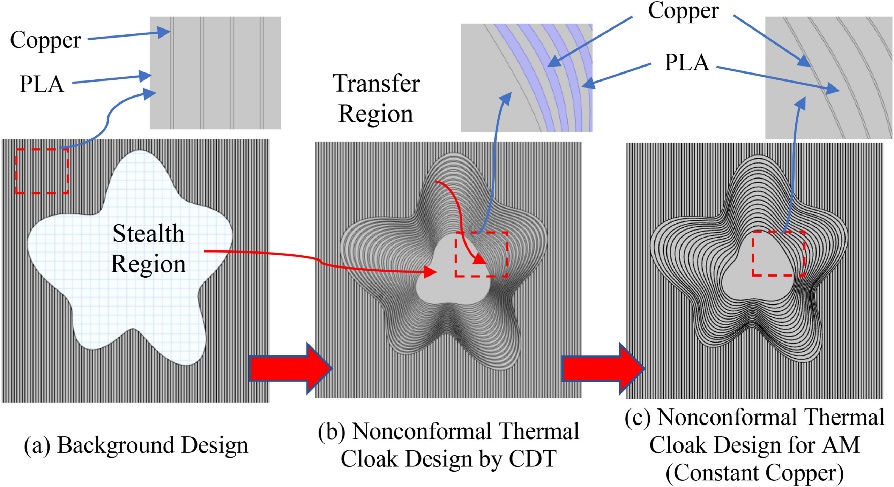

圖1 非共形斗篷的設計
通過有限元模擬對不同直徑的銅線進行參數分析,發現當銅線直徑增加到0.3毫米、0.4毫米和0.5毫米時,熱隱身效果達到最優。在熱流通道中,溫度在隱身區域的起點到終點沒有明顯變化,說明熱隱身效果良好。使用紅外相機等設備對制造的非共形熱隱身衣進行熱流分析實驗。實驗結果與模擬結果趨勢一致,證明了所制造的熱隱身衣具有良好的熱隱身效果。在平行熱流和串聯熱流兩種情況下,熱隱身衣都能夠有效地引導熱流繞過指定區域,使該區域保持溫度穩定。

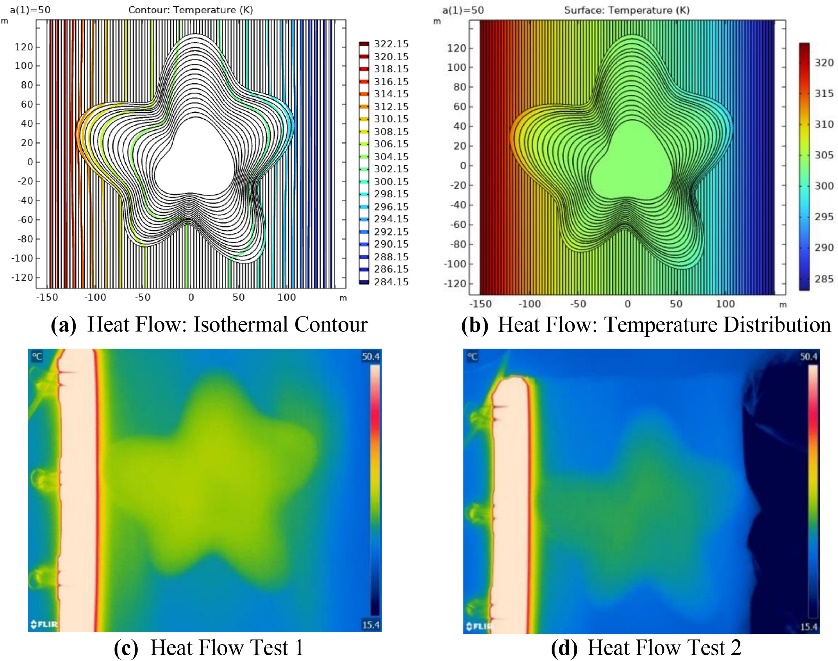

圖2 具有串聯熱流的非共形熱隱形效應
該研究成果為航空航天熱防護、電子設備散熱等高端領域提供了可行的技術解決方案。通過在3D打印過程中實現金屬與聚合物的原位復合,避免了傳統工藝中的界面結合、后處理等難題。隨著電子設備向高性能、高集成度方向發展,航空航天器件對熱管理提出更高要求,這種能夠?qū)崿F(xiàn)熱量精確調控的制造技術將發揮越來越重要的作用。
