供稿人:楊東、李滌塵 發布日期：2017-10-27
銅不僅以其延展性著稱，同時其導熱性能也十分優異，研究表明銅金屬的導熱性能僅次于銀。因此銅及其合金在航空、國防等領域的復雜冷卻或傳熱部件中應用前景廣泛?？雌饋?lái)似乎是一種理想的金屬3D打印材料，但也正是由于這種導熱性讓銅難以3D打印，因?yàn)樗軅鬟f激光束施加的熱量了，使得激光照射在材料上的熱量難以集中以熔化粉末，也使得精細特征的成形變得困難。銅金屬難以3D打印的另一個原因是其擁有極高的激光反射率。
德國阿貝光子學中心以及弗勞恩霍夫研究所科研人員采用超短脈沖激光選區熔化技術(SLM)成功制備出了厚度在100um以下的薄壁銅結構，并確定了合適的工藝制備窗口。銅及其合金導熱性和反射性極佳，3D打印銅金屬比較困難。阿貝光子學中心等研究人員利用極高能量密度的超短脈沖激光作為能量源，提高銅金屬粉末對激光的吸收率；通過調整脈沖重復率來優化控制目標打印區溫度場及粉末熔化粘結情況。激光器參數如表1所示。

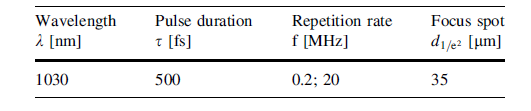

表1 超短脈沖激光器參數

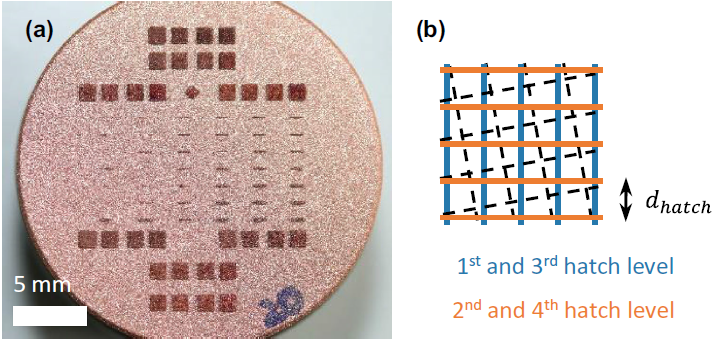

圖1（a）為選取脈沖重復率為20MHZ，脈沖能量密度從0.1到1.25uJ，激光線能量密度從10J/m時成形的典型試樣；圖掃描策略，黑色虛線為跳轉軌跡

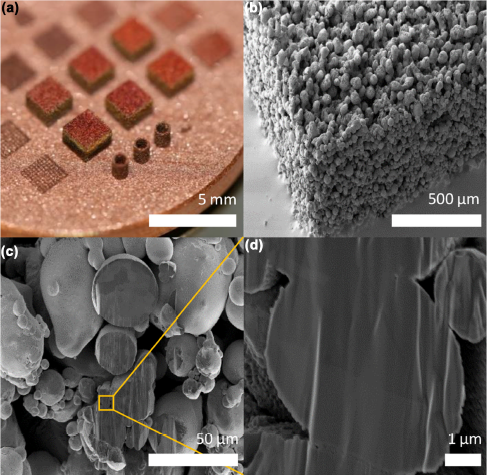

圖2（a）成形不同銅金屬結構：成形尺寸2x2x1.4mm3； (b) 電鏡下采用粉末顆粒粘結成形的多孔結構形貌：脈沖重復利用率20MHZ，脈沖能量1.25uJ,掃描速度833mm/s；（c）聚焦離子束策略下試樣的表面形貌；（d）為的放大圖

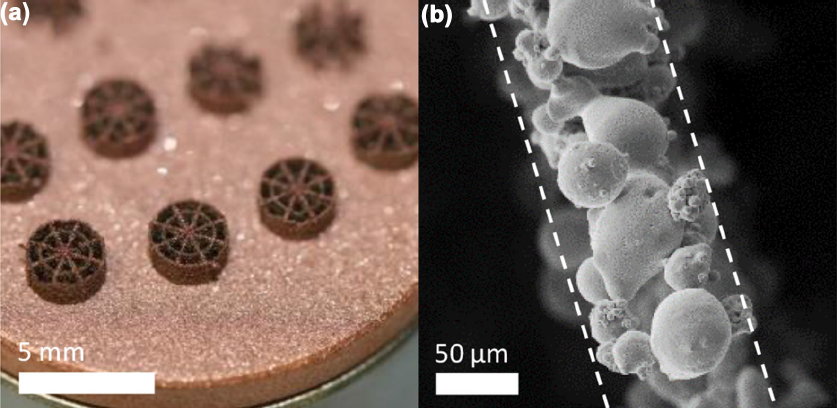

圖3 （a）不同工藝組下成形直徑為3mm的典型薄壁結構；（b）成形的厚度小于100um薄壁：脈沖能量1.0uJ,掃描速度666mm/s
通過超短脈沖激光實現了銅金屬的薄壁復雜結構成形，且薄壁厚度小于100um，該研究對于銅及其合金在航空、國防及微電子等領域的換熱、傳熱、導電等復雜結構部件應用起到了良好的推動作用。
