供稿人：武向權，連芩 發布日期：2017-11-14
德國弗勞恩霍夫陶瓷技術與系統研究所的M. Ahlhelm等人將光固化陶瓷技術（Lithography-based Ceramic Manufacturing，LCM）與冷凍發泡（Freeze Foaming）技術相結合，制造出了外層為致密氧化鋯，內層為多孔羥基磷灰石的復合陶瓷骨替代物。
骨替代物需要具有類似真實骨組織的力學和生物學性能，較難采用單一技術進行制造，利用多種技術，采取共制造（co-manufacturing）的方法可以為骨替代物制造開辟新路徑。
首先利用光固化陶瓷技術制造氧化鋯陶瓷素坯殼體，為了防止在冷凍發泡過程中出現的素坯裂紋，氧化鋯殼體需要進行脫脂和預燒結（900℃），預燒結的殼體具有一定強度，可以保證在后續的工藝中不產生損壞。然后將水基羥基磷灰石漿料灌注進殼體內，在真空冷凍干燥機中進行冷凍發泡并干燥。最后進行脫脂和燒結處理（1450℃）。工藝路線如圖1所示。

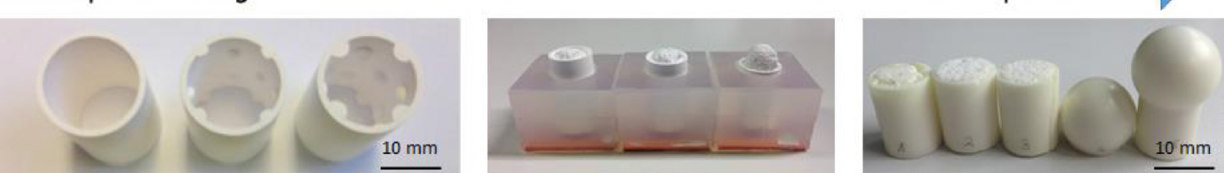

圖1 （a）預燒結光固化制造氧化鋯殼體加入水基羥基磷灰石漿料原位冷凍發泡共燒結處理
制造完成的復合陶瓷骨替代物內部具有連通的孔狀結構，且氧化鋯-羥基磷灰石界面結合較好，如圖2。

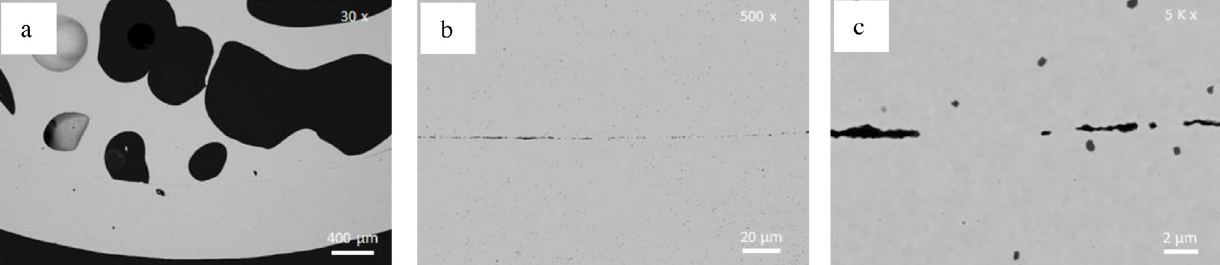

圖2 （a）共制造的復合陶瓷骨替代物氧化鋯-羥基磷灰石界面氧化鋯-羥基磷灰石界面

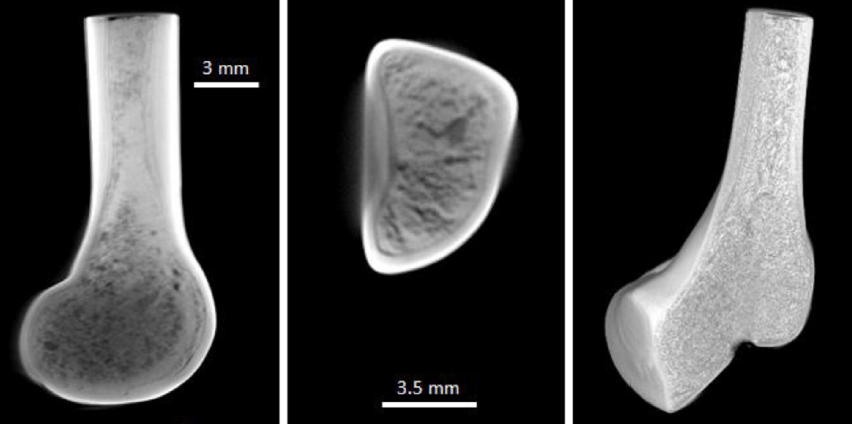

圖3 復合骨替代物CT掃描重建
結合了增材制造方法，該技術具有非常廣泛的適應性，方便地采用具有良好的生物相容性的材料來制造個性化的骨植入物，所制出的多孔結構具有連通性，具有良好的應用前景。
