供稿人:陳煜宇，李滌塵 發布日期：2017-11-20
柔性電子在可穿戴設備、仿生及柔性機器人等領域有著重要應用，柔性電子設備的研究逐漸獲得國內外學者的關注。近日，美國哈佛大學威斯研究所（Wyss Institute）和美國空軍研究實驗室（Air Force Research Laboratory）在先進材料（Advanced Materials）期刊上共同發表了一項關于3D打印柔性電子設備的研究成果。
美國哈佛大學威斯研究所（Wyss Institute）和美國空軍研究實驗室（Air Force Research Laboratory）的研究人員提出了一種名為“混合3D打?。℉ybrid 3D Printing）”的柔性電子設備增材制造技術。該技術所使用的材料是可拉伸的熱塑性聚氨酯（TPU）、導電油墨以及電子元件，TPU用作基體及絕緣固定封裝，導電油墨和電子元件構成電路。所提出的混合打印技術能夠通過TPU材料將剛性電子元件牢牢固定在柔性基體上，在保持功能的情況下實現整體超過30%的變形。除了材料，這種混合打印技術的另一個難點在于打印機的控制，研究團隊開發出了一套獨特的算法程序以控制打印機噴頭不同材料的打印以及電子元件的拾取嵌入。
研究人員展示了由該技術打印的應變傳感袖套（圖1）及足部壓力傳感器（圖2）。如圖1所示，應變傳感器及控制電路被打印到袖套基底上，袖套可以精確測量穿戴者手臂的彎曲程度并通過LED顯示結果。圖2展示的足部壓力傳感器通過交替打印導電墨水和TPU，在TPU層上形成電容器制成，通過云圖可以直觀呈現穿戴者足底的壓力分布。

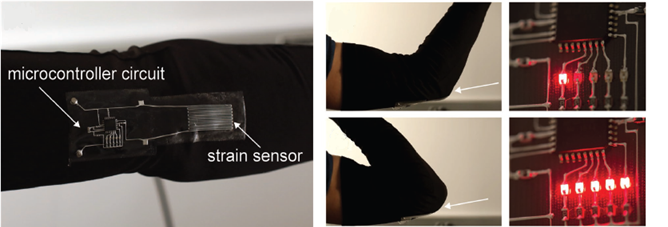

圖1 應變傳感袖套

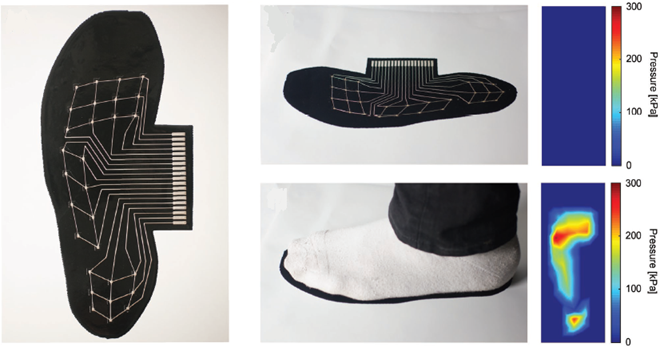

圖2 足部壓力傳感器
“混合3D打?。℉ybrid 3D Printing）”將導電油墨、電子郵件與基體材料集成到一起，打印出的電子設備具有完成復雜變形的能力。該技術可以顯著減少柔性電子設備的制造時間和成本，新的制造工藝具有巨大潛力，有望幫助可穿戴電子設備產品實現飛躍式發展。
