供稿人:張旺 李滌塵 發布日期：2017-11-23
激光選區熔化成形設備在加工具有復雜外形和較大尺寸的部件一般所需時間為10-20小時。由于加工過程中熱傳導和基板溫度等重要因素會發生改變，熔池及其熱影響區的溫度進而變得不穩定，最終影響加工質量。因此，對整個成形過程中的熔池溫度場進行過程監控，調整工藝參數以保證加工質量穩定，具有十分重要的應用價值。
法國里昂大學MariaDoubenskaia等人研發了一套集成于激光選區熔化成形設備光路系統中的實時溫度場光學監測裝置。監測光路與激光光路同軸，有利于跟蹤監測熔池及其熱影響區的溫度變化。

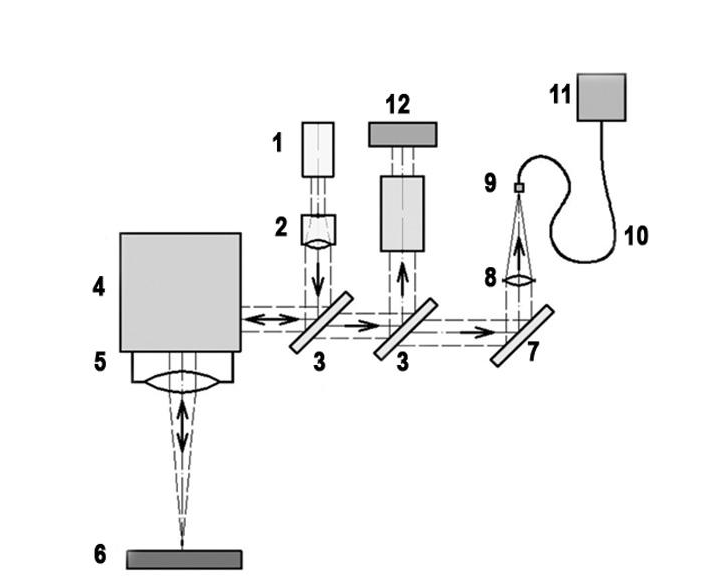

1、光纖激光器；2、擴束鏡；3、光/溫信號分離鏡；4、振鏡；5、場鏡；6、粉床；7、反光鏡；8、高溫計透鏡；9、光纖頭；10、光纖；11、高溫計；12、CCD相機 圖1 光學監測系統示意圖
研究人員通過分別改變激光掃描間距、鋪粉層厚來驗證該光學監測系統的有效性，并研究了工藝參數對熔池及其熱影響區溫度的影響。圖中高溫計信號的強弱與溫度成正相關。

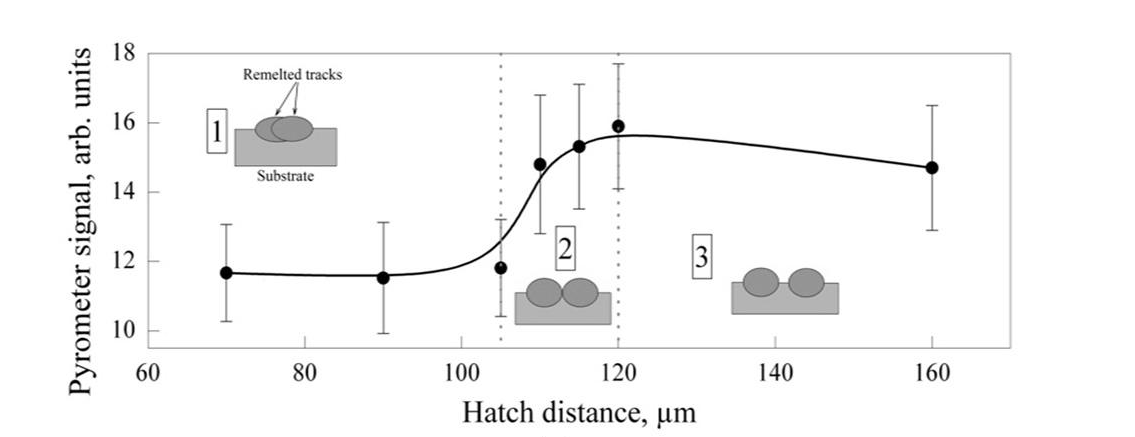

圖2 鋪粉層厚為0.05mm時高溫計信號隨掃描間距的變化
鋪粉層厚為0.05mm時，熔道與基板具有良好的冶金結合，在一定范圍內，高溫計信號隨掃描間距的增大而增大。

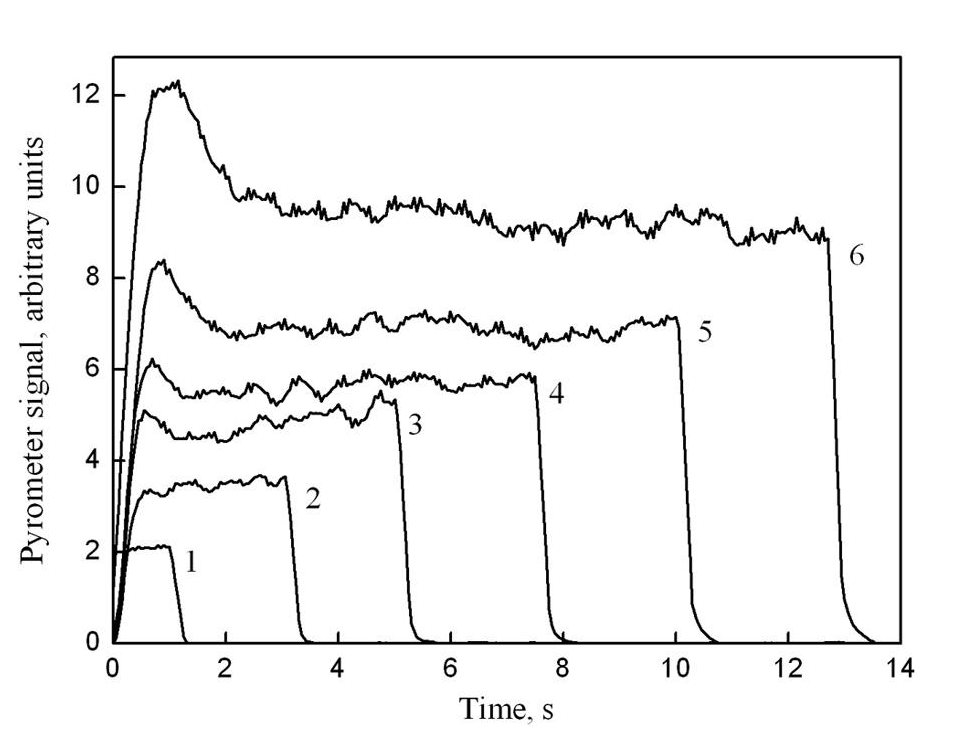

圖3 鋪粉層厚均為1mm時曲線1對應于掃描間距為1mm；2-0.3mm；3-0.18mm；4-0.12mm；5-0.09mm；6-0.07mm
鋪粉層厚為1mm時，在相同工藝參數下，熔道與基板沒有接觸，高溫計信號隨掃描間距的增大而減小；

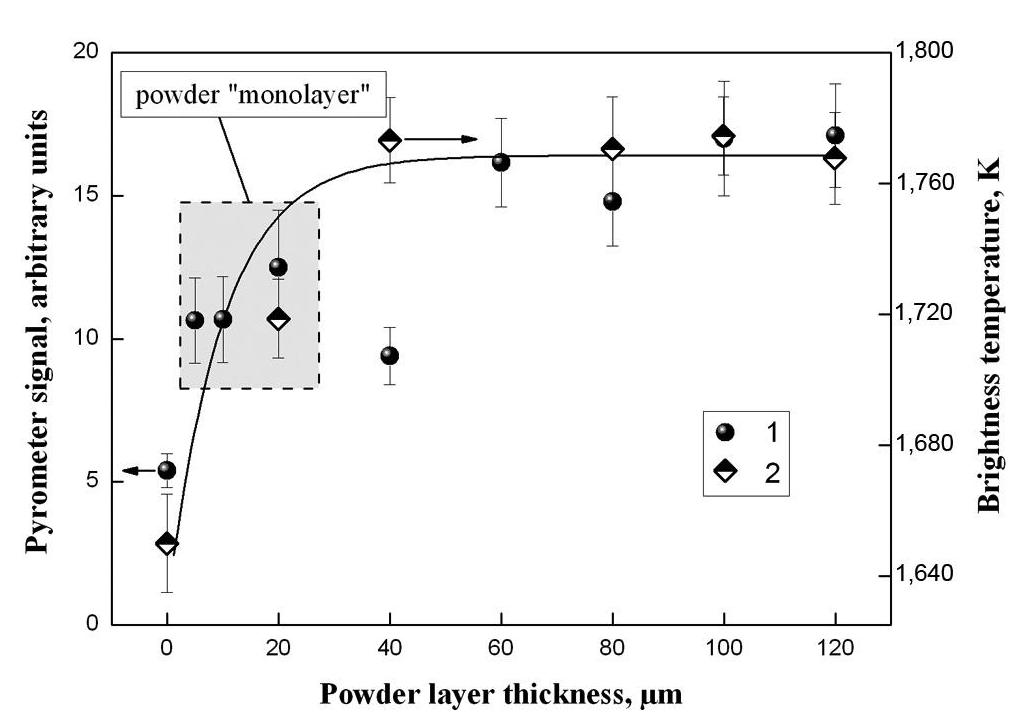

圖4 高溫計信號隨鋪粉層厚的變化
相同工藝參數下，高溫計信號隨鋪粉層厚增大呈先增大后穩定的關系。
實驗結果表明，激光作用區域的高溫計信號及其熱影響區的二維溫度分布對激光選區熔化成形工藝參數（如鋪粉厚度、掃描間距等）的變化非常敏感，驗證了該光學監測系統的有效性，并可應用于加工過程中的質量控制。
