目前，3D打印機的分辨率可達到每厘米240個打印單元。這意味著我們可以將10億個不同材質的小方塊打印到70立方厘米的體積內。如此高精度的分辨率可用于直接控制打印零件的微觀結構，實現對零件的物理性能的控制，例如密度、強度、給定作用力下的變形形式。但是，對于包含數百億個打印單元的物體來說，在僅考慮兩種材料分布的前提下，預先模擬仿真分析并評估其每一種可能組合的物理性能所需要的計算量也會讓人望而卻步。

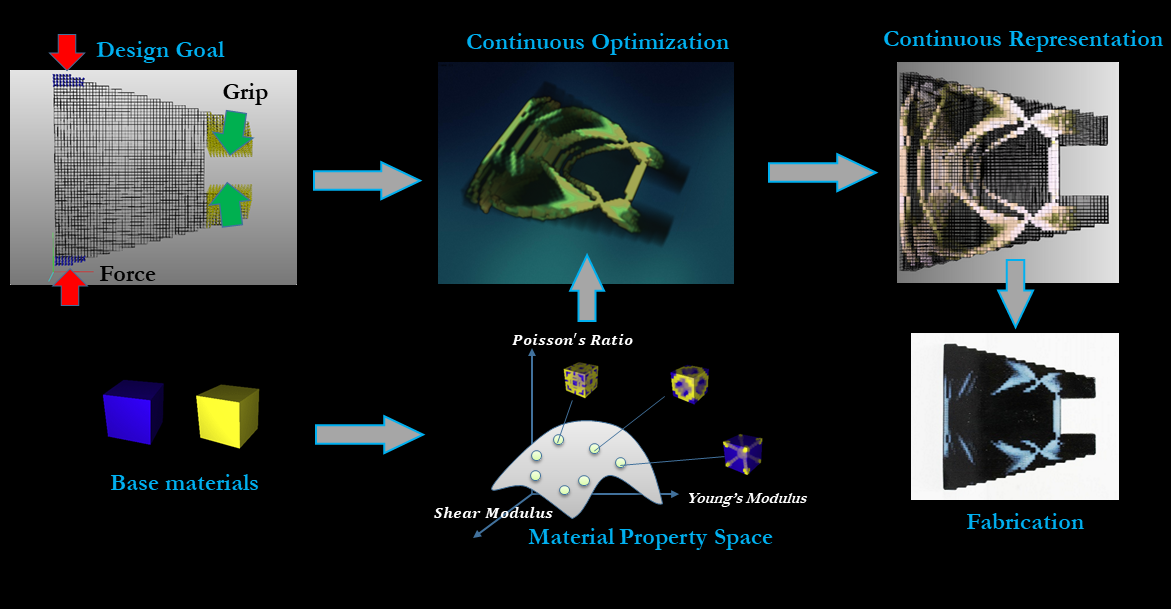

為此，來自CSAIL（麻省理工學院的計算機科學和人工智能實驗室）的研究人員開發了一種新的拓?fù)鋬?yōu)化方法，如圖1所示。在該研究中，打印零件是由一個個打印單元，也稱為體素，堆積而成。
圖1 CSAIL提出的拓?fù)鋬?yōu)化設計流程圖
研究人員首先演示了微觀結構的調整是如何調節零件物理性能的。微觀結構的調整是通過調節小立方體集合內兩種材料的分布。這兩種材料分別是硬質透明樹脂和柔軟的黑色橡膠材料。該方法對大量由多個打印體素構成的小立方體集合根據物理性能進行分類，如圖2所示。而這些小立方體集合可以作為打印過程中更大的構建單元，如同高樓建造中的磚塊一樣。通過研究人員開發的雙尺度拓?fù)鋬?yōu)化算法，程序可從材料數據庫中選擇具有不同材料性能的小立方體集合，自由地設計出具有不同功能的零件，并可以預先進行仿真分析評估。因此，該方法先對微觀尺度進行了實際的物理測量，同時在數據庫的支持下對宏觀設計進行了高效的仿真分析評估。

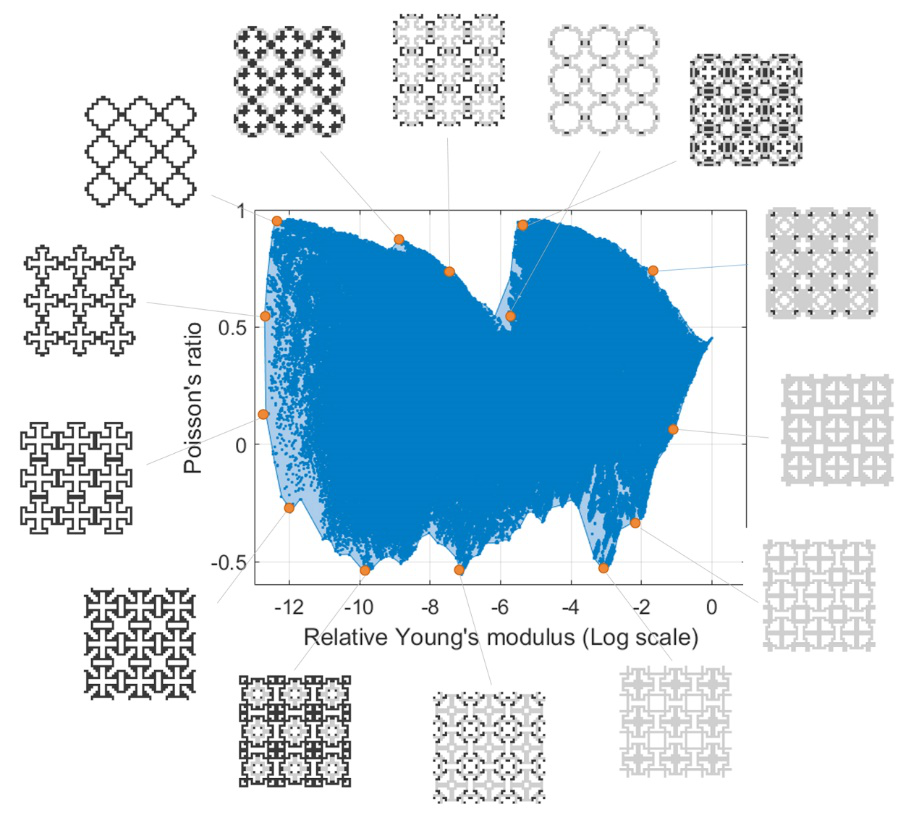

圖2 通過優化獲得的多材料分布模式，具有不同的楊氏模量和泊松比
在CSAIL工作的博士后Bo Zhu，也是這篇論文的第一作者，他說：“通常來說，人們是不依靠任何系統就可以手工設計出3D打印模型的。但當你想制造更高難度的作品時，例如，你想設計一個剛度超強的椅子，或者設計一個功能齊全、敏捷柔軟的機器手的時候，人類的直覺或經驗是遠遠不夠的。因此，這個論文的重點就是拓?fù)鋬?yōu)化。它包含了物理和仿真在設計回路中的應用。當前拓?fù)鋬?yōu)化的問題是硬件能力和軟件之間存在差距，我們?cè)O(shè)計的這個系統就填缺了這一空白。”

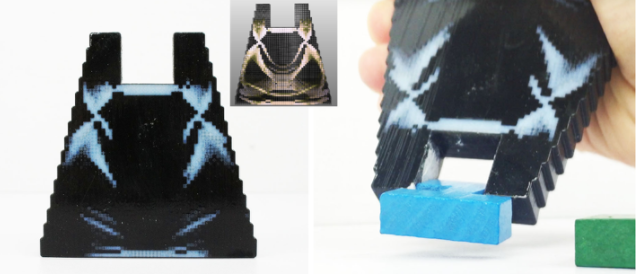

為此，研究人員用該方法設計了一種柔性機器人抓手和其內部微觀結構，如圖3所示。當我們像握住鉗子一樣像兩側用力時，機器人抓手的末端就會被擠壓，可以抓住目標物體。
圖3利用拓?fù)鋬?yōu)化算法設計的柔性機器人抓手

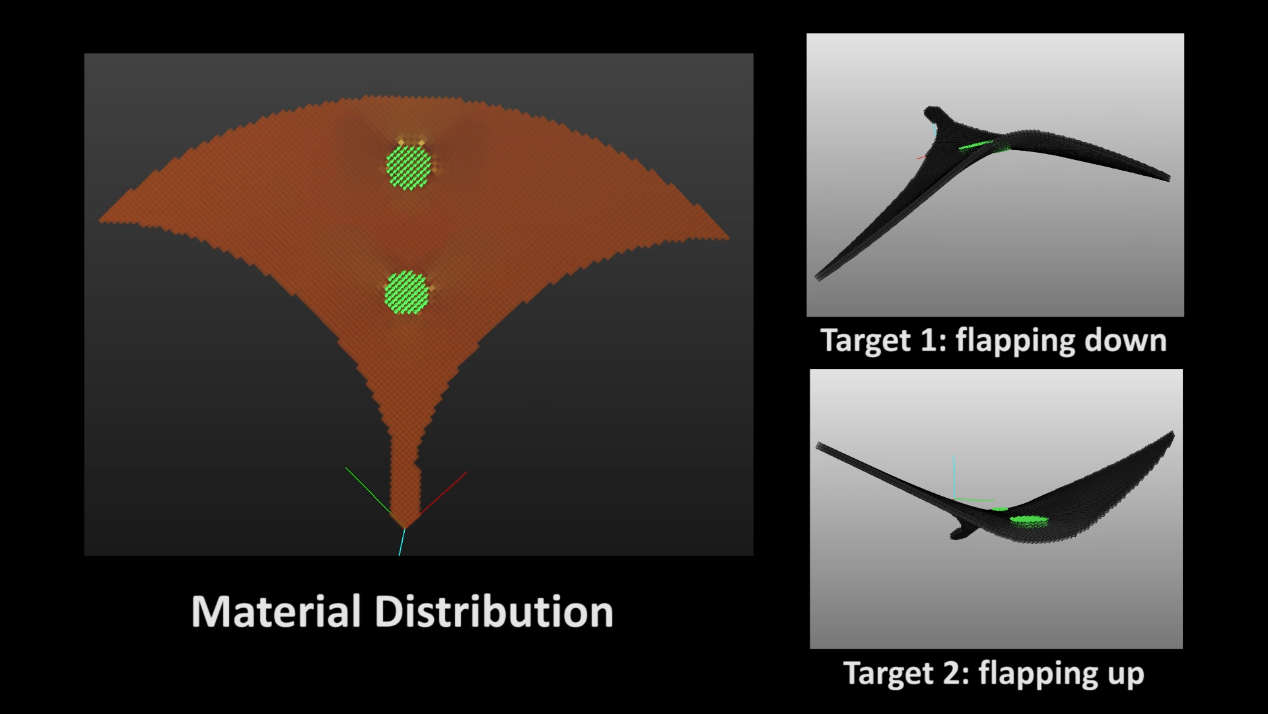

研究人員同時設計了一種柔性材料制作的仿生“鰩魚”，如圖4所示。通過拓?fù)鋬?yōu)化，將扇動翅膀的運動機制嵌入到材料中。當它的脊柱上兩個端點分別收縮和擴張時，鰩魚的翅膀就會上下扇動。
