供稿人:梁紅濤、賀健康 發布日期：2017-12-01
生物醫學的進步與發展對促進疾病的預防和治療，維護人類健康有著至關重要的作用。傳統的生物醫學研究多依賴于動物實驗和細胞培養技術，但是這種方法一般只能對疾病進行短期的監測和小規模的藥物篩選。近幾年來，器官芯片在生物醫學領域得到廣泛重視，它能夠有效的解決傳統方法存在的不足，實現對疾病長期監測和規模藥物測試和篩選。但是器官芯片主要依賴于光學跟蹤分析技術而不是集成傳感技術來實現檢測功能，而且器官芯片的制造過于復雜，在一定程度上限制了其應用。
由此，美國哈佛大學的Johan U. Lind 和Travis A. Busbee 在 Nature materials 發表了一篇名為“Instrumented cardiac microphysiological devices via multimaterial three-dimensional printing”的文章，詳細的介紹一種應用3D打印方法制造心臟結構微生理活動檢測裝置的方法，得到了國內外學者的廣泛關注。

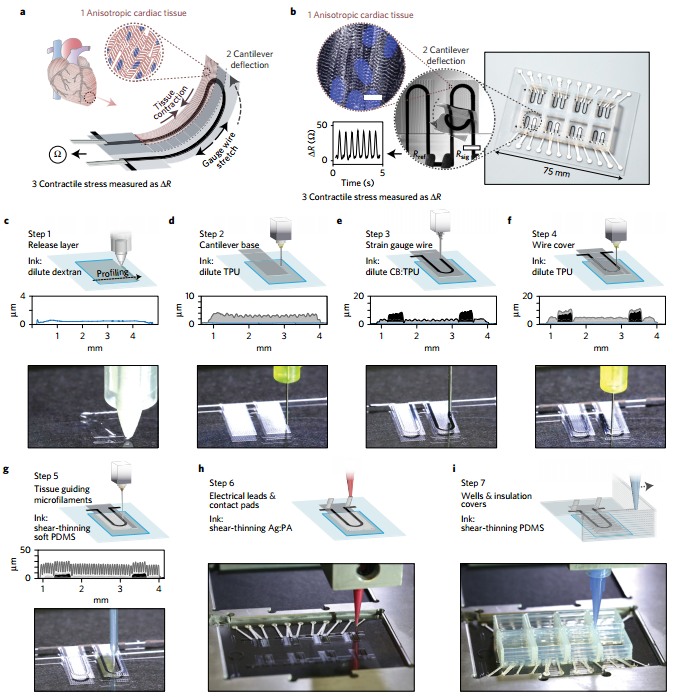

圖1 裝置制造過程
該裝置主要由：信號采集、信號轉換處理、顯示裝置組成。其中關鍵部分信號采集，是由多種材料通過3D打印設備，逐層打印制造而成的，如圖1所示。其整個制造流程如下：1）在基底上打印一層可水解的犧牲材料，以便于裝置從基地上取下來；2）打印一層具有熱塑性的TPU材料作為底部支撐材料；3）打印碳納米顆粒和TPU的混合物作為壓電傳感層；4）打印TPU材料覆蓋在壓電傳感層；5）打印PDMS 纖維用于實現接種細胞的分層；6） 打印銀“墨水”作為電極和導線； 7）打印絕緣層和外部三維框架。然后將打印結構放入溫水中，待基底上犧牲材料融化后，檢測裝置便可取出。應用3D打印方法可以快速高效的實現上述裝置的制造，并且可按需實現定制化制造。

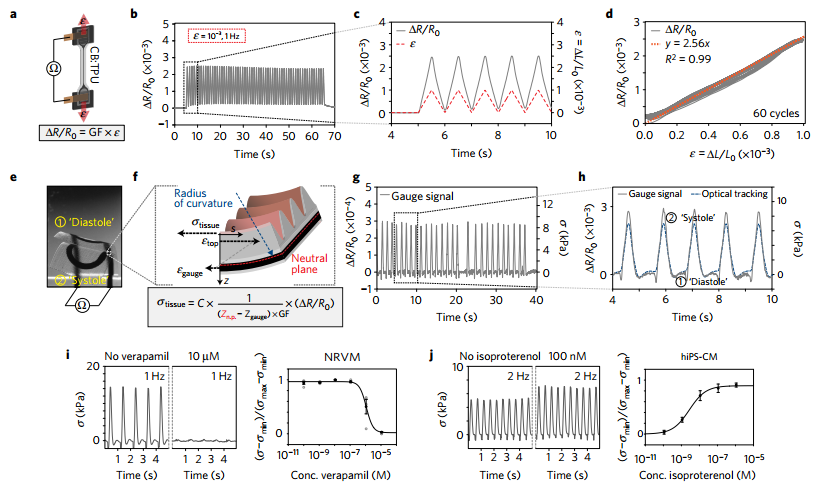

圖2 裝置測試與應用
為檢測該裝置的精確性和可靠性，作者采用一個機械裝置來模擬心臟收縮頻率和壓力然后應用該裝置和傳統光學分析技術進行檢測，通過對比兩者之間的差距，驗證了該裝置的良好精度。由此，該裝置被應用于檢測藥物對心肌細胞微觀生理活動的影響也表現出良好的效果，整體結果如圖2所示。
此項研究有力的促進了3D打印技術在組織工程、生物醫學、藥物測試方面的應用，相信隨著時間的發展，3D打印技術將會在越來越多的領域展現出其得天獨厚的優勢。
